Energieeffiziente Kühlgeräte von Rittal

Da geht noch was

Die Low Hanging Fruits sind in der Regel schon lange abgeerntet. Doch um Energie einzusparen, sucht die Industrie beständig nach weiteren Stellschrauben. Dass noch ziemlich Luft nach oben ist, zeigen die Schaltschrank-Kühlgeräte der Serie Blue e+ S von Rittal. Die Neuentwicklung wurde vor Markteinführung von der Firma Diehl Controls in der eigenen Fertigung auf Herz und Nieren geprüft.

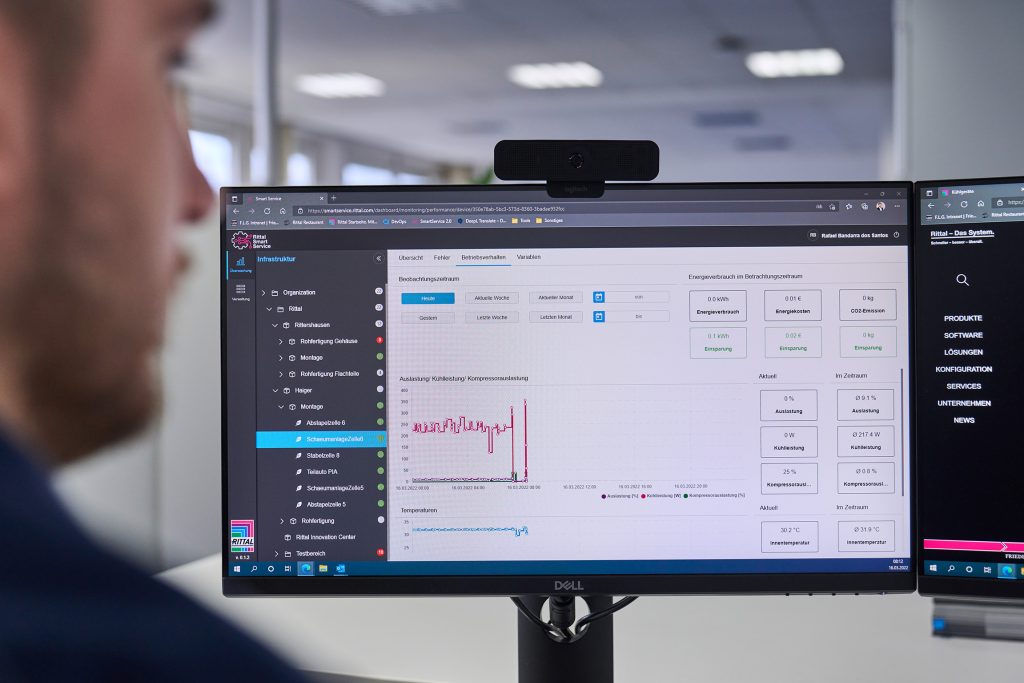

 Rittals browserbasierte Smart-Service-Applikation visualisiert Betriebsverhalten, reichert Meldungen mit nützlichen Handlungsempfehlungen an und erlaubt die Einbindung zusätzlicher Sensorik.
Rittals browserbasierte Smart-Service-Applikation visualisiert Betriebsverhalten, reichert Meldungen mit nützlichen Handlungsempfehlungen an und erlaubt die Einbindung zusätzlicher Sensorik.Bild: Rittal GmbH & Co. KG

Den eigenen CO2-Fußabdruck zu reduzieren wird für Industrieunternehmen mehr und mehr zu einer konkreten wirtschaftlichen Anforderung. „Die Energieeffizienz hat bei uns einen sehr hohen Stellenwert und ist in unserer Strategie fest verankert. Stellschrauben für Energieeffizienz suchen wir in jeder neuen Anlage und Fertigungslinie“, sagt Stefan Wespel, Value Stream Manager bei Diehl Controls. Das Unternehmen aus Wangen im Allgäu fertigt u.a. elektronische Baugruppen für die Hausgeräteindustrie. Für Diehl Controls und auch andere Unternehmen gilt: Lösungen, die den CO2-Fußabdruck in der Produktion reduzieren, sind gefragt. Gleichzeitig sollen diese Lösungen smart und kommunikativ sein, um sie einfach in die digitalisierten Fertigungsumgebungen einzubinden.


Innerhalb des ersten
halben Jahres hat das
neue Blue e+ S Kühlgerät
60 Prozent weniger
Strom verbraucht als
das Referenzgerät.

Stefan Wespel, Value Stream Manager
bei Diehl Controls
Innerhalb des ersten halben Jahres hat das neue Blue e+ S Kühlgerät 60 Prozent weniger Strom verbraucht als das Referenzgerät. Stefan Wespel, Value Stream Manager bei Diehl ControlsBild: Diehl Stiftung & Co. KG

Kühlgeräte im Real-Life-Check

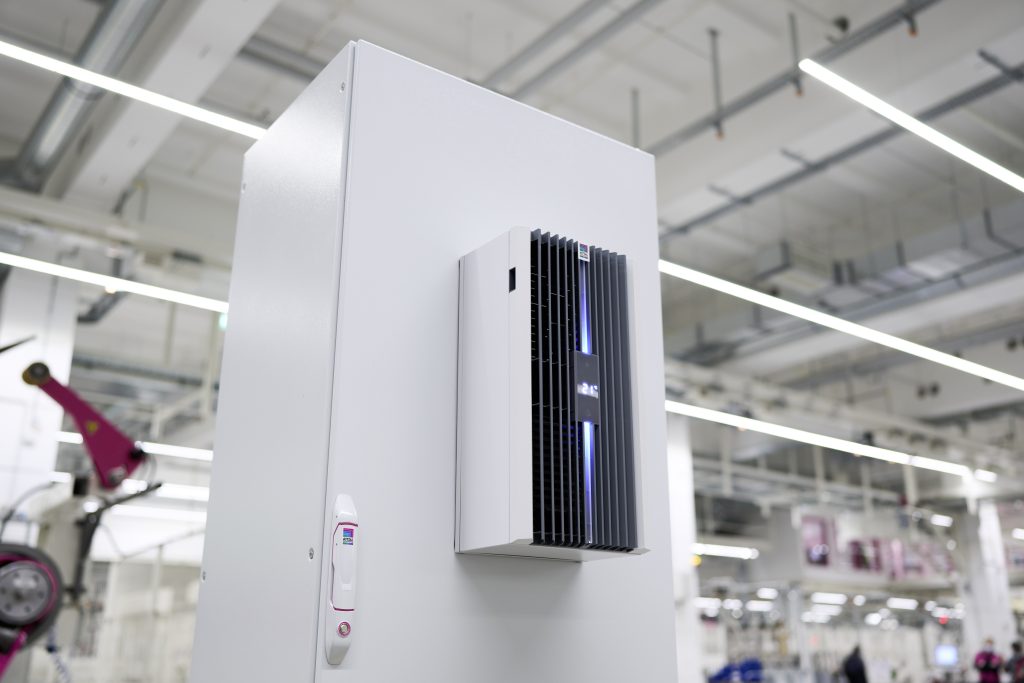

Eine mögliche Stellschraube, um Energie in Fertigungsprozessen einzusparen, ist der Einsatz von energieeffizienten Schaltschrank-Kühlgeräten. „Auch wenn diese Anwendung scheinbar nur ein Nebenprozess ist, schlummern hier häufig noch ungeahnte Potenziale“, erklärt Stefan Eibach, Product Manager Climatisation bei Rittal. „Um diese zu heben, bietet Rittal mit der Kühlgeräteserie Blue e+ seit 2015 Schaltschrank-Kühlgeräte an, die mit durchschnittlich bis zu 75 Prozent Energieeinsparung extrem effizient arbeiten.“ Jetzt hat der Hersteller sein Blue-e+-Programm erweitert und kommt mit Kühlgeräten in kleineren Leistungsklassen von 300, 500, 750 (folgt in 2023) und 1.000W unter dem Namen Blue e+ S auf den Markt. Ob die ‚kleinen Geschwister‘ mit den größeren in Sachen Energieeffizienz tatsächlich mithalten können, hat Diehl Controls jetzt im Rahmen einer Teststellung am Fertigungsstandort in Wangen untersucht.

Seit Sommer 2021 ist in der Fertigung eines der neuen Kühlgeräte installiert. Die Tester haben dabei sowohl das neue als auch ein älteres Gerät mit jeweils einem Stromzähler ausgestattet, um den Verbrauch während des Testzeitraums zu erfassen und zu vergleichen. „Innerhalb des ersten halben Jahres hat das neue Kühlgerät 60 Prozent weniger Strom verbraucht als das Referenzgerät“, bestätigt Stefan Wespel. Auf das Jahr hochgerechnet, führt das zu einer Energiekosteneinsparung von 140 Euro pro Gerät. „Ein tolles Ergebnis“, findet der Value Stream Manager. Da die Kühlgeräte dieser kleineren Leistungsklassen in großer Zahl eingesetzt werden können, käme in der Summe eine hohe Einsparung zusammen.

Bild: Rittal GmbH & Co. KG

Auf Effizienz getrimmt

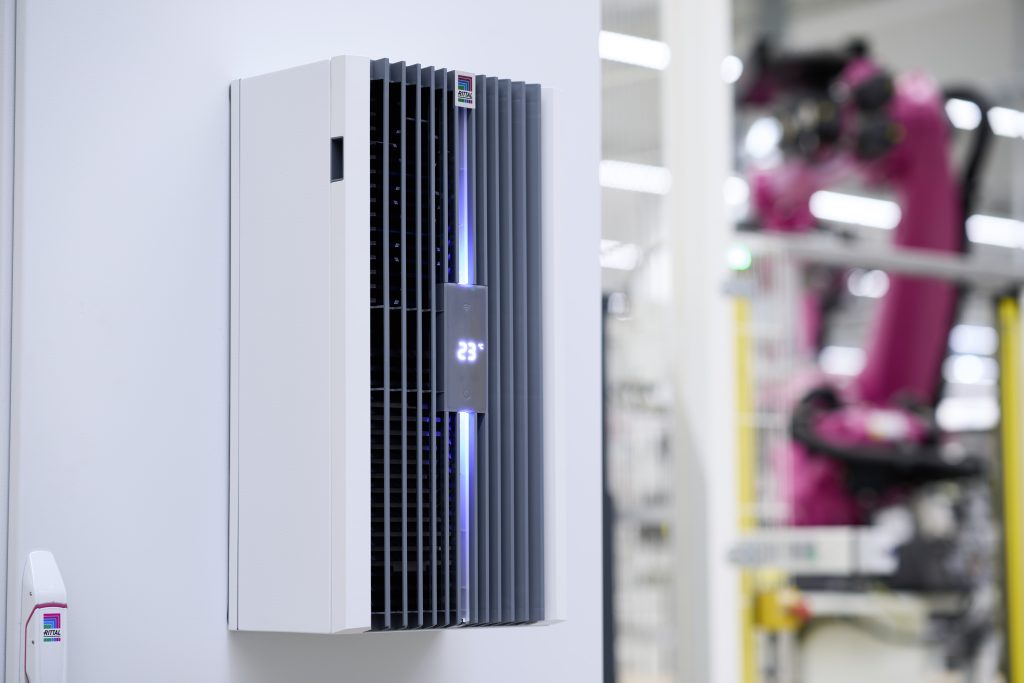

Der Grund für diese hohen Einsparungen ist die eingesetzte Blue-e+-Technik, die eine Heatpipe mit einem Inverter und drehzahlgeregelten Komponenten (Kompressor und Lüfter) kombiniert. „Die Heatpipe arbeitet ohne Verdichter, Expansionsventil oder sonstige Regelorgane und benötigt deswegen keine elektrische Energie“, erklärt Steffen Wagner. Je nach abzuführender Wärmeenergie im Schaltschrank und aktueller Umgebungstemperatur kann die Kühlung allein mit der Heatpipe erfolgen. Nur wenn eine große Wärmemenge aus dem Schaltschrank abgeführt werden muss oder wenn die Umgebungstemperatur sehr hoch ist, arbeitet die zusätzliche Kompressor-Kühlung. Und auch diese arbeitet deutlich energieeffizienter als bei herkömmlichen Geräten. Der Kompressor und der Lüfter verfügen über einen invertergeregelten Antrieb, der eine bedarfsgerechte Drehzahl ermöglicht. Dadurch ist nicht nur die Hysterese der Kühlung geringer, sondern die Energieeffizienz ist auch wesentlich höher. Neben der hohen Energieeffizienz verringert auch eine weitere Eigenschaft den CO2-Fußabdruck: Die neue Serie Blue e+ S verwendet ein Kühlmittel, dessen GWP (Global Warming Potential) um 56 Prozent niedriger ist als das in anderen Geräten verwendete. Statt mit dem bisher verwendeten R-134A arbeitet der Kompressor in den Geräten der neuen Generation mit R-513A. Dieser Aspekt kommt zum Tragen, falls das Kältemittel bei einer Leckage in die Umwelt gelangt.

Bild: Rittal GmbH & Co. KG

Smarte Technik an Board

Und auch beim zweiten Faktor – der Digitalisierung – helfen die neuen Kühlgeräte mit intelligenten Funktionen. Mit einer serienmäßig integrierten Schnittstelle für die direkte Anbindung an das Smart-Service-Portal lassen sich die Kühlgeräte in digitalisierten Umgebungen intelligent überwachen. Wenn in vernetzten und komplexen Produktionsumgebungen gearbeitet wird, ist häufig auch eine hohe Verfügbarkeit gefordert. Die Blue-e+-S-Kühlgeräte lassen sich sehr einfach an das neue Smart-Service-Portal von Rittal anbinden. Dieses optimiert die Serviceprozesse und erhöht die Effizienz durch vorausschauende Wartung. Dadurch werden ungeplante Stillstandszeiten verhindert, die in der Produktion – gerade bei Industrie-4.0-Prozessen – hohe Kosten nach sich ziehen können.

Seiten: 1 2Auf einer Seite lesen
