Überall, wo geregelte Antriebe eingesetzt werden, wächst der Bedarf an digitalen Safety-Drehgebern, um die Anforderungen der Maschinenrichtlinie (2006/42/EG) zu erfüllen und um intelligente Safety-Lösungen zu realisieren. Wachstumstreiber für Safety-Drehgeber sind smarte Produktionsumgebungen, in denen zunehmend Menschen, Cobots und Werkzeugmaschinen räumlich eng zusammenarbeiten. Auch für kollaborative Systeme werden mannigfaltige Schutzeinrichtungen benötigt, bei denen sichere Antriebe eine zentrale Rolle spielen. Außerdem sollen auch Safety-Geber z.B. in der Robotik immer kompakter werden und, wenn möglich, der Geber sogar direkt in den Motor integrierbar sein. Der neuartige Encoder-Chip der iC-RZ-Serie von iC-Haus ist daher eine kleine Revolution für das Design von Safety-Drehgebern: Die Ein-Chip-Lösung ist ein sicherer, optischer Twin-Encoder mit redundantem Safety-Channel. Durch das Zwillingsdesign können mit nur einem Chip die Anforderungen an die Redundanz von funktionalen Safety-Konzepten erfüllt werden. Der Chip ist durch angemeldete und bestehende Schutzrechte geschützt. Hersteller von Gebern können ihre Entwicklungs- und Zertifizierungskosten mit dem neuen Encoder-Chip als Compliant Item deutlich verringern. Der Chip besteht aus einem Phased Array, d.h. es wird keine Blende benötigt, da diese direkt auf dem IC realisiert ist. Die Steuerung der LED übernimmt der Chip, um eine hohe Signalqualität sicherzustellen. Durch die Verwendung von blauem Licht können höhere Auflösungen bei der Abtastung erzielt werden und die Justage-Toleranzen sind größer, was die Assemblierung vereinfacht. Die ICs der neuen Serie sind für Codescheibenradien mit 26,5mm Durchmesser (36er-Geber) und 42,5mm (58er-Geber) verfügbar.
Doppelte Absolut-Abtastung von Pseudo-Random-Code

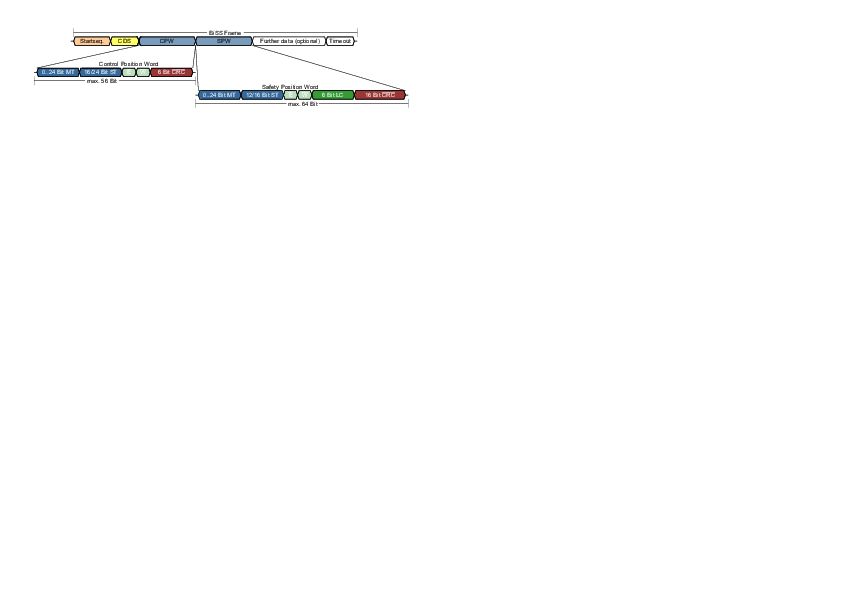

Das Messprinzip beruht auf einer doppelten Abtastung (per Auflicht oder Durchlicht) über einen Control- und einen Safety-Channel, die vollständig unabhängig voneinander sind. Die Abtastung erfolgt synchron an zwei verschiedenen Stellen der Codescheibe, was die Redundanz erhöht. Der Pseudo-Random-Code (aus zwei komplementären Spuren) codiert dabei auf einer Wortlänge von 10Bit die absolute Position. Außerdem wird die Inkremental-Spur mit 1.024CPR (Cycles per Revolution) gelesen. Per On-Chip-Interpolation werden die Sin/Cos-Signale mit 5Bit aufgelöst, sodass der Chip insgesamt eine Auflösung von 15Bit verarbeitet. Für den Positionsdatenvergleich ist die Auflösung der beiden Kanäle auf 15Bit limitiert. Der Chip stellt zwei Positionswörter zur Verfügung, welche z.B. mit Hilfe des BiSS-Safety-Protokolls über einen Black Channel übertragen werden können. Safety-PLC oder Servoregler mit integrierten Safety-Funktionen können so beide Positionswörter vergleichen, um Funktionen wie z.B. SLS Safety-Limited Speed zu realisieren. Damit die Positionsworte aus beiden Kanälen identisch sind, muss ein Offset berücksichtigt werden, der durch die unterschiedlichen Positionen der Photodioden relativ zur Codescheibe bedingt ist. Unter Laborbedingungen sind Positionsdatenvergleiche bis zu 15Bit möglich; in der praktischen Anwendung haben sich 9 bis 13Bit als hinreichend genau erwiesen.
1-kanalige Pseudo-Random-Code-Abtastung

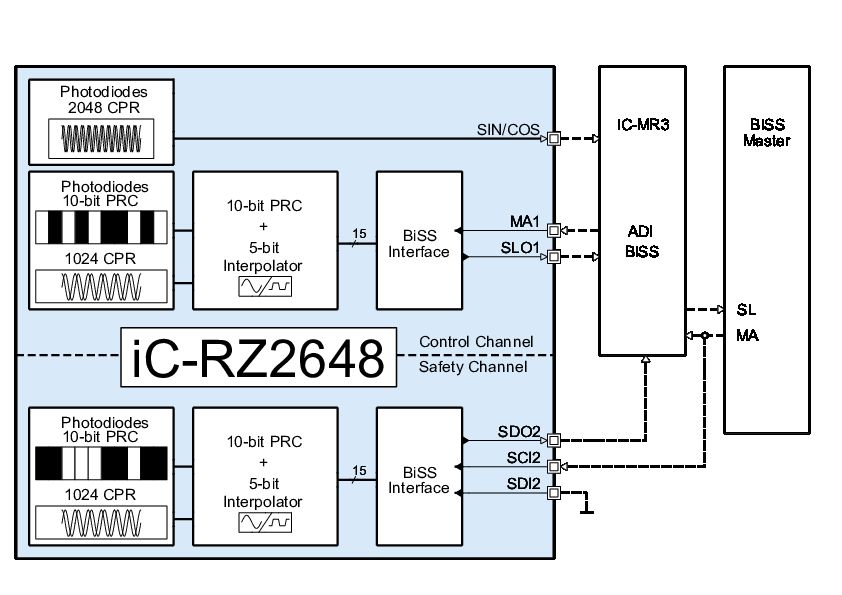

Zusätzlich können von dem Encoder-Chip auch Multiturn-Informationen eingelesen werden, die wiederum extern verglichen werden können. Somit stehen auch redundante Multiturn-Informationen zur Verfügung. Im Control-Channel ist eine zusätzliche Photodiodenspur integriert, um eine weitere hochauflösende Sin/Cos-Spur mit 2.048CPR abzutasten. Über einen externen Interpolationsbaustein wie den iC-MR3, der das analoge Signal auswertet, lassen sich mit der iC-RZ Serie auch hochauflösende Absolut-Encoder realisieren – mit einer Signalauflösung von bis zu 24Bit. Um echte Redundanz zwischen Control- und Safety-Channel zu erzeugen, sind beide Kanäle auf dem Chip durch eine Grabenisolation (shallow trench isolation) getrennt und verfügen über unabhängige Spannungsversorgungen, d.h. man erhält zwei voll funktionsfähige Teil-Chips in einem Gehäuse, die ideal zueinander justiert sind. Unabhängig von Safety-Anwendungen lässt sich der Encoder-Chip auch als 1-kanalige Pseudo-Random-Code-Abtastung zur absoluten Positionsbestimmung einsetzen, z.B. in Kombination mit einem externen Interpolator zur Erhöhung der Auflösung.
Compliant Item für System-Zertifizierung
iC-Haus bereitet den neuen Chip als Compliant Item vor. Hersteller von Gebern können deshalb auf ein umfassendes Implementation Handbook zugreifen, welches das Ergebnis intensiver Abstimmungen mit dem TÜV und mit Geber-Herstellern ist. Dies betrifft insbesondere die Maßnahmen gegen sogenannte Common Cause Failures (CCF). Ein typisches Beispiel sind Probleme mit der Spannungsversorgung, die bei redundanten Blöcken auf dem Chip identische Fehler bedingen könnten. Daher werden beim iC-RZ beide Kanäle separat mit Spannung versorgt. Die Grabenisolation stellt eine weitere Maßnahme zur Kanaltrennung dar. Safety-Geber mit dem iC-RZ können bis SIL 3 oder PL e zertifiziert werden. Durch die Verwendung der Single-Chip-Lösung kann die Entwicklungszeit für Safety-Geber und vor allem die Zertifizierungsprozedur deutlich verkürzt werden. Statt mit zwei Bausteinen, können mit nur einem Chip die hohen Anforderungen an die Redundanz erfüllt werden.
