Kompakt und wartungsarm

Linearmotor-Achsen kombinieren Dynamik und Präzision

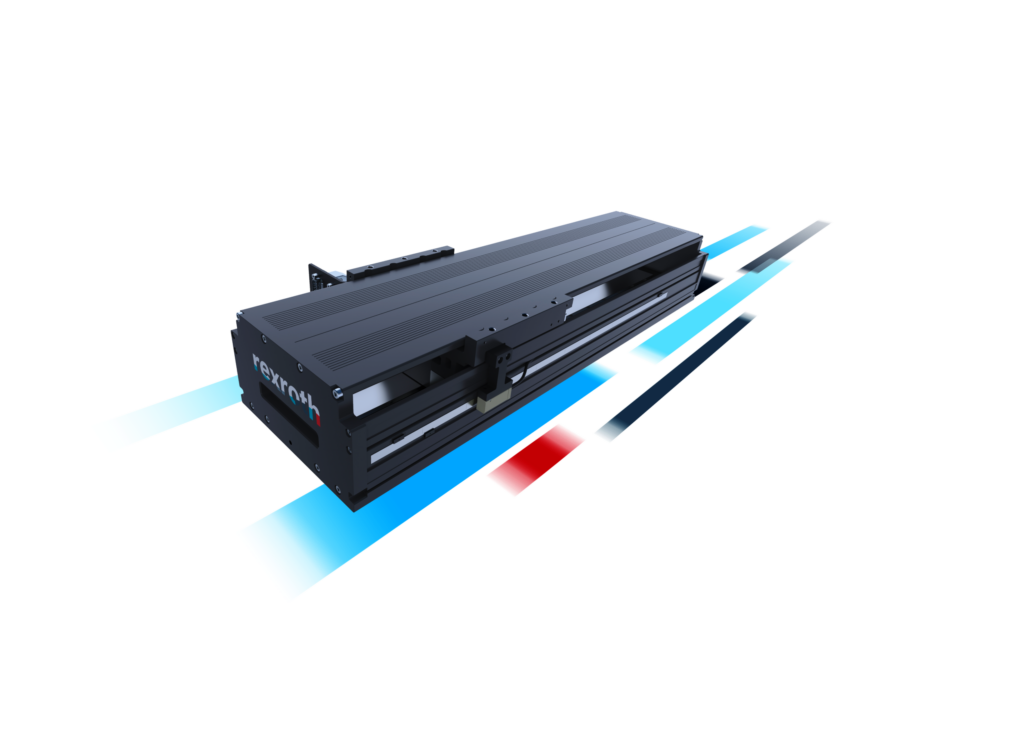

Die neuen Linearmotor-Module erreichen bei Geschwindigkeiten bis 5m/s und Beschleunigungen bis 250m/s² eine Wiederholgenauigkeit von ±1,0µm.
Die neuen Linearmotor-Module erreichen bei Geschwindigkeiten bis 5m/s und Beschleunigungen bis 250m/s² eine Wiederholgenauigkeit von ±1,0µm. Bild: Bosch Rexroth

Die neuen Linearmotor-Module von Rexroth mit spielfreiem Direktantrieb sind in den Baugrößen 140, 180 und 220 verfügbar – mit eisenbehafteten Linearmotoren, in den Baugrößen 180 und 220 auch mit eisenlosem Motor. Die Achsen bieten Standardhübe bis 1.540mm und Kräfte bis 2.400N. Bei Geschwindigkeiten bis 5m/s und Beschleunigungen bis 250m/s² wird eine Wiederholgenauigkeit von ±1,0µm erreicht. Diese Leistungswerte ermöglichen sehr kurze Zykluszeiten. Typische Anwendungen sind hochpräzise Pick&Place-Aufgaben, das Handling elektronischer Bauteile oder die automatisierte optische Inspektion. Die Wirtschaftlichkeit der Linearmotor-Module resultiert laut Hersteller unter anderem aus dem spindelfreien Direktantrieb, der eine mechanische Kraftübertragung ersetzt. Gleichzeitig reduziert der modulare Aufbau der einbaufertig gelieferten Achsen den Montageaufwand.
