Safety-Lösungen mit AS-Interface generationsübergreifend umsetzen

Mehr Sicherheit nach Maß

Vielseitigkeit im Portfolio bedeutet Flexibilität in der Applikation. Wenn sich zudem Technologiegenerationen, wie in diesem Fall ASi Safety at Work und ASi-5 Safety, passend ergänzen, sind das sehr gute Voraussetzungen, um Anwendern - auch aus Kosten- und Aufwandssicht - maßgeschneiderte Sicherheitslösungen für viele unterschiedliche Einsatzfälle und Anlagengrößen zu bieten.
Bild: Bihl+Wiedemann GmbH

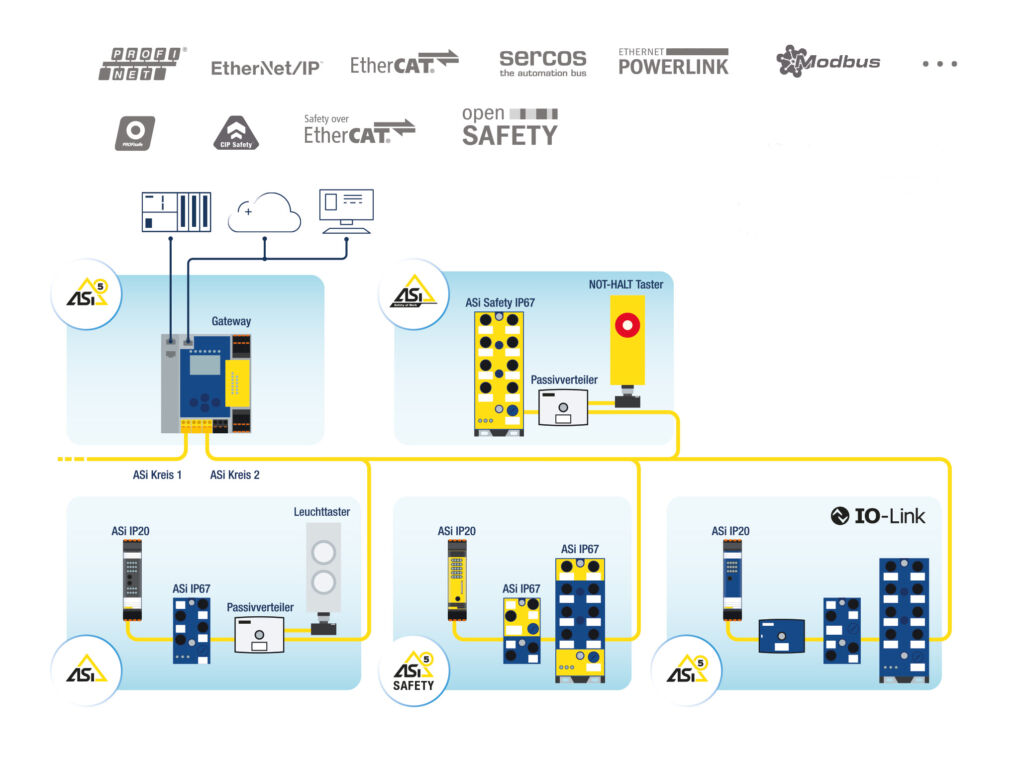

Spannungsversorgung und Kommunikation über ein Profilkabel, einfache und verpolungssichere Verdrahtung in Durchdringungstechnik, keine Stecker oder vorkonfektionierten Kabel, keine spezielle Verbindungstechnik, keine besonderen Switches – AS-Interface ermöglicht es als Verdrahtungstechnologie, sowohl Einzelkomponenten als auch Devices in großen Stückzahlen außergewöhnlich kostengünstig und effizient in Maschinen und Anlagen zu integrieren. Das gilt nicht nur für Standardsignale, sondern auch für sichere Signale. Beide können über dasselbe Kabel übertragen werden.

Maschinensicherheit wirtschaftlich effizient und technisch komfortabel umzusetzen ist eines der zentralen Themen, die Anwender heute bewegen. Mit ASi Safety at Work und dem neuen Standard ASi-5 Safety lässt sich das jetzt einfach, kostengünstig und maßgeschneidert realisieren, denn die beiden Safety-Generationen von AS-Interface ergänzen sich sehr gut. Überall dort, wo Anwendungen nicht sehr komplex sind und nur ein oder wenige zweikanalig sichere Signale übertragen werden müssen, bietet ASi Safety at Work eine passende Lösung. Wenn es aber darum geht, sichere und nicht-sichere Signale im Feld einzusammeln, sichere High-End-Sensoren anzubinden, komplexe Sicherheitsapplikationen zu lösen, eine Vielzahl sicherer Bits von unterschiedlichen Teilnehmern zu übertragen oder Diagnose- und Zusatzinformationen zu nutzen, dann ist ASi-5 Safety die passende Ergänzung zu ASi-3 Safety. Nicht nur, weil der Standard wesentlich höhere Übertragungsgeschwindigkeiten und größere Datenbreiten bietet, sondern auch, weil ASi-5 Safety eine effizientere Adressierung der Teilnehmer ermöglicht.

Bild: Bihl+Wiedemann GmbH

Feine Granularität, hohe Skalierbarkeit

Die grundlegenden technologischen Eigenschaften von ASi Safety sind ein wesentlicher Aspekt bei der Absicherung von Maschinen und Anlagen. Bihl+Wiedemann verfügt als ASi-Komplettanbieter über ein Portfolio, dessen feine Granularität viele Freiheitsgrade eröffnet. Das zeigt sich etwa bei den Anschlussmodulen für sichere Eingänge im Feld, wo Module mit ein, zwei, vier oder acht sicheren Signalen zur Verfügung stehen. Dadurch kann konstruktionsseitig bedarfsgerecht und wirtschaftlich geplant werden. Für den Fall, dass es später Änderungen geben sollte, können diese ebenfalls zielgenau angepasst werden. Das kann in Summe die Kosten für nicht genutzte sichere Ein- oder Ausgänge deutlich reduzieren. Ein anderes Beispiel liefert der Safety Basis Monitor von Bihl+Wiedemann. Über die PC-Software Asimon360 konfigurierbar, kann er entweder spezielle Sicherheits-Relais für Standardapplikationen ersetzen (und so als autarke sichere Kleinsteuerung fungieren, die komplexere Logikverbindungen umsetzt) oder im Safe-Link-Verbund zusammen mit Safety Gateways in hochkomplexen Anlagen viele sichere Signale verarbeiten. Auch hier bietet das Sortiment von Bihl+Wiedemann passende Produkte für die jeweilige Anlagen- und Applikationsgröße.

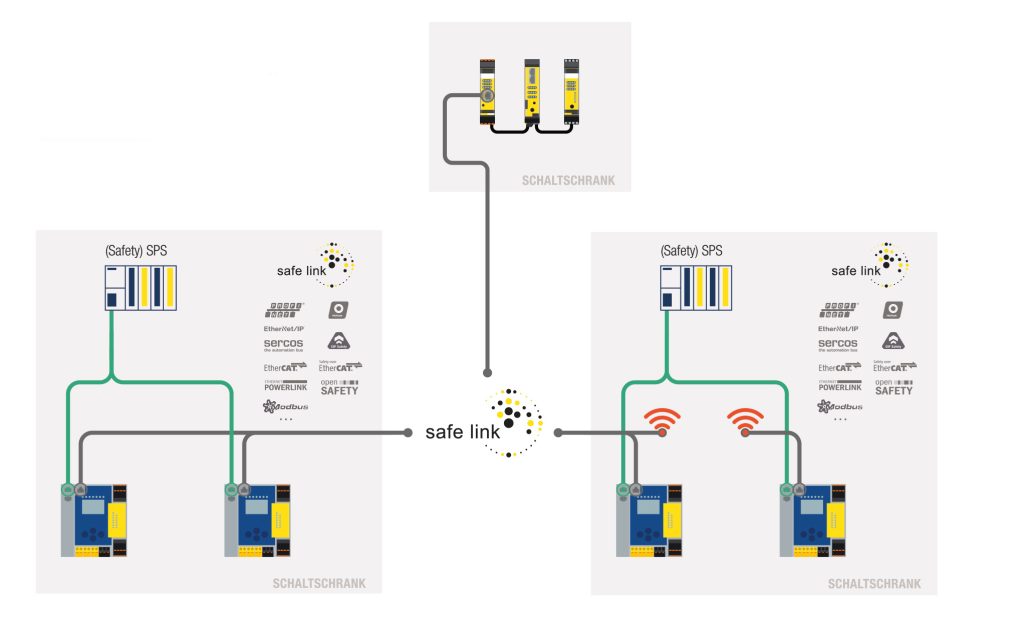

Darüber hinaus ermöglicht Safe Link eine sichere Kopplung von sicheren ASi-Netzen aller Generationen untereinander. Die Systemarchitektur ist dabei auf I/O-Ebene vollkommen unabhängig von der späteren Feldbusanbindung – die Safety-Applikation wird quasi in der Maschine umgesetzt und dann als Lösung mit Hilfe des passenden sicheren Feldbus-Gateways in die jeweilige Maschinensteuerung integriert. Auf diese Weise kann Sicherheitstechnik steuerungsunabhängig realisiert werden.

Bild: Bihl+Wiedemann GmbH

Offen für individuelle Anwendungsfälle

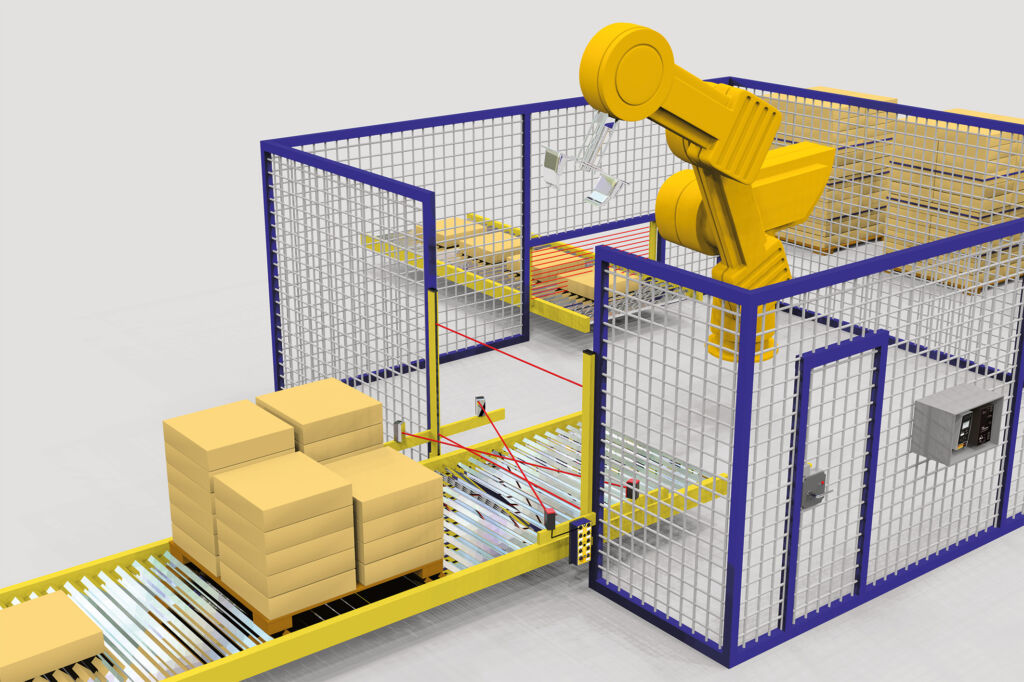

Im Rahmen einer sicheren Maschinenüberwachung ermöglichen es die Lösungen von Bihl+Wiedemann, individuelle Aufgabenstellungen mit Safety-Bezug umzusetzen. Eine davon ist die sichere Drehzahlüberwachung. Mit den Drehzahlwächtern des Unternehmens können sichere Motion-Control-Funktionen nach EN61800-5-2:2017 wie Drehzahl, Stillstand, Drehrichtung oder Geschwindigkeit bis SIL3/PLe in einer Applikation kombiniert und gleichzeitig gelöst werden. Darüber hinaus kann auch das Erkennen von Maschinendefekten wie Wellenbruch, Schieflage, Schlupf oder Überdrehzahl die Aufgabe einer sicherheitsgerichteten Drehzahlüberwachung sein. Ebenfalls weit verbreitet in der Lager- und Fördertechnik ist eine weitere Sicherheitsanwendung: die Muting-Funktion. Muting bezeichnet die kurzzeitige Überbrückung von einer berührungslos wirkenden Schutzeinrichtung wie einer Lichtschranke oder einem Lichtvorhang, um zulässige Objekte oder Personen passieren zu lassen. Ein spezieller Baustein im ASi-Sicherheitsmonitor sorgt dafür, dass die Einstellungen dieses an sich komplexen Vorgangs auf wenige Eingabeschritte reduziert werden und so die Nutzung so komfortabel wie möglich umgesetzt werden kann.

Bild: Bihl+Wiedemann GmbH

Effizienter adressieren und dokumentieren

ASi-5 Safety ist nicht nur wegen der deutlich besseren Übertragungseigenschaften und Diagnosemöglichkeiten sowie der zu erwartenden Anbindung von IO-Link Safety eine gute Ergänzung von ASi Safety at Work, sondern auch wegen der Möglichkeit, die Teilnehmer im Netzwerk effizienter zu adressieren. Während mit ASi-3 Safety maximal 31 sichere Ein- oder Ausgänge pro ASi-Kreis möglich sind, können bei ASi-5 Safety über eine einzige Teilnehmernummer (ASi Adresse) grundsätzlich bis zu 16 sichere Ein- und Ausgänge sowie weitere nicht-sichere Signale gleichzeitig ausgetauscht werden. Insgesamt erweitert ASi-5 Safety damit die Anzahl der pro Master anschließbaren sicheren und nicht-sicheren Signale deutlich und reduziert durch das im Vergleich zu ASi Safety at Work effizientere Adressieren der Teilnehmer den Aufwand und die Overhead-Kosten erheblich. Letztgenannte lassen sich auch dann reduzieren, wenn eine einkanalige Sicherheit nach SIL2/PLc in der Applikation ausreicht. In diesem Fall können zweikanalig sichere Eingänge jeweils auch separat verwendet werden.
