Gewinkelte Steckverbinder mit Snap-in-Verriegelung

Bild: Franz Binder GmbH & Co. Elektrische Bauelemente KG

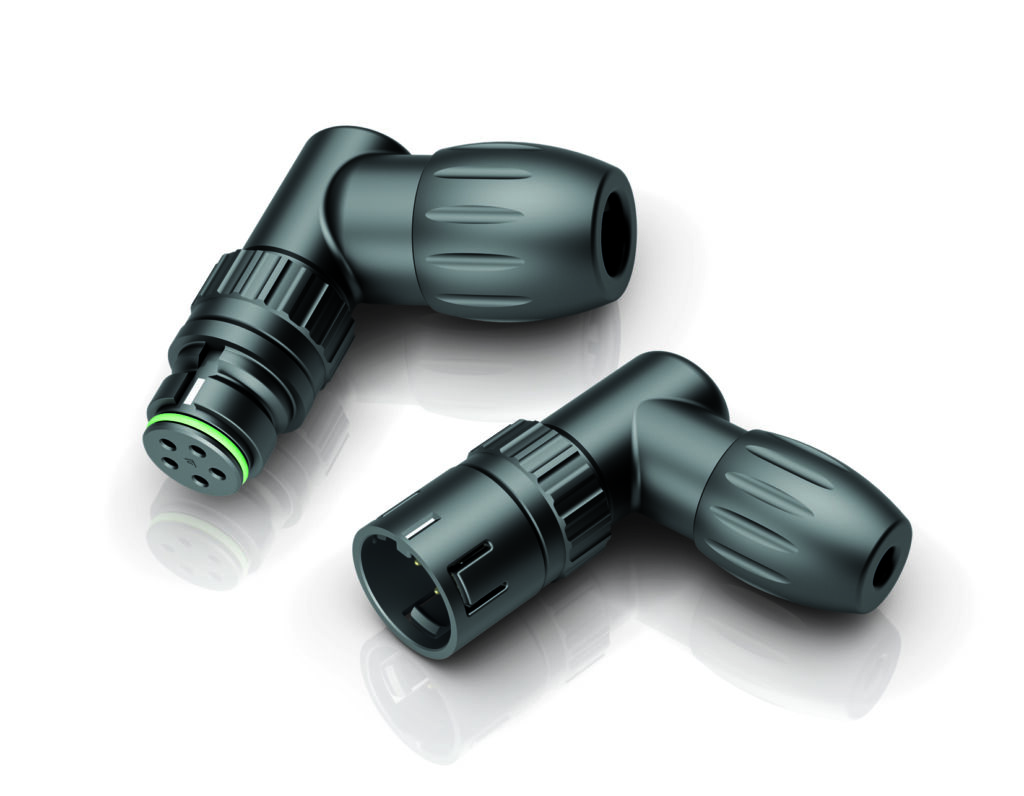

Binder hat seine Produktserien 720 und 770 um konfektionierbare Winkelvarianten ergänzt. Einsatzgebiete derartig kompakter gewinkelter Steckverbinder sind die Geräte-, Gebäude- und Anlagentechnik: Vor allem dort, wo auf engstem Raum sichere elektrische Verbindungen zu etablieren sind, bieten die Winkelausführungen der Serien 720/770 mit Schnapp- bzw. Bajonettverriegelung eine zuverlässige und platzsparende Alternative zu den geraden Versionen. Bei den Steckverbindern der Snap-in-Serie 720 wird die elektrische Verbindung mechanisch gesichert, indem Schnapphaken in eine dafür vorgesehene Öffnung einrasten und so die Schnittstelle verriegeln. Diese Verschlussart ist jedoch anfällig für Fehlbedienung: Wird der Steckverbinder nicht axial, sondern in einem Winkel zu seiner Achse abgezogen, kann dies je nach Betrag und Richtung der Zugkraft die Kunststoff-Schnapphaken zerstören. Um diesem Anwendungsfehler vorzubeugen, haben die Produktentwickler bei binder einen Gewindering zwischen Kontaktkörper und Winkelgehäuse eingefügt. Selbst bei Krafteinwirkung schräg zur Verbindungsachse sind die Schnapphaken so vor Bruch geschützt und die Steckverbinder bis weit über die Normforderungen hinaus belastbar.
