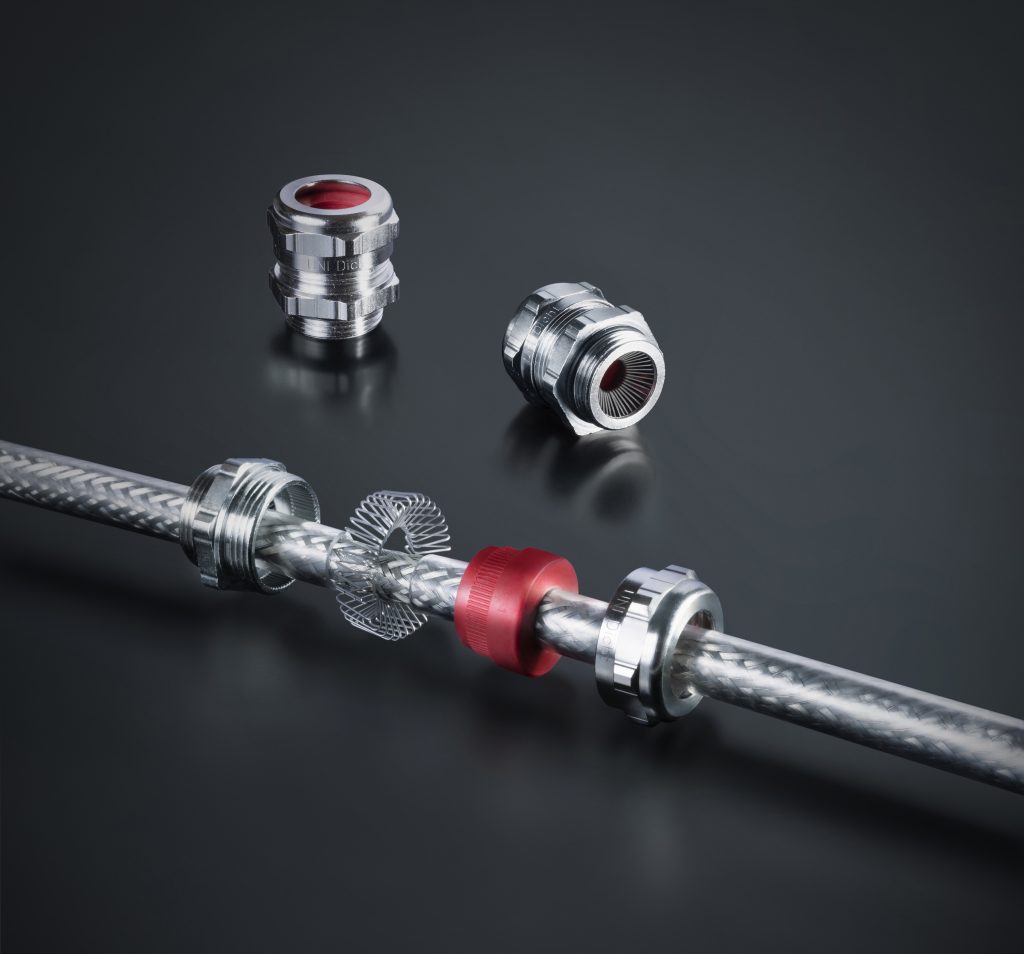

Mit der neuen Uni Dicht TRI kombiniert Pflitsch die EMV-Kontaktierung per Tri-Feder mit der Kompaktheit und Individualität des Uni Dicht-Systembaukastens. Die Lösung zeichnet sich durch ihre dauerhafte, großflächige und niederohmige 360°-Kontaktierung zum Kabelschirm dank der patentierten Triangelfeder aus. Das ergibt hohe Schirmdämpfungswerte bis in den GHz-Bereich. Ein weiterer Pluspunkt ist die sehr hohe Stromtragfähigkeit zur zuverlässigen Ableitung unerwünscht hoher Schirmströme.
Auch die Montage gelingt einfach und sicher. Denn der Anwender muss lediglich den Kabelmantel an der Kontaktstelle entfernen, wo das Schirmgeflecht kontaktiert werden soll. Bereits beim Einschieben des Kabels in die Kabelverschraubung ergibt sich über das Tri-Federelement eine zuverlässige Schirm-Kontaktierung selbst bei unrunden oder außermittig liegenden Kabeln. In jedem Fall erlaubt diese Art Kontaktierung, dass der Kabelschirm erst unmittelbar an der Anschlussstelle im Schaltschrank freigelegt werden muss. Weil das Schirmgeflecht 100 Prozent intakt bleibt, wird ein hohes Maß an Schirmdämpfung erreicht und unnötige Verkopplungen von Nutz- mit Störsignalen vermieden. Die Verzahnung zwischen Doppelnippel und Dichteinsatz verhindert ein Verdrehen des Kabels beim Anziehen der Druckschraube.
Für geschirmte Kabel von 4 bis 20,5mm
Die Uni Dicht Tri gibt es in Größen M16 bis M25 für Kabeldurchmesser von 4 bis 20,5mm. Aufgrund ihrer großen Dichtbereiche lassen sich weite Durchmesser zuverlässig mit IP68 abdichten. Zusätzlich sorgt der große Schirmbereich der Kabelverschraubung für eine sichere EMV-Anbindung. In M25 lassen sich z.B. Kabel von 3 bis 17mm sicher kontaktieren. Die großflächige Abdichtung in den Kabelverschraubungen verhindert die Einschnürung des Kabelmantels, was die Installation langlebig sicher macht. Die Uni Dicht Tri aus vernickeltem Messung oder Edelstahl ist mit TPE-Dichteinsatz zugelassen für den Temperaturbereich -40 bis 130°C und mit Silikon-Dichteinsatz -55 bis 200°C.
Kabelverschraubung für die Bereiche Ex-d und Ex-e

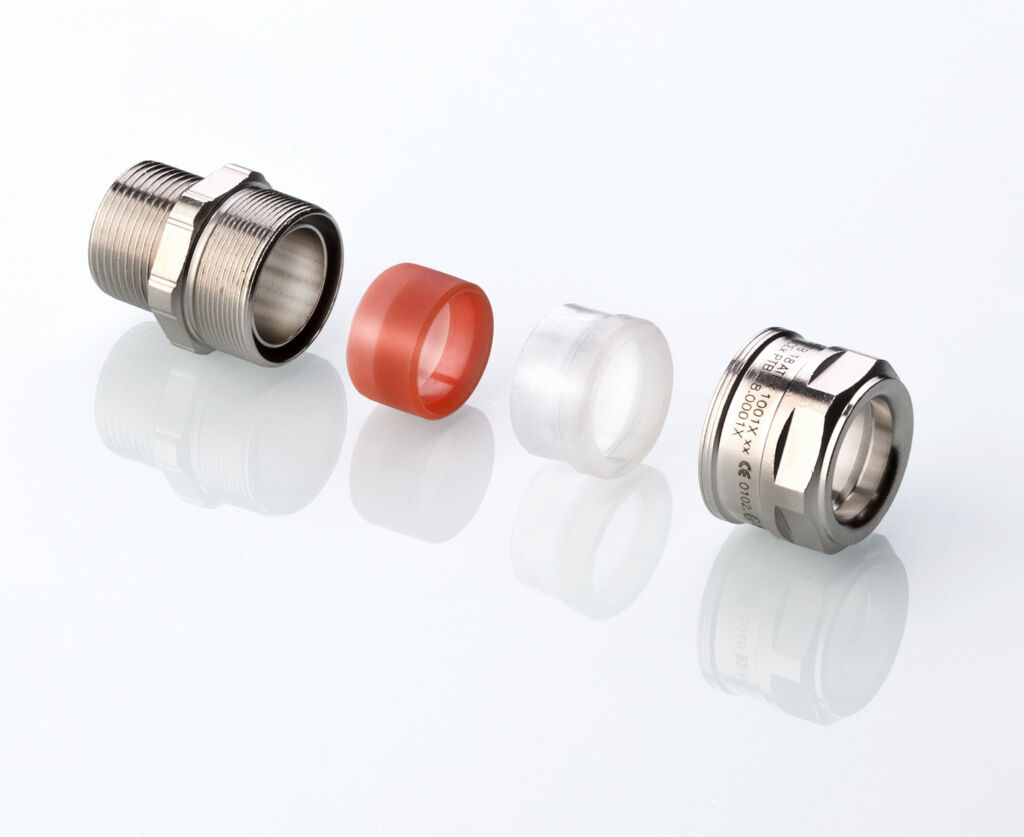

Die neue Ex-Baureihe LevelEx besitzt eine kompakte Bauform, unverlierbare Teile und ein breites Einsatzspektrum für die Bereiche Ex-d, Ex-e und Ex-t der Geräteklasse II in den Bereichen Gas und Staub. Sie besteht aus vier Teilen: Die Dichtelemente sind unverlierbar ausgelegt, können also bei der Montage nicht verloren gehen. Gummiringe und verschiedene Unterlegscheiben – wie bei herkömmlichen Ex-d-Kabelverschraubungen – gehören der Vergangenheit an. Beim Anziehen der Druckschraube verformt sich die Dichtung großflächig und erreicht eine hohe Dichtigkeit mit Schutzarten IP66 bzw. IP68. Große Schlüsselflächen ermöglichen die sichere Montage mit handelsüblichen Werkzeugen. Eine definierte Verformung des O-Rings – platziert in einer Nut – sorgt beim Anschrauben des Doppelnippels für eine sichere Abdichtung zwischen Kabelverschraubung und Gehäuse.
Viele Größen, weiter Temperaturbereich
Die LevelEx gibt es in den Größen M16 bis M75 bzw. mit NPT-Gewinden von 3/8″ bis 2 1/2″. Die Kabelverschraubungskörper fertigt der Anbieter aus Messing blank, Messing galvanisiert vernickelt und korrosionsfreiem Edelstahl. Kabel von 7mm bis 66mm lassen sich zuverlässig abdichten. Mit ihrem weiten Temperaturbereich von -60 bis 130°C ist die LevelEx auch unter extremen Umweltbedingungen und Temperaturen wie sie bei Anlagen im Offshore-Bereich, in Wüsten oder in arktischen Regionen vorkommen, einsetzbar.
