„Bis zu 70 Prozent Zeitersparnis können das mit unserer neuen Digitallösung allein bei der Installation und Inbetriebnahme sein. Auch die Fehlersuche verkürzt unser System deutlich. Wir sprechen von Seamless Installation in diesem Kontext“, sagt Dr. Paul Zeller, Mitglied der Geschäftsleitung von Murrelektronik.
uKonn-X ist ein System, welches als Digitallösung sämtliche Schnittstellen mit Produkten innerhalb der elektrischen Automatisierungstechnik adressiert. Ziel ist dabei die reibungslose Verbindung aller Beteiligten – menschlich sowie produktseitig – entlang des gesamten Produktentstehungsprozesses. Basis des Systems ist die Digitalisierung bisheriger physischer Komponenten und Kommunikationsabläufe.
Funktionsweise des Systems

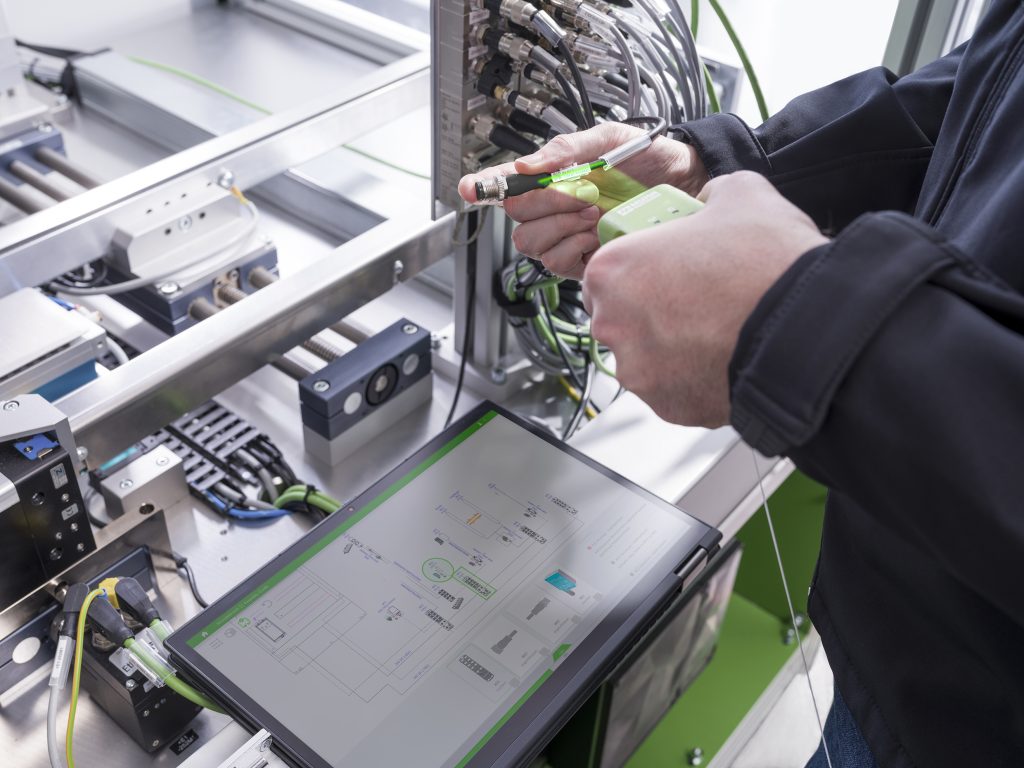

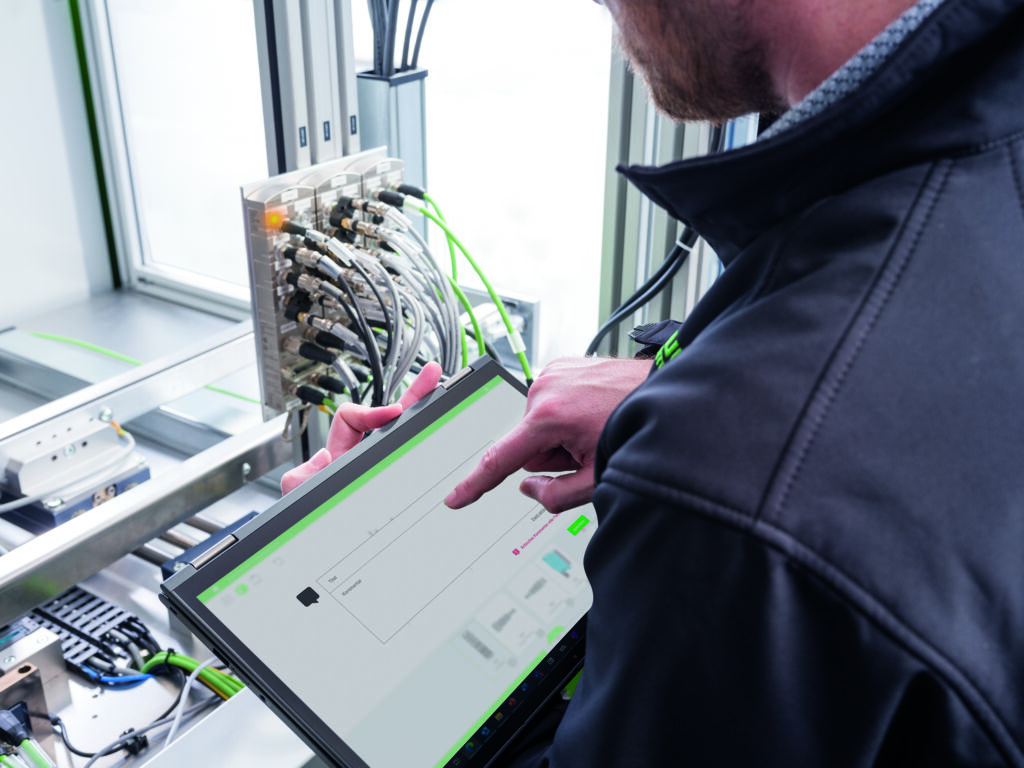

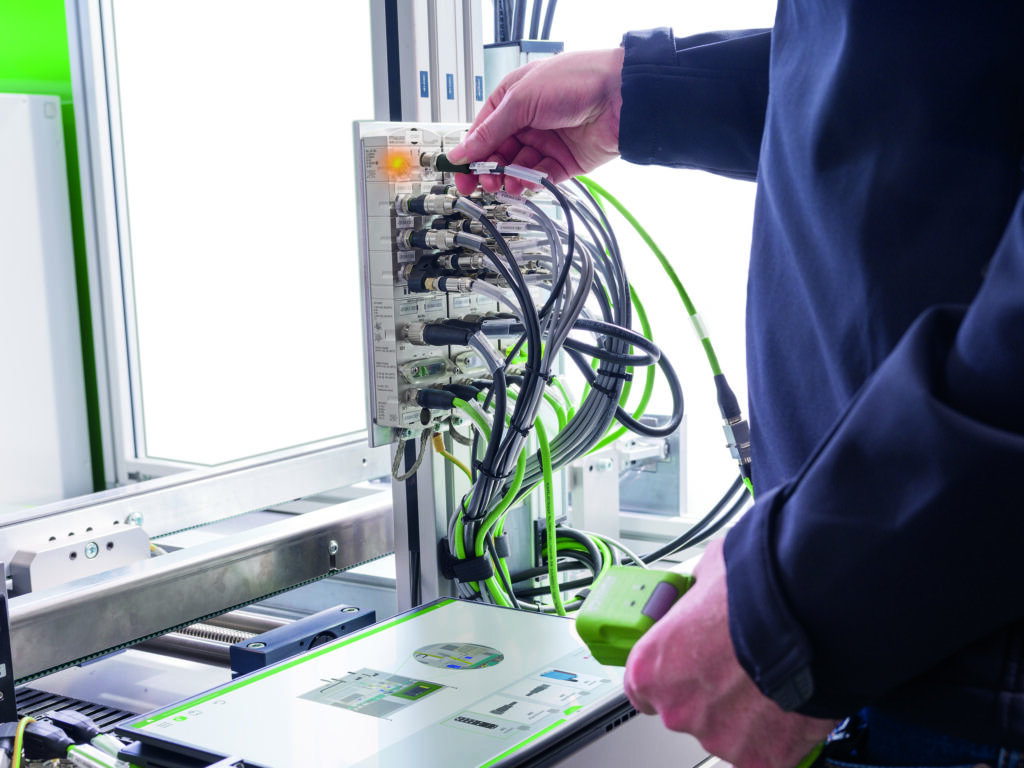

In der ersten Ausbaustufe funktioniert das System wie folgt: Der Inbetriebnehmer oder Installateur einer Maschine liest mit einem mobilen Scanner einen auf den Steckverbindern von Murrelektronik aufgedruckten maschinenlesbaren Code. Die Digitallösung zeigt auf dem eingelesenen Schaltplan sowie dem 3D-Modell der Maschine auf einem Touch-Display, welche Komponenten miteinander verbunden werden müssen: An den entsprechenden Feldbusmodulen in der Maschine zeigen aufleuchtende LEDs den zugewiesenen Port an. Ist ein Installationsschritt ausgeführt, bestätigt der Installateur die korrekte Verbindung auf dem Display und löst damit zugleich die automatische Dokumentation aus. Verkürzt dargestellt heißt das: Komponente oder Steckverbinder nehmen, scannen, Steckplatz dank leuchtender Diode identifizieren, anbauen oder stecken, bestätigen und Dokumentation auslösen. Sind Änderungen an der Installation notwendig, kann der Installateur oder Inbetriebnehmer diese bequem per integrierter Funktion digital an die Konstruktion kommunizieren. So wird ausgehend von der Installation die Entwicklung unterstützt, das Design der Maschine verbessert und gleichzeitig die exakte Dokumentation gewährleistet. Die Schritte des gesamten Produktentstehungsprozesses werden so nahtlos und reibungslos miteinander verbunden.
uKonn-X interpretiert die Schaltpläne und erstellt die Bill of Material (BOM). Murrelektronik konfektioniert individuelle Steckverbinder und versieht diese mit einer maschinenlesbaren Kennzeichnung. Zudem liefert der Anbieter die Steckverbinder auf Wunsch in Kundenabstimmung nach ihrer Positionierung innerhalb der Maschine sortiert.
Verkürzte Fehlersuche
Damit löst Murrelektronik mit einem Schlag gleich mehrere Probleme in der elektrischen Installation von Maschinen, denn diese ist immer noch eine komplexe, mitunter aufwändige, langwierige und fehleranfällige Aufgabe: Bis heute gilt es, elektrische Schaltpläne mit oft mehreren hundert Seiten Umfang zu lesen, zu verstehen und korrekt in eine Verkabelung zu überführen. Sensoren, Aktoren, Switche, Netzteile und noch einiges mehr müssen miteinander verbunden werden. Daher nimmt nicht selten die Fehlersuche und -korrektur mehr Zeit in Anspruch als die eigentliche Installation und Dokumentation. uKonn-X verkürzt diese Zeit, weil sich die Montage- und Inbetriebnahmezeiten reduzieren und die Anlage schneller in Betrieb geht. Zudem vereinfacht das System den Prozess so weit, dass es dem wachsenden Mangel an qualifizierten Fachkräften entgegenwirkt.
