Nirgends auf der Welt gibt es so viele imposante Leuchttürme wie an den Küsten Frankreichs. Die beeindruckenden Bauwerke sind dabei nicht unbedingt nur der Tatsache geschuldet, dass die Küstenabschnitte Frankreichs besonders gefährlich sind. Vielmehr sind die Größe und die reichen Verzierungen auch Zeichen für den Nationalstolz des Landes. Für die Sicherheit der Schifffahrt sind sie zudem mit ihren Leuchtfeuern, die auch in 40km Entfernung noch zu sehen sind, unverzichtbar. Moderne digitale Navigationshilfen schmälern zwar heute die Bedeutung von Leuchttürmen, können aber die visuellen Schifffahrtszeichen nicht vollständig ersetzen. Insbesondere beim Ausfall des GPS, der Elektronik oder der Stromversorgung sind Leuchttürme deshalb gerade in küstennahen Bereichen eine überlebenswichtige Backup-Einrichtung.
Das typische Blinken weist den Weg

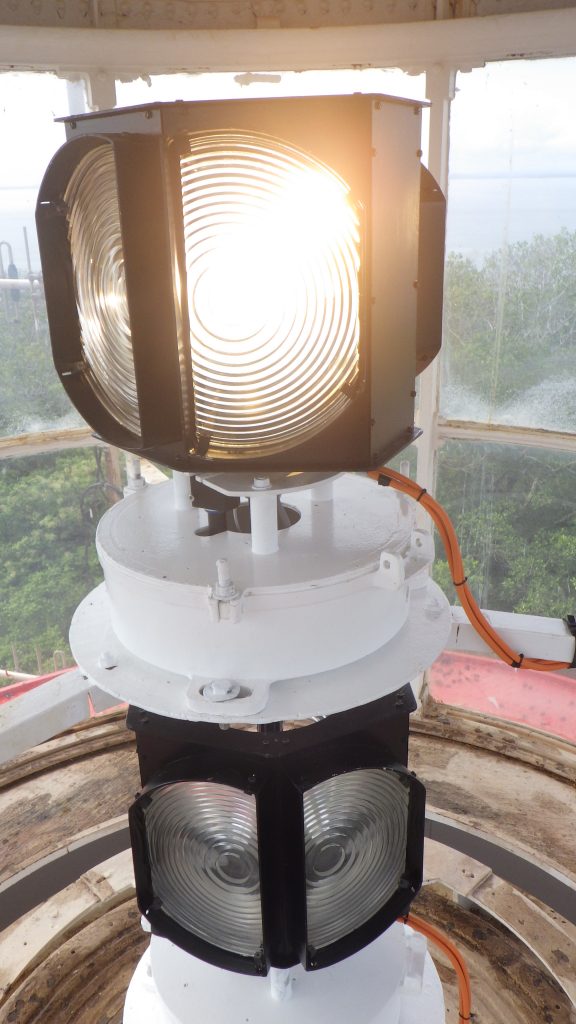

Die Leuchtturmdichte ist in Frankreich an der Ärmelkanalküste aufgrund der enormen Gezeitenunterschiede des Wasserstands besonders hoch. Hier stehen rund 120 Leuchttürme, die von der staatlichen Behörde Cerema betrieben, kontrolliert und instandgehalten werden. In den meisten von ihnen drehen sich noch Optiken aus dem 19. Jahrhundert. Deren Linsen sind aus 20 konzentrischen Kreisen aufgebaut mit einer Brennweite bis 700mm. Sie brechen und bündeln das in alle Richtungen ausstrahlende Lampenlicht in eine horizontale Ebene und machen es damit weit sichtbar. Das typische Blinken der Leuchttürme lässt sich mit drei technischen Verfahren erreichen: Durch eine kontinuierliche Lichtführung mit blinkendem Leuchtmittel, einer kontinuierlichen Leuchtquelle mit starr angeordneten Linsen und umlaufender Blende sowie der Kombination aus Dauerlicht und umlaufendem Linsensystem. Letzteres ist die am häufigsten anzutreffende Variante. Hier setzt Cerema inzwischen auf LED-Technik und erschließt sich damit die Vorteile einer langlebigen und robusten Beleuchtung. Die Verfügbarkeit liegt nach Angaben von Cerema bei rund 99 Prozent. „Diese Betriebssicherheit wollen wir auch beim Antrieb für die Rotationsoptik erreichen“, betont Laurent Bernicot aus dem Bereich Navigations- und Positionssysteme bei Cerema. „Zuverlässigkeit war deshalb ein sehr wichtiges Kriterium bei der Antriebsauswahl und brachte uns schlussendlich zu Faulhaber-Antrieben.“ DC-Kleinstmotoren der Serien 2342 und 3257 sowie bürstenlose DC-Servomotoren der Serie 3268 – jeweils kombiniert mit abgestimmten Planetengetrieben – sind heute die treibende Kraft der verschiedenen Rotationsoptiken. Neben der generellen Funktionalität der Antriebe überzeugte in der intensiven Testphase vor allem das Verhalten gegenüber salzhaltiger Luft. „Die Antriebe müssen an Land und im Meer sicher laufen und das nicht nur in Frankreich selbst, sondern auch in Französisch-Guayana oder den Überseeinseln Saint-Pierre und Miquelon vor der Küste Neufundlands“, so Bernicot.
Doppelantrieb für hohe Betriebssicherheit

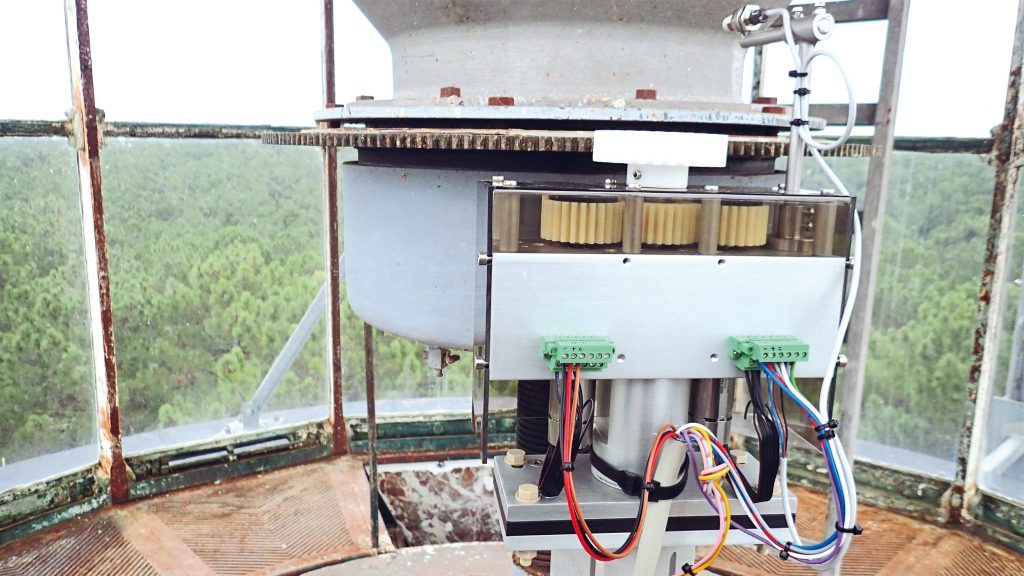

Der hohe Anspruch an die Betriebssicherheit schlägt sich auch konstruktiv nieder. Jede Antriebseinheit besteht aus zwei Motoren, ein Aufbau, der sich auch in deutschen Leuchttürmen wiederfindet. „Zwei Motoren sind dabei mit einem Getriebe verbunden und laufen abwechselnd“, erklärt Dirk Berger, Pressesprecher des Wasserstraßen- und Schifffahrtsamt in Stralsund. Der wechselseitige Betrieb sichert die Verfügbarkeit, da längerer Stillstand regelmäßig Anlaufschwierigkeiten zur Folge hätte. Sollte ein Motor ausfallen, schaltet die Anlage im Leuchtturm automatisch auf den zweiten Motor um und meldet diese Störung an die Leitstelle. „Gerade die großen Leuchttürme werden bei uns fernüberwacht“, berichtet Berger. Hierbei sind zwei Eskalationsstufen in die Steuerung integriert: Vorwarnung bei sich androhenden Störungen und der Ausfall. Überwacht wird der Betrieb mit einem Sensor, der die Zeit pro Umdrehung misst. „Die Leuchtfeuer müssen sich mit exakt der Geschwindigkeit drehen, die ihrer Kennung entspricht“, erklärt Berger. Hinter der Kennung steckt eine besondere Art der Blinkfolge, die in den Seekarten verzeichnet ist und vor allem nachts beim Navigieren die eindeutige Zuordnung eines Leuchtturms ermöglicht. „Unser Ziel ist deshalb eine konstante Rotationsgeschwindigkeit“, erklärt der französische Kollege Bernicot. „Deshalb müssen wir die Motoren präzise regeln.“ Die Steuerung in den französischen Leuchttürmen ist eine Eigenentwicklung des Cerema-Fachbereichs EMF. Die Steuerung im Lampenhaus gibt vor, wie häufig und in welchem Takt das Licht pro Zeiteinheit zu sehen ist. Wie in Deutschland auch, misst ein Sensor die Rotationsgeschwindigkeit der Optik und überträgt die Informationen an die Steuerung. Nach der Berechnung stellt der Regler die Motordrehzahl über den analogen Sollwert direkt auf die Motorstromversorgung ein. Die Werte werden kontinuierlich kontrolliert. Wird ein Problem erkannt, speichert das Automatisierungssystem des EMF-Fachbereichs den Fehler und schaltet auf den zweiten Motor um.
Größe der Optik bestimmt die Motorauswahl

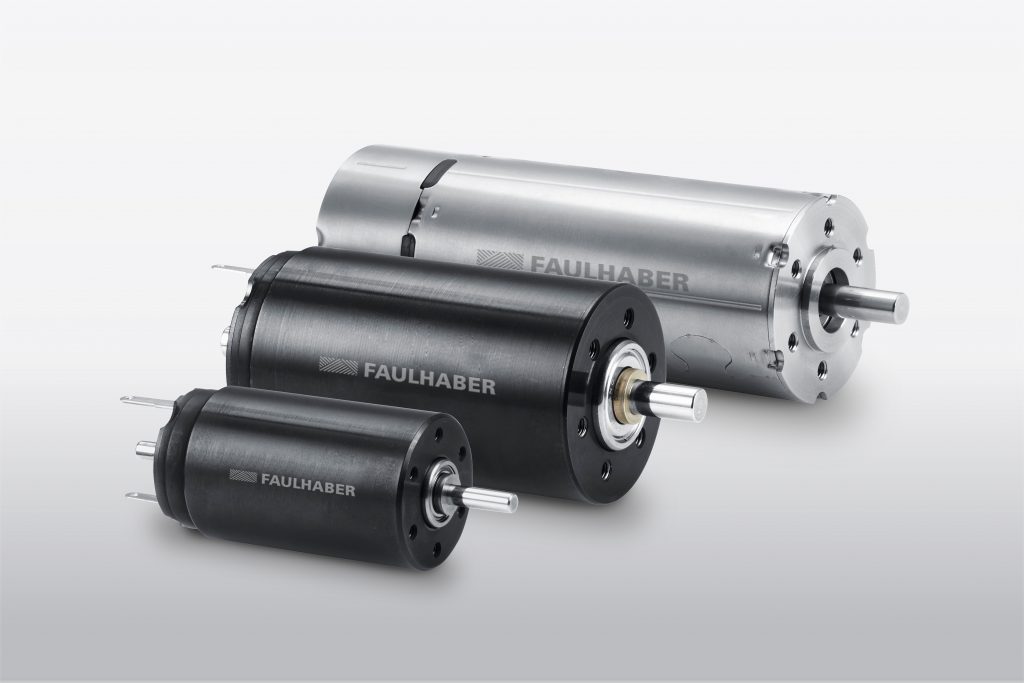

Welcher der drei Motortypen zum Einsatz kommt, hängt von der Größe der Optik ab. Der DC-Kleinstmotor der Serie 2342 ist für kleine Optiken zugeschnitten, die nur eine geringe Motorleistung erfordern. Er liefert bei 23mm Durchmesser und 42mm Länge ein Dauerdrehmoment von 19mNm. Bei mittelgroßen Optiken wird die rotierende Blende von der Serie 3257 in Bewegung gebracht, dessen Dauerdrehmoment bei 73,1mNm liegt. Mit einem Durchmesser von 32 und 57mm Länge ist auch dieser Motor sehr kompakt. Für den Einsatz in leistungsstarken Anlagen mit hoher Leuchtintensität und entsprechend schwerer Konstruktion sind schließlich die bürstenlosen vierpoligen Servomotoren der Serie 3268 eingesetzt. Wenn Laurent Bernicot von schweren Anlagen spricht, dann steckt dahinter eine Scheinwerferoptik, deren Masse zwischen 200 und 1.000kg liegt. Wichtig ist deshalb bei der Auslegung abseits des Normalbetriebs, dass die Motoren kräftige Spitzenmomente liefern, um die hohen Anfahrdrehmomente zwischen 5 und 8Nm sicher zu beherrschen. „Auch das war ein wesentlicher Grund für die Auswahl der Motoren“, erklärt Bernicot. Kommt es hingegen zum Stillstand, weil die Leuchttürme nur in der Nacht in Betrieb sind, dann wird beim Anhalten des Scheinwerfers die Optik über einen in der Rotationsmaschine integrierten Freilauf vom Motor entkoppelt.
