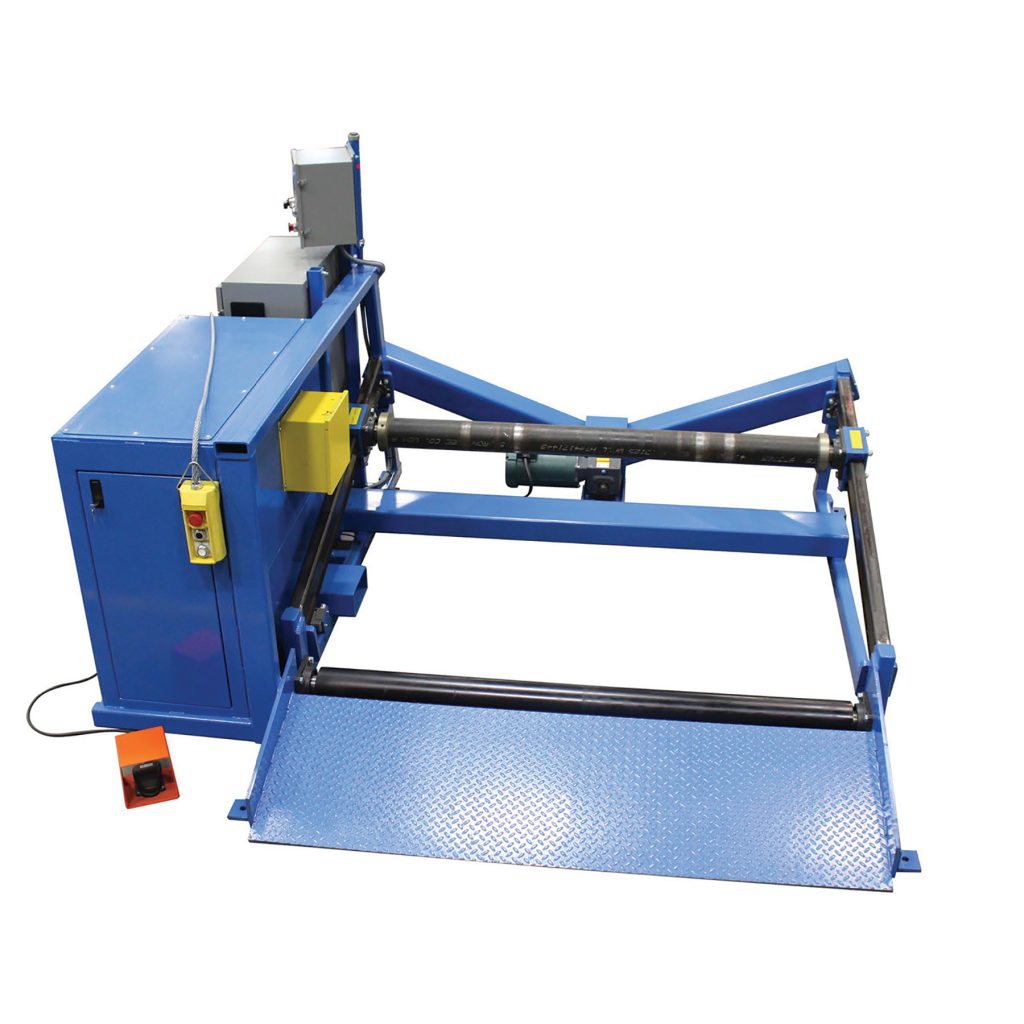

Unternehmen wie Reel Power Industrial haben sich auf Spul- und Wickelmaschinen spezialisiert, die ihren Kunden diese Vorteile erschließen. Für eine neue Maschinenvariante sollte durch Neugestaltung des Walzenantriebs eine verbesserte Effizienz bei geringerem Platzbedarf erreicht werden. Um diese beiden Ziele zu erreichen, war es notwendig, den In-Line-Motor durch einen rechtwinkligen Getriebemotor zu ersetzen, der eine höhere Leistungsdichte bietet.
Vorteil PMSM
Nach Prüfung von Getriebemotoren verschiedener Hersteller fiel die Wahl auf einen Kegelradgetriebemotor der Reihe BK von Bauer mit Permanentmagnet-Synchronmotor (PMSM). Das kompakte Getriebe BK40 mit integriertem Motor in PMSM-Ausführung kann im Bereich 0 bis 120Hz ein gleichmäßiges Drehmoment aufrechterhalten. Die Wärmeverluste am Rotor sind um 100 Prozent und die Gesamtverluste um ca. 25 Prozent reduziert. Dies gewährleistet, dass der Motor bei geringerer Leistung nicht überhitzt. Außerdem steigert die Technik den Gesamtwirkungsgrad um 10 Prozent oder mehr. Dies führt zu niedrigeren Gesamtbetriebskosten durch Energieeinsparungen sowie zu reduzierten CO2-Emissionen. Maschinen dieses Types benötigen außerdem eine variable Drehzahlregelung, damit der Aufwickelvorgang gesteuert werden kann. Der Motor wurde daher mit einem geeigneten Frequenzumrichter kombiniert, um die gewünschte Funktionalität herzustellen. Um die Leistung zu testen, wurde die Wickelmaschiner mit einer über 4.500kg schweren Trommel beladen und mehrere Stunden lang im Start/Stopp-Zyklus betrieben.
Hohe Leistung auf kleinem Raum
Neben dem hohen Wirkungsgrad war beim BK40 das Verhältnis von Baugröße und Leistung ein wichtiger Faktor bei seiner Auswahl für die PMSM-Technik. Durch die höhere Effizienz konnte von einem 20PS-Motor auf einen 15PS-Motor gewechselt werden. Außerdem wurde so die Breite der Maschine von ca. 3,5m auf 2,6m reduziert. Im Vergleich zu mechanisch angetriebenen Maschinen läuft sie zudem deutlich leiser. Die Vorteile überzeugten, daher sucht man bei Reel Power nun nach weiteren Anwendungen, die von den inhärenten Eigenschaften der Bauer PMSM-Getriebemotoren profitieren können.
