Linearachse für exakte Vermessung großer Teile

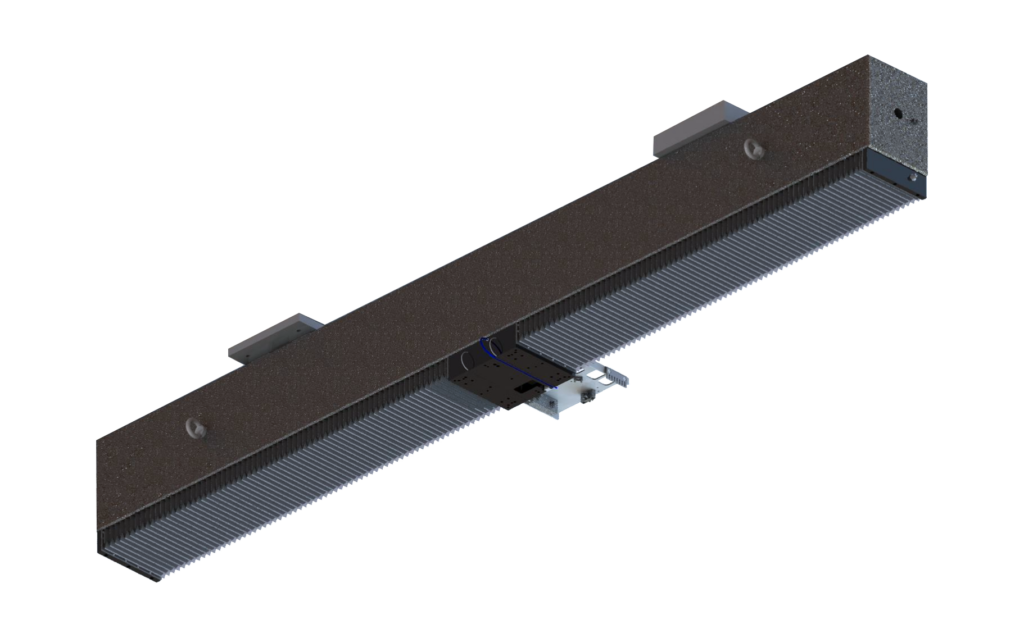

Die Technologie besteht aus einer hochpräzisen Linearachse von JAT und einem Multisensor-Kopf mit bis zu acht Profilscannern.
Die Technologie besteht aus einer hochpräzisen Linearachse von JAT und einem Multisensor-Kopf mit bis zu acht Profilscannern.Bild: Jenaer Antriebstechnik GmbH

Um die Fertigungsgüte zu ermitteln, scannt das 3D-Multisensor-System ZScan von Senswork hochauflösend und dreidimensional große Bauteile mit einem Volumen bis 1,5×0,7×0,5m in wenigen Sekunden. Die Präzisionsachse dazu lieferte die Firma Jenaer Antriebstechnik (JAT). Die auf einem Granitstein aufgebaute Achse wird mit einem eisenlosen Linearmotor mit 2m Hub betrieben. In Verbindung mit einem Functional-Safety-Messsystem bietet sie eine Genauigkeit von ±5µm über den gesamten Hub hinweg, sowie einen Verkippungsfehler von wenigen µRad. Mit der Lösung sollen aufwendige, taktile Messungen deutlich einfacher werden. Die realisierte Art der 3D-Inline-Vermessung ermöglicht zudem neue Anwendungen, die bisher nur im Messraum möglich waren.
