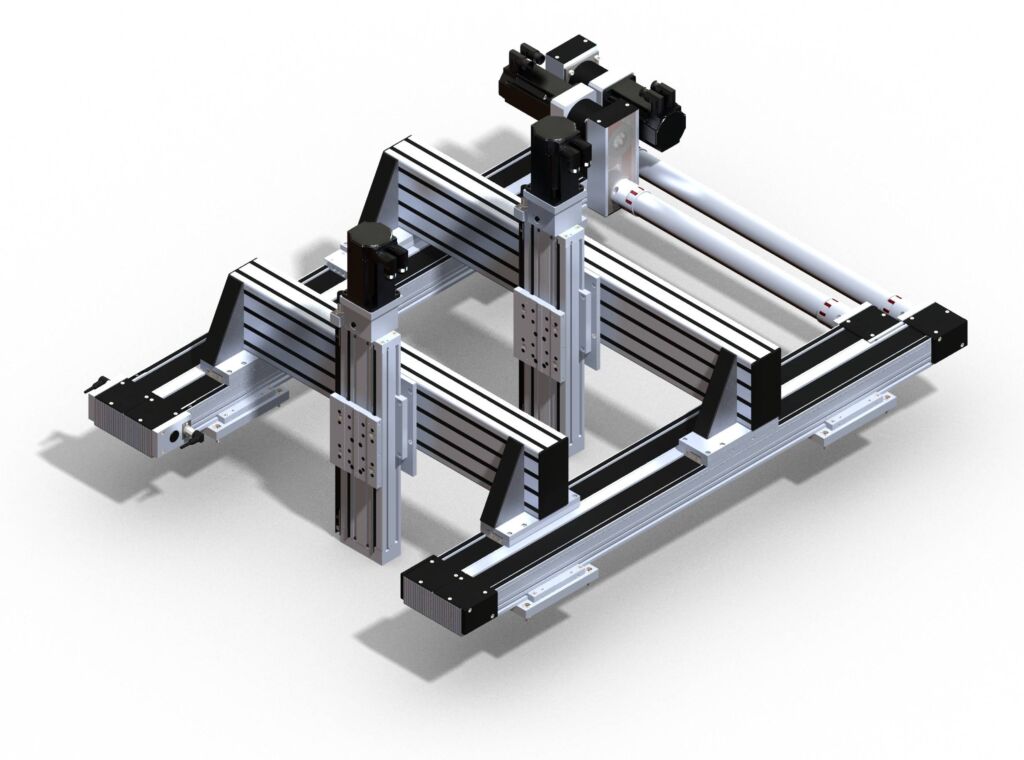

Mit der Variante GPA der Lineareinheit Modul 160/15 von IEF-Werner lassen sich zwei Flächenportale innerhalb des gleichen Arbeitsraums betreiben. Der Anwender soll von einer rationellen Montage, einem kompakten Zahnriemenantrieb und der Möglichkeit profitieren, die Motoren flexibel anbauen zu können. Die Lineareinheit bietet in der Basisversion einen Hub von 100 bis 5.500mm und eine Verfahrgeschwindigkeit bis 5m/s. Der Schlitten der Lineareinheit kann mit bis zu 80kg belastet werden. In der GPA-Variante können zwei Motoren zwei Schlittenpaare unabhängig voneinander verfahren. Der Hersteller verbaut hochwertige Führungen, die ein dynamisches und ruhiges Verfahren ermöglichen. Obwohl die Führungselemente durch den Zahnriemen effektiv vor Verschmutzung geschützt sind, kommen an den Führungswagen zusätzliche Abstreifer zum Einsatz. Zum Einsatzbereich gehören Pick&Place-Aufgaben in Palettier-, Montage- oder Verpackungsanlagen, die Verstellung von Anschlägen, Füge- und Einpressvorgänge in der Feinwerktechnik oder auch Be- und Entladen von Werkzeugmaschinen.
