Hohlwellenpotentiometer für kompakte Winkelmessung

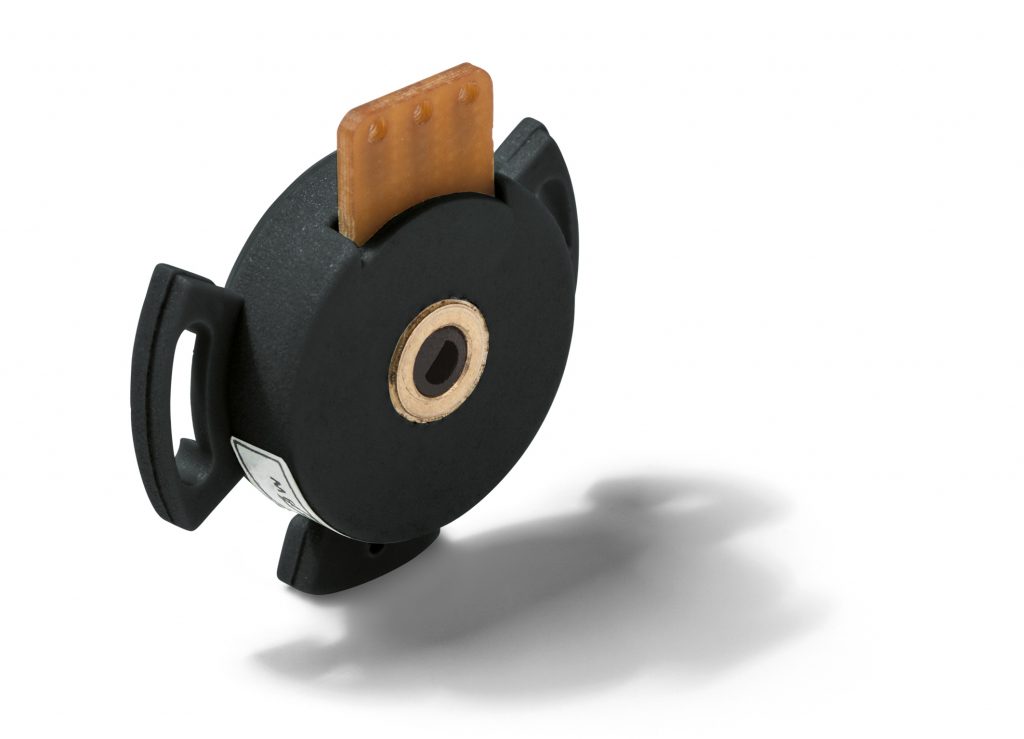

Bild: Megatron Elektronik GmbH & Co. KG

Das Gehäuse der Hohlwellen-Leitplastikpotentiometer der Serie MHP16 von Megatron hat einen Durchmesser von 16,4mm, eine Tiefe von 6mm und einen Wellendurchmesser von 2mm. Die Geräte bieten einen elektrisch wirksamen Drehwinkel von 320° (±5°), einen mechanischen Drehwinkel von 360° und eine Auflösung mit ±2% unabhängiger Linearität. Über die abgeflachte Nabe in der Hohlwelle lassen sich die Potentiometer direkt auf der Antriebswelle verdrehsicher montieren. Eine Kupplung ist nicht erforderlich. Der Temperaturbereich liegt zwischen -40 bis +105°C und die Schutzart ist mit IP40 angegeben.

Megatron Elektronik GmbH & Co. KG
