Kompensation von Ungleichheiten
Bei Vollschrittbetrieb wiederholt ein 2-Phasen-Motor seinen Zustand bei jedem vierten Schritt, ein 5-Phasen-Motor bei jedem zehnten Schritt. Jeder durch elektrische Ungleichheiten der Phasen verursachte elektrische Fehler wird entsprechend beim 2-Phasen-Motor bei jedem vierten und beim 5-Phasen-Motor bei jedem zehnten Schritt kompensiert, sodass theoretisch lediglich ein mechanischer Fehler verbleibt. Fehler bedingt durch mechanische Abweichungen werden eliminiert, sobald der Motor eine 360°-Drehung vollendet hat und sich derselbe Zahn wieder in Ursprungslage befindet. Dies erfolgt bei 2-Phasen-Motoren alle 200 Schritte, bei 5-Phasen-Motoren alle 500 Schritte.
Synchronizität von Statormagnetfeld und Rotor
Da sich der 5-Phasen-Schrittmotor nur 0,72° pro Schritt bewegt, ist es nahezu unmöglich, dass dieser einen Schritt aufgrund von Über- oder Unterschwingungen verliert. Ein Motor verliert rudimentär ausgedrückt einen Schritt bzw. verlässt den Gleichlauf, wenn die Zähne des Rotors nicht mit den entsprechenden Statorzähnen fluchten. Ursächlich dafür ist eine zu weite (Überschwingung) oder zu kurze (Unterschwingung) Rotorbewegung um mehr als 3,6°.
Passende Treibertechnik

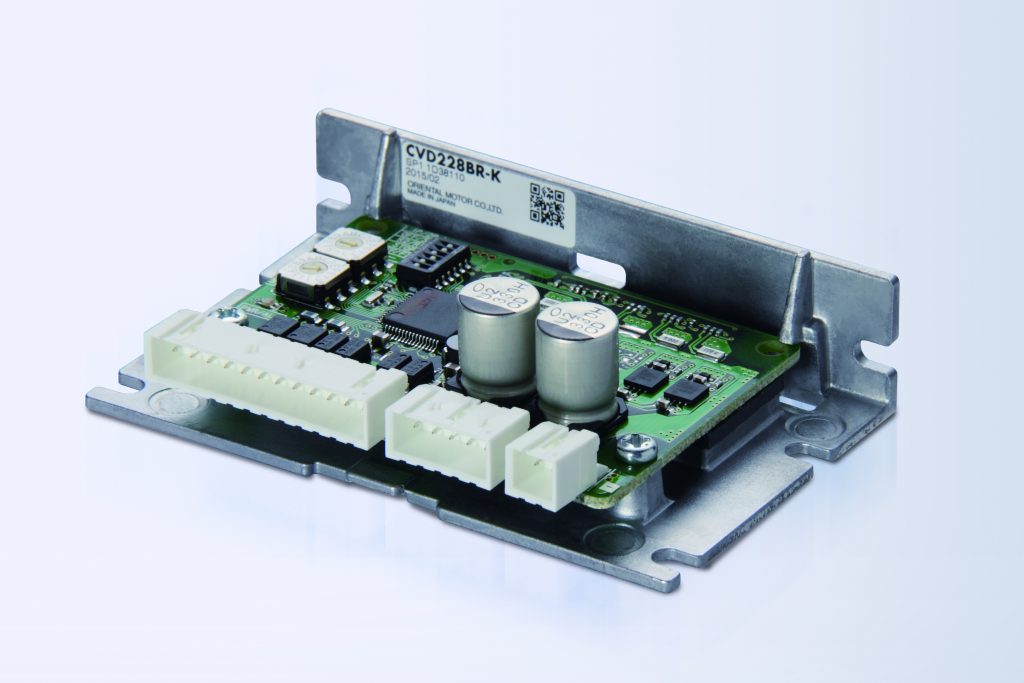

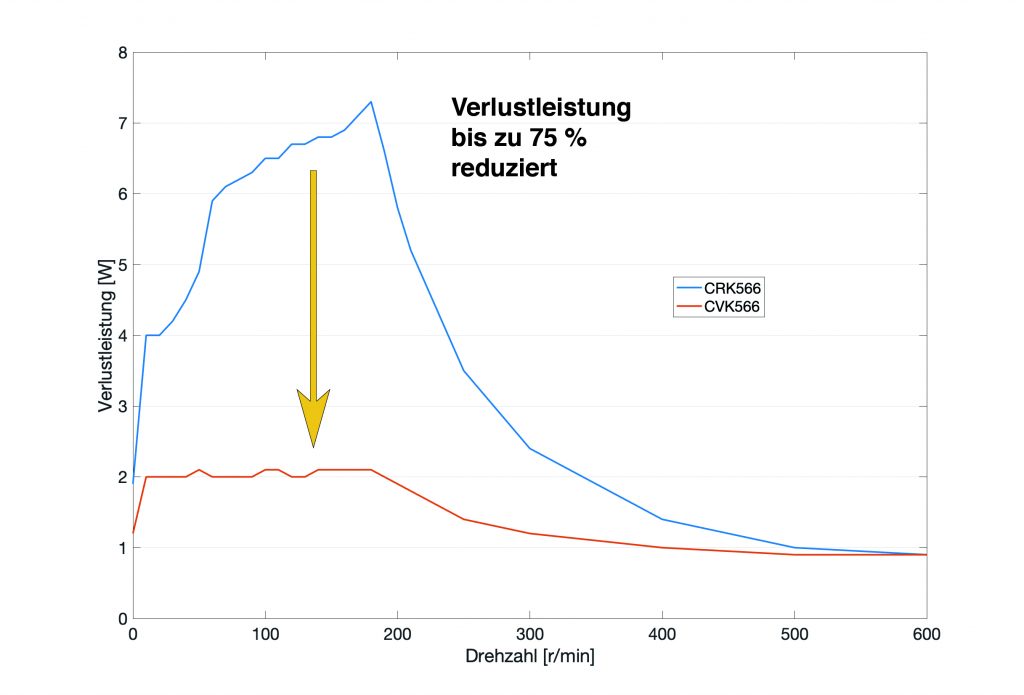

Für die 2-Phasen- und 5-Phasen-Motoren hat Oriental Motor passende Treiber entwickelt, deren Verwendung die Gesamtleistung nochmals optimiert. Eine neue Treibertechnologie sorgt dabei für Verbesserungen in puncto Drehmoment und Vibration. Bei den CVD-Treibern kommen neue Feldeffekttransistoren mit niedrigen Verlusten zum Einsatz, was sich unmittelbar positiv auf die Wärmeentwicklung auswirkt. Das zeigt der Vergleich zweier Motoren als Thermografie-Aufnahme (beide Motoren werden mit einem Phasenstrom von 1,4A pro Phase beaufschlagt). Während sich mit dem Vorgänger-Treiber die Motortemperatur noch bis auf 67,9°C erhöhte, betrug die Temperatur mit dem neuen CVD-Treiber lediglich 48,3°C. Dieser Unterschied von 20°C sorgt für eine längere Lebensdauer aller Komponenten und spiegelt die bis zu 75 Prozent niedrigere Leistungsaufnahme wider. Die CVD-Mikroschritttreiber von Oriental Motor sind sowohl für 2-Phasen- als auch für 5-Phasen-Schrittmotoren verfügbar, neben der Version für Takteingang gibt es auch eine für RS485-Kommunikation.
