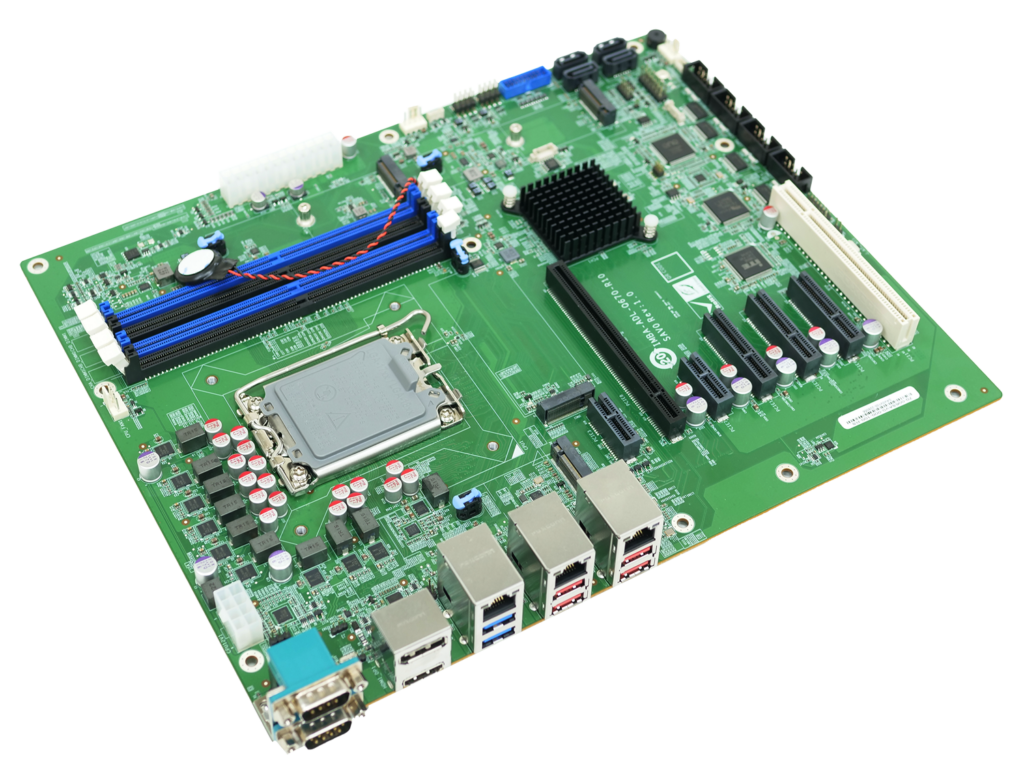

Erweiterbares ATX-Mainboard mit Intel-CPU

Bild: Compmall GmbH

Das ATX-Mainboard IMBA-ADL-Q670 von Compmall bietet einen Intel-Core-i9/i7/i5/i3- oder Celeron-Prozessor der 12. Generation, der sich über den LGA-1700-Sockel integrieren lässt. Der Q670-Chipsatz unterstützt umfangreiche Erweiterungsoptionen. Ein DDR4-SDRAM-Arbeitsspeicher kann bis 128GB ausgebaut werden. Die Intel UHD-Grafikengine erlaubt die Ansteuerung von vier unabhängigen Displays mit einer Auflösung bis 4.096×304@60Hz. Zur Datenspeicherung stehen vier SATA-6Gb/sec-Anschlüsse zur Verfügung, die RAID-0/1/5/10-fähig sind. Zusätzlich können zwei NVMe-Flash-Module über die zwei M.2-M-Key-Erweiterungssteckplätze integriert werden. Die Displays werden über einen DisplayPort 1.4a, einen HDMI 1.4 und einen IDPM-Anschluss für eDP, LVDS und VGA angeschlossen. Die Netzwerkverbindung gewährleisten zwei 2,5Gb Ethernet-Ports. Externe Anschlüsse sind vier USB3.2 Gen2, zwei USB 3.2 Gen1 und zwei RS-232/422/485, wobei der RS-485 Automatic-Flow-Control unterstützt. Intern bietet das IMBA-ADL-Q670 zudem noch vier USB 2.0, zwei USB 3.2 Gen1, vier RS-232, 12bit Digitale Ein-/Ausgänge und Audio. Außerdem stehen ein SMBus- und ein I2C-Anschluss zur Verfügung. Ältere Kartenstandards können über einen PCI-Slot integriert werden. Die TPM-Funktion wird über Intel PTT realisiert, sodass das Mainboard Windows-11-kompatibel ist. Ein IPMI-Slot erlaubt die Integration eins Moduls für Remote-Steuerungsfunktionen. Die Betriebstemperatur liegt zwischen 0 und 60°C, wobei ein Lüfter für die CPU und zwei Systemlüfter angeschlossen werden können.
