Industrie-PC

Box-PCs für Edge-Anwendungen sparen deutlich Kosten

Beim IIoT handelt es sich nicht nur um ein Schlagwort der industriellen Automatisierung, sondern um eine zukunftsweisende Technologie. Ein wesentlicher Aspekt der Anwendungen liegt in der generierten Datenmenge und deren weiteren Verwendung. Einige der gesammelten Daten werden lokal verarbeitet, andere an weitere Netzwerkteilnehmer - etwa ein Bediengerät oder die Leitwarte - übertragen.
 Kleine IIoT-fähige IPCs verteilen die Rechenleistung an die Edge. Die Auswertung der Daten kann damit auch durch ein Gerät erfolgen, das physisch in der Applikation verbaut ist.
Kleine IIoT-fähige IPCs verteilen die Rechenleistung an die Edge. Die Auswertung der Daten kann damit auch durch ein Gerät erfolgen, das physisch in der Applikation verbaut ist. Bild: Phoenix Contact Deutschland GmbH

Die Architektur traditioneller Automatisierungssysteme wurde so entwickelt, dass sich die erfassten Daten an einem zentralen Verarbeitungsort konzentrieren – beispielsweise einem zentralen Server oder einem größeren Industrie-PC. Zur Ankopplung der im Feld installierten Sensoren und Aktoren kam eine Vielzahl drahtgebundener oder drahtloser Kommunikationsprotokolle inklusive Feldbussystemen zum Einsatz. Die zahlreichen Topologien und proprietären Übertragungslösungen, die auf unabhängigen Medienkanälen laufen, stellten in größeren Anwendungen durchaus eine Herausforderung sowie einen erheblichen Kostenfaktor dar. Das Fehlen eines gemeinsamen Netzwerks in größeren dezentralen Applikationen erhöhte die Herausforderung zusätzlich. Wartungspersonal musste oftmals in regelmäßigen Zeitabständen zu teilweise entfernt gelegenen Stationen fahren, um dort Daten zu sammeln oder zu aktualisieren. Als Beispiele seien Infrastrukturanwendungen wie Wasserpumpstationen, Ölfelder oder ähnliche Anlagen genannt. Sofern ein Netzwerk verfügbar war, gab es häufig lediglich eine begrenzte Bandbreite, die bei der Weiterleitung großer Datenmengen zu Datenverzögerungen/Latenzzeiten führte.

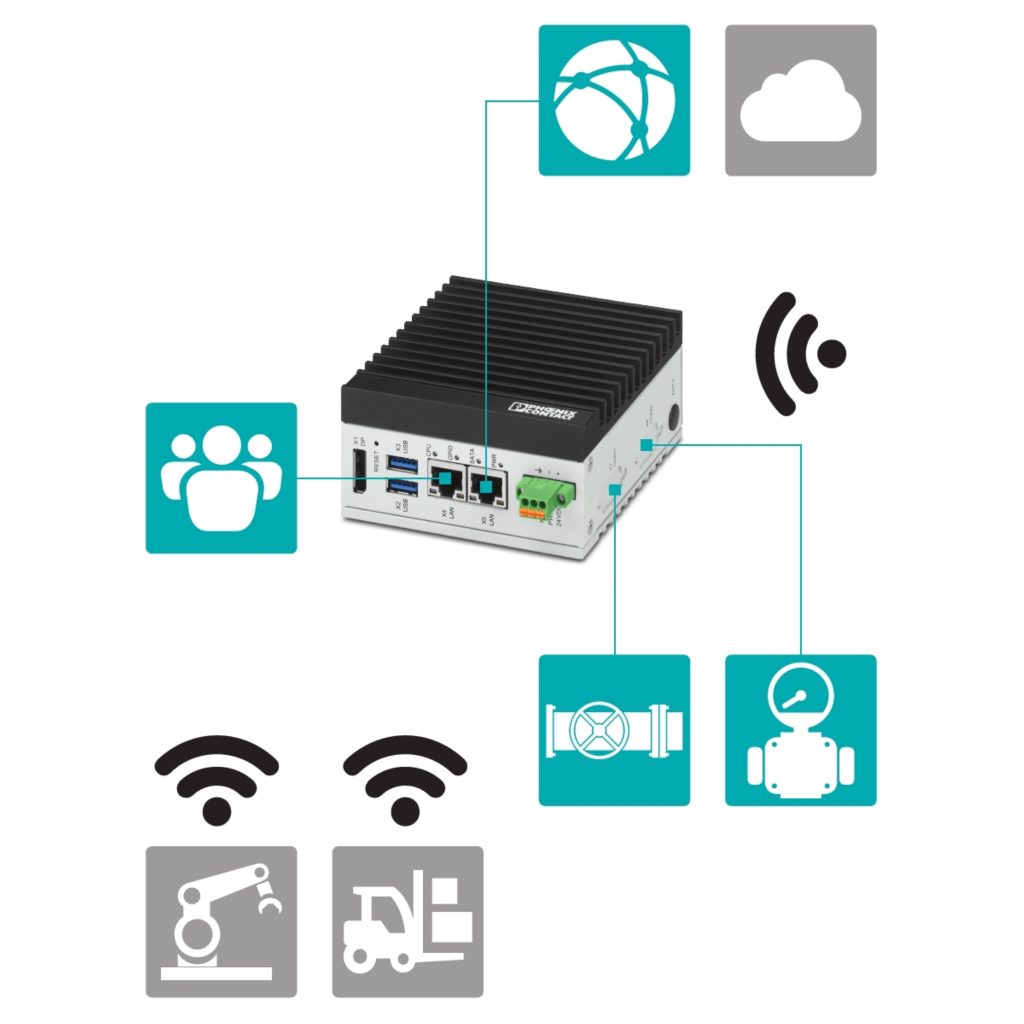

 Schnittstellenvielfalt unterstützt die lokale und die
Remote-Kommunikation.
Schnittstellenvielfalt unterstützt die lokale und die Remote-Kommunikation. Bild: Phoenix Contact Deutschland GmbH

IIoT-fähiger IPC verringert Netzverkehr

Heute erfordern Applikationen eine leistungsstarke Engine, die Daten erfassen, lokal speichern, analysieren und vorverarbeiten kann. Zudem muss sie die richtige Konnektivität bieten, damit die Informationen dorthin übertragen werden, wo sie notwendig sind. Eine solche Engine spielt eine Schlüsselrolle in einer Welt, in der Abermillionen von Geräten zur Anwendung kommen und interagieren. Kleine IIoT-fähige IPCs ermöglichen es nun, die Rechenleistung an den Rand des Internets – die Edge – zu verteilen. Und was noch wichtiger ist: Die Auswertung der Daten geschieht nicht mehr exklusiv durch eine Cloud-Anwendung, sondern zumindest teilweise durch ein Gerät, das physisch in der Applikation verbaut ist.

Der Vorteil eines solchen IPCs liegt auf der Hand: Der Entwickler des Anlagendesigns entscheidet, welche Informationen zeitkritisch sind und sofort kommuniziert werden müssen, welche Daten sich in vordefinierten Zeitintervallen weiterleiten lassen und welche Daten lokal als Backup-Informationen verbleiben können. Die Evaluierung und Vorverarbeitung der Daten im vor Ort installieren IPC verringert den Netzwerkverkehr im WAN deutlich. Der lokale Speicher lässt sich deutlich reduzieren und spart somit Kosten ein. Die Leistung des lokalen IPCs kann ebenso gesenkt werden, sodass sich die Kosten für das Gerät und den Schaltschrankplatz für seine Montage vermindern.

Hohe Verfügbarkeit auch unter rauen Bedingungen

Die Hardware eines solchen Geräts, das eine Schlüsselfunktion einnimmt, muss so ausgelegt sein, dass es das ganze Jahr rund um die Uhr selbst unter rauen Umgebungsbedingungen zuverlässig arbeitet. Ein Embedded-Computer-Design, bei dem alle Komponenten mit der Leiterplatte verlötet sind, sorgt für eine hohe Systemverfügbarkeit. Hinzu kommt die passive Kühlung, weshalb der IPC nicht auf einen Lüfter angewiesen ist, um das System kühl zu halten, sowie eine einfache Wartungsmöglichkeit. Die Wahl des richtigen Intel-Prozessors liefert die passende Leistung für die Anwendung und verbraucht gleichzeitig so wenig Strom wie möglich, was in einem niedrigeren Gesamtleistungsbudget und einer geringeren Wärmeentwicklung resultiert. Durch die Nutzung moderner Komponenten – wie DDR4-RAM und Gigabit-Ethernet-Ports – erhöht sich die Performance des PC-Systems weiter. Flexible Installationsoptionen erleichtern die Montage des Edge-Computers in jedem Schaltschrank.

Als gutes Beispiel für ein solches Systemdesign erweist sich der VL3 UPC von Phoenix Contact. Der kompakte Box-PC ist mit einem Dual-Core- oder Quad-Core-Atom-Prozessor der x6000-Serie (Elkhart Lake) von Intel sowie schnellen DDR4-RAM und Non-Volatile Memory Express (NVMe) Solid-State-Speicherbausteinen ausgestattet. Das Gerät wird passiv gekühlt und erlaubt ein hohes Maß an Konnektivität. Die Basissysteme bieten eine DisplayPort-Schnittstelle für hochauflösende Bildschirme mit Multi-Stream-Transportfähigkeit, die unabhängige Bildschirminhalte unterstützt, wenn mehrere Displays in Serie geschaltet sind.

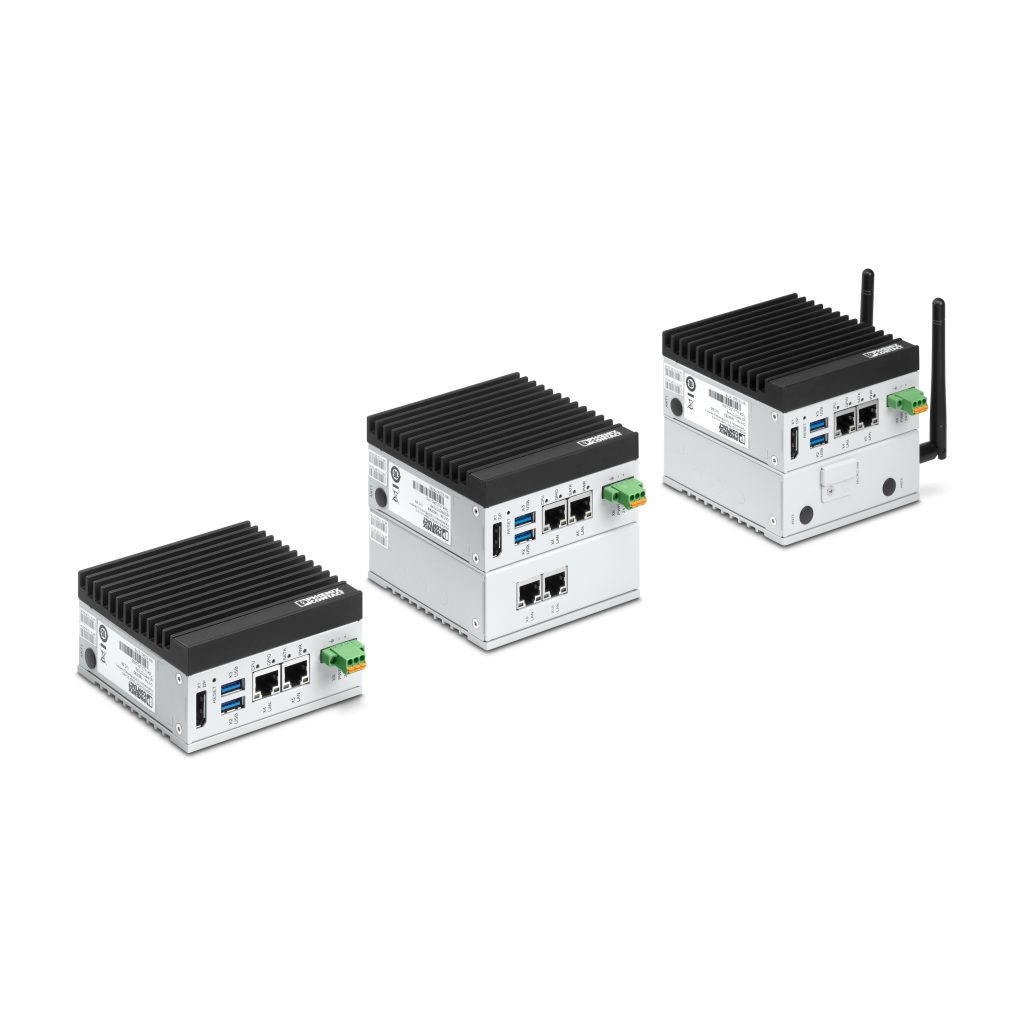

 Die Basissysteme des Box-PCs VL3 UPC bieten eine DisplayPort-Schnittstelle für hochauflösende Bildschirme mit Multi-Stream-Transportfähigkeit.
Die Basissysteme des Box-PCs VL3 UPC bieten eine DisplayPort-Schnittstelle für hochauflösende Bildschirme mit Multi-Stream-Transportfähigkeit.Bild: Phoenix Contact Deutschland GmbH

Box-PC mit Erweiterungsoptionen

Der mit zwei Gigabit-Ethernet-Schnittstellen und zwei Hochgeschwindigkeits-USB-3.1-Schnittstellen versehene Box-PC lässt sich um zwei serielle Schnittstellen erweitern, die als RS232/422/485-Ports betrieben werden können. Außerdem kann der Anwender WLAN in das 100x100x50mm große Gehäuse konfigurieren. Zur Installation stehen die Hutschiene oder Montagewinkel für die Wandmontage zur Verfügung. Zum Systemausbau sind zwei Erweiterungsmodule erhältlich, die die Höhe des Systems um 30mm steigern. Das erstere umfasst zwei zusätzliche Gigabit-Ethernet-Ports und eine M.2-Schnittstelle, die den Massenspeicher erweitert. Bei der zweiten Option handelt es sich um ein 4G/LTE-Modem, das ebenfalls eine M.2-Schnittstelle zur Speichererweiterung beinhaltet. Dieses ist bereits für künftige 5G-Modems vorbereitet und somit zukunftsfähig ausgelegt. Die flexible WAN/WLAN-Konnektivität erweist sich sowohl bei heutigen als auch bei zukünftigen Installationen von Bedeutung, da Cloud-Computing schon die Art, wie Menschen ihre Daten speichern und nutzen, revolutioniert hat. Probleme wie Latenz, Datenintegrität und Sicherheit stellen dabei nicht verhandelbare Attribute dar.
