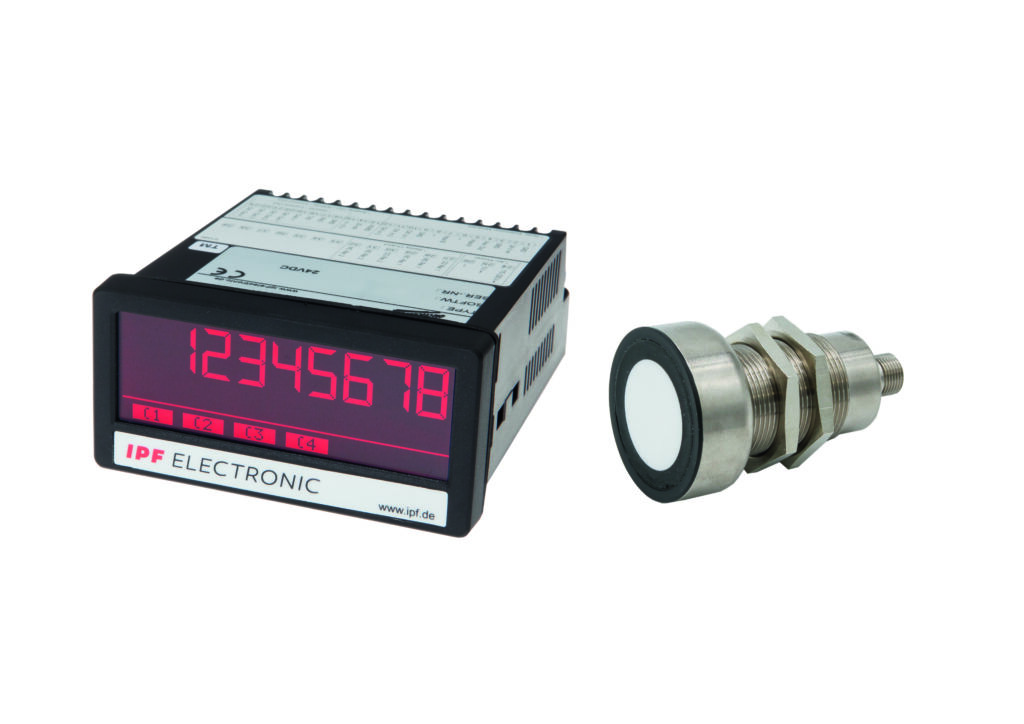

Ultraschalltaster und Messumformer

Bild: IPF Electronic GmbH

Für die zuverlässige Füllstandsüberwachung von großen Behältern sind Sensoren mit analoger Auswertung notwendig. Als Lösung für diese Aufgabe bieten sich ein Ultraschalltaster der Reihe UT30 in Kombination mit dem Analogwandler BA050100 von IPF. Der Ultraschalltaster UT309023 mit einem Messbereich von 600 bis 6.000mm ist hierzu im Deckelbereich eines Silobehälters so montiert, dass der Schallwandler des Sensors und somit die Schallkeule nach unten auf das zu detektierende Material ausgerichtet ist. Der Taster arbeitet nach dem sogenannten Echo-Laufzeit-Verfahren. Aus der benötigten Zeit, die die Ultraschallwellen vom Sensor zur Materialoberfläche im Behälter und zurück zum Gerät benötigen, errechnet der Sensor den Abstand und gibt diesen Wert über ein abstandsproportionales analoges Signal aus. Über den Teachmodus oder die integrierte IO-Link-Schnittstelle kann zwischen Strom- und Spannungssignal umgeschaltet werden. Zur Auswertung des Füllstandes ist hierbei nicht zwingend eine SPS notwendig, da das auch direkt über den Messumformer erfolgen kann.
