Druckmessung per SPS
Zur Druckmessung in Geräten mit integrierter SPS sind traditionelle, gekapselte Transmitter oft zu teuer und zu groß. OEM-Sensoren zum Auflöten sind zwar preiswert, benötigen jedoch neben einer eigenen Platine diverse zusätzliche elektronische Bauteile. In solchen Geräten, beispielsweise Absauganlagen und Luftfiltern, kommen kleine, günstige Drucksensormodule zum Einsatz.

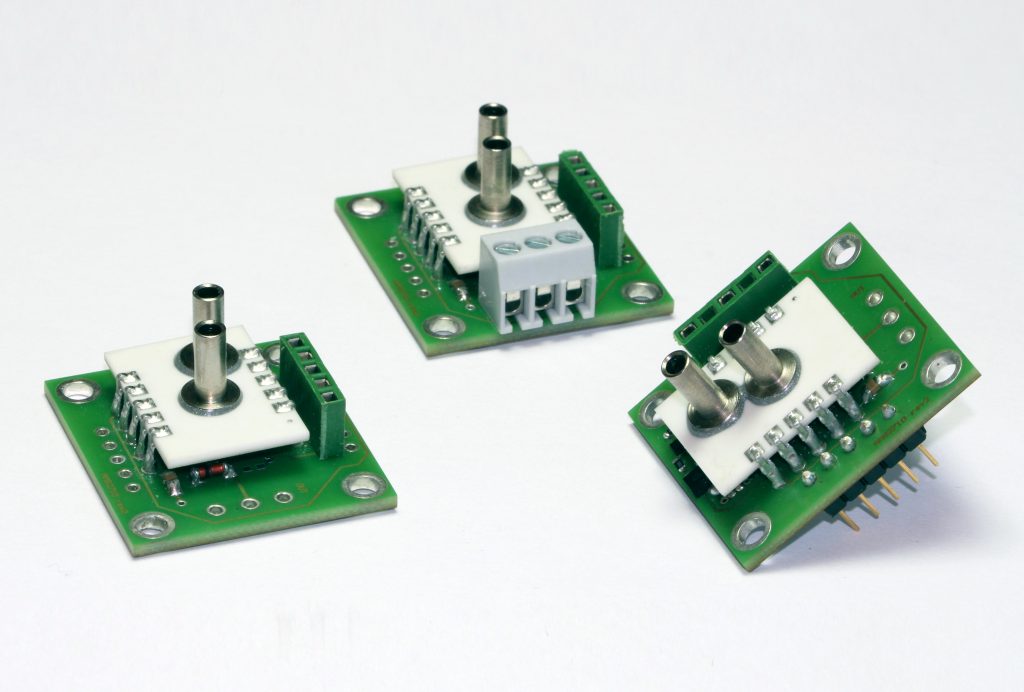

 Die Sensormodule sind in unterschiedlichen Varianten mit verschiedenen Spannungs- und Stromausgängen erhältlich.
Die Sensormodule sind in unterschiedlichen Varianten mit verschiedenen Spannungs- und Stromausgängen erhältlich.Bild: Amsys GmbH & Co. KG

Bei der Serie AMS 2710 von Amsys handelt es sich um einbaufertige, industrielle Drucksensoren, die auf einer Leiterplatte montiert sind und ohne weitere Bauteile einfach in ein Gehäuse eingebaut werden können, sogenannte Drucksensormodule. Sie sind für Absolut-, Relativ- und Differenzdruckmessung in einem weiten Druckbereich von 5mbar bis hin zu 2bar erhältlich. Auch als bidirektionale differentielle Variante (für Unter- und Überdruckmessung) sind die Module lieferbar. Diese erweiterten Drucksensoren besitzen bei 12-36V Versorgung einen 0-10V Spannungsausgang. Aufgrund ihres robusten, verpolungsgeschützten Signalausgangs und der Strombegrenzung sind sie somit für die Industrieumgebung prädestiniert. Durch die verschiedenen Anschlusskonfigurationen können die Module über Lötkontakte, einen Stecker oder eine Kabelklemmleiste angeschlossen werden. Sie sind individuell kalibriert sowie kompensiert und erreichen im gesamten Temperaturbereich (-25 bis 85°C) und im Druckbereich <200mbar eine Totalgenauigkeit von 0,5%.

Ausgewogene Funktionalität

Die neuen PCB-Drucksensormodule stehen in ihrer Funktionalität zwischen den OEM-Sensoren, die mit zusätzlichen Bauelementen auf Leiterplatten gelötet werden müssen und den einbaufertigen, gehäusten Drucktransmittern. Neben der einfachen Anbindung an bestehende Controller können mit den Modulen auch individuelle Transmitter mit eigenem Gehäuse gefertigt werden.
