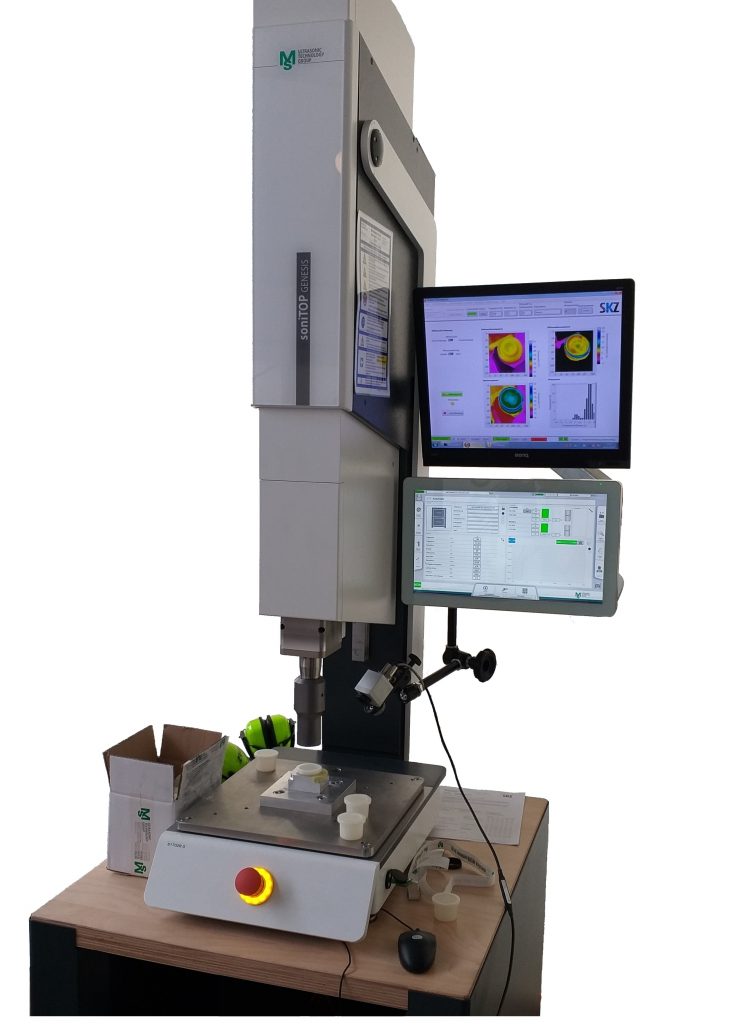

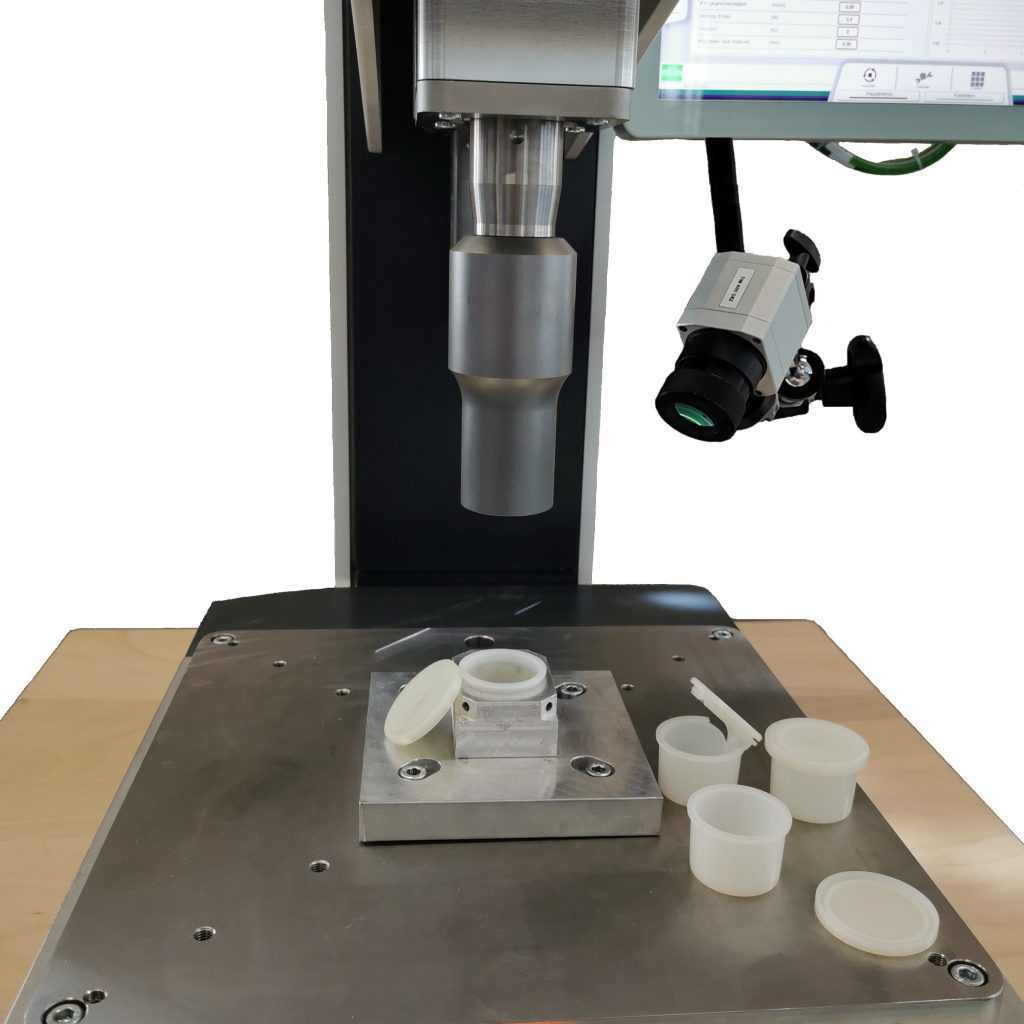

Ziel eines Forschungsprojekts am Kunststoff-Zentrum SKZ war es daher, die Grenzen und Potenziale einer Inline-Qualitätskontrolle beim Ultraschallschweißen mittels Thermografie zu untersuchen. Im Rahmen des Projekts wurde eine Qualitätssicherungsmöglichkeit geschaffen, mit der die Lücke nicht detektierbarer Fehlerquellen durch die Maschinenüberwachung mittels Thermografie geschlossen wurde.
Erwärmung der Bauteiloberfläche durch Schallabsorption
Beim Ultraschallschweißen entsteht die Wärme durch Dissipation (innere molekulare Reibung) und Grenzflächenreibung der Fügeflächen. Das Prinzip des Aufschmelzens beruht darauf, Energie in Form einer mechanischen Schwingung in das zu schweißende Bauteil einzuleiten und den Kunststoff in der vorgesehenen Schweißnahtgeometrie aufzuschmelzen. Im theoretischen Idealfall wird die gesamte Energie ohne Verluste in die Fügezone zum Schweißen eingebracht. Aus ästhetischen Gründen ist bei Serienprodukten die Schweißnaht durch das Bauteildesign häufig nicht sichtbar und kann daher thermografisch nicht direkt erfasst werden. „Als neuartigen wissenschaftlichen Ansatz zur zerstörungsfreien Prozessüberwachung wurde daher die oberflächennahe Absorption der Schallenergie durch das Dämpfungsverhalten der Kunststoffe und der damit erhöhte Energiebedarf beim Schweißen bewertet. Wir haben also nicht die Erwärmung der Schweißnaht selbst oder die Wärmeleitung der Schweißnaht an die Oberfläche betrachtet, sondern die Erwärmung der Bauteiloberfläche durch Schallabsorption“, erklärt Christopher Pommer, wissenschaftlicher Mitarbeiter am SKZ. Die Temperaturverteilung sollte dabei einen Hinweis auf die Energieeinbringung in das Bauteil während des Schweißprozesses wiedergeben. „Hierbei war weniger die Bestimmung einer Absoluttemperatur relevant, sondern vielmehr die Änderung der Bauteiltemperatur im Vergleich zu einer Referenzschweißung“, so Pommer.
Analyse anhand von Differenzbildern
Üblicherweise werden zur Erfassung eines Thermogramms sogenannte Histogramme erstellt, mit deren Hilfe zahlenmäßig erfasst werden kann, wie häufig eine Temperatur in einem Thermogramm vorhanden ist. Um effizient eine Vielzahl an Schweißungen thermografisch auswerten zu können, wurde am SKZ eine Auswertungssoftware weiterentwickelt. Mit dieser können rechnerische und visuelle Mittelwerte aus mehreren Schweißungen erzeugt werden. Die Software ermöglicht neben der klassischen Temperaturmessung/-aufzeichnung zudem die Erstellung von Differenzbildern. Anhand von Temperaturunterschieden einzelner Pixel können visuelle Unterschiede nachvollziehbar dargestellt und messtechnisch erfasst werden. Hierdurch kann beispielsweise eine schnelle Gegenüberstellung von verschiedenen Schweißungen zu einer Referenz (z.B. Mittelwert eines Prozesses) erfolgen. Eine solche Auswertungsmethode war Grundvoraussetzung, um schnell eine Vielzahl an Schweißungen betrachten zu können, wie es für den Ultraschallschweißprozess bei Schweißzeiten von unter einer Sekunde erforderlich ist.
Fazit
Im Rahmen des Projekts konnten viele Einflüsse auf den Schweißprozess und auf die resultierende Oberflächentemperatur ermittelt werden. Die Ergebnisse ließen Zusammenhänge zwischen der Oberflächentemperatur von Bauteilen und der Schweißnahtqualität erkennen. Diese waren stark abhängig von den Prozessparametern, den Materialien und der Schweißnahtgeometrie. Ein großer Vorteil der Thermografie liegt in der bildhaften Darstellung und der Vielzahl an unterschiedlichen Auswertungsmöglichkeiten. So konnten insbesondere Prozesseinflüsse visuell bewertet und Unregelmäßigkeiten bzw. Fehlerquellen an industriellen Bauteilen lokal zugeordnet werden.
