Kurz vorab zur Technik: Oft sind in diesen Fällen Peltier-Kühlgeräte eine gute und sichere Wahl. Der Unterschied zu Kompressor-Kühlern ist, dass Peltier-Geräte lageunabhängig eingesetzt werden können und relativ unempfindlich gegen staubige und schmutzige Atmosphäre, sowie einfach zu reinigen sind. Zudem reicht die zulässige Umgebungstemperatur von Peltier-Kühlern in Bereiche von +70°C und mehr. Ein weiterer Vorteil der Peltier-Geräte ist, dass sie keinerlei Kühlflüssigkeiten enthalten, welche die Umwelt gefährden können. Für den größten Teil der Anwendungen, die durch schnelle oder ständige Lageänderungen, Beschleunigungs- und Fliehkräfte, sowie Schock oder Vibrationen beeinflusst werden, sind marktübliche Peltier-Standardkühlgeräte verwendbar. Lm-therm verfügt hier über ein umfangreiches Angebot mit Kühlleistungen von 30 bis 800W. Diese sind, je nach Typ, für den Betrieb an 12 oder 24V Gleichspannung oder an einer Wechselspannung zwischen 120 und 230V ausgelegt. Je nach Platzangebot im Schaltschrank oder Gehäuse, können sie halb eingebaut oder komplett außerhalb angebaut werden (Montageart). Diese Peltier-Standardgeräte erfüllen bereits hohe Anforderungen und sind praktisch wartungsfrei. Sie können in jeder Lage montiert werden und sind für Indoor- und Outdoor-Anwendungen geeignet. Wenn aber der „Standard“ im Projekt nicht ausreicht, weil kundenspezifische Anpassungen für die Lösung erforderlich sind, ist das für Lm-therm kein Problem. Im Folgenden werden Anwendungen beschrieben, die durch Sonderlösungen von Lm-therm realisiert wurden.

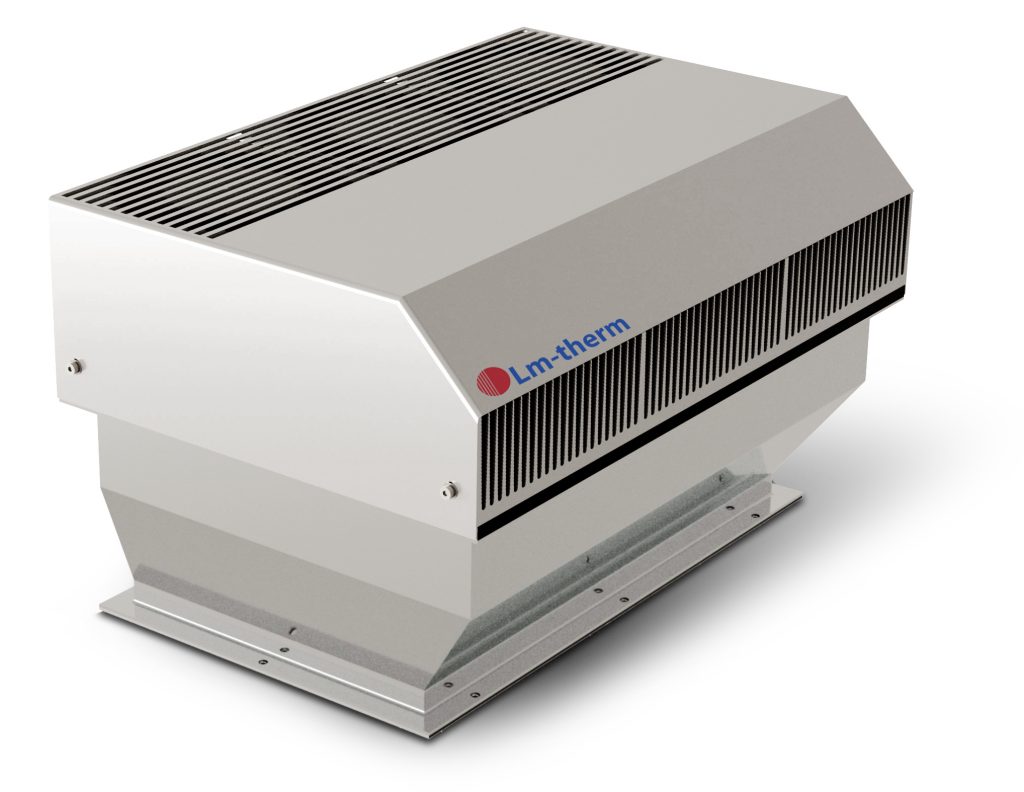

Erste Sonderlösung: Peltier-Kühlung für Maschinensteuerschränke einer Spezialanwendung
In einer Spezialanwendung waren sechs Schaltschränke im Einsatz, die mit mehreren Filterlüftern und jeweils einem unterdimensionierten Standard-Peltier-Kühlgerät ausgestattet waren. Beim Betrieb der Anlage trat, neben starken Erschütterungen und hohen Umgebungstemperaturen bis zu 80°C, eine hohe Verlustleistung auf, so dass die dadurch erzeugte Übertemperatur nicht mehr aus den Schaltschränken abgeführt werden konnte. Infolgedessen sind die im Schaltschrank verbauten SPS ausgefallen und haben den Betrieb der Anlage unterbrochen. Die LM-Therm-Technikabteilung hat in diesem Sonderfall vor Ort die Situation aufgenommen, die Problematik analysiert und in der Folge eine Lösung erarbeitet, die jetzt den Betrieb sicherstellt. Nach einer kurzen Entwicklungsphase wurden sechs Peltier-Kühlgeräte konstruiert und produziert, die bei einer normalen Netzspannung eine Kühlleistung von 300W (L35/L35) erzeugten. Zusätzlich musste bei diesem Sonderbau aufgrund der sehr beengten Einbauverhältnisse, die Konstruktion der Luftführungsrahmen und der Hauben angepasst werden, um die Schränke bestmöglich zu kühlen.
Zweite Sonderlösung: Peltier-Kühlung für 19″-Einschub
Für einen anderen Kunden realisierte Lm-therm Peltier-Geräte mit einer Kühlleistung von 50W, die in die Frontplatten von 19″ Systemen integriert wurden. Es gab bei dieser Anwendung keine andere Möglichkeit für die Montage des Kühlgerätes. Außerdem musste eine Vermischung der Gehäuseinnenluft und der Umgebungsluft verhindert werden. In der Kundenanwendung entstanden unter anderem hohe Beschleunigungskräfte und Erschütterungen, die den Einsatz von Kompressor-Kühlgeräten nicht zuließen. Gleichzeitig war durch die bauseitigen Platzvorgaben nur eine Peltier-Lösung möglich.

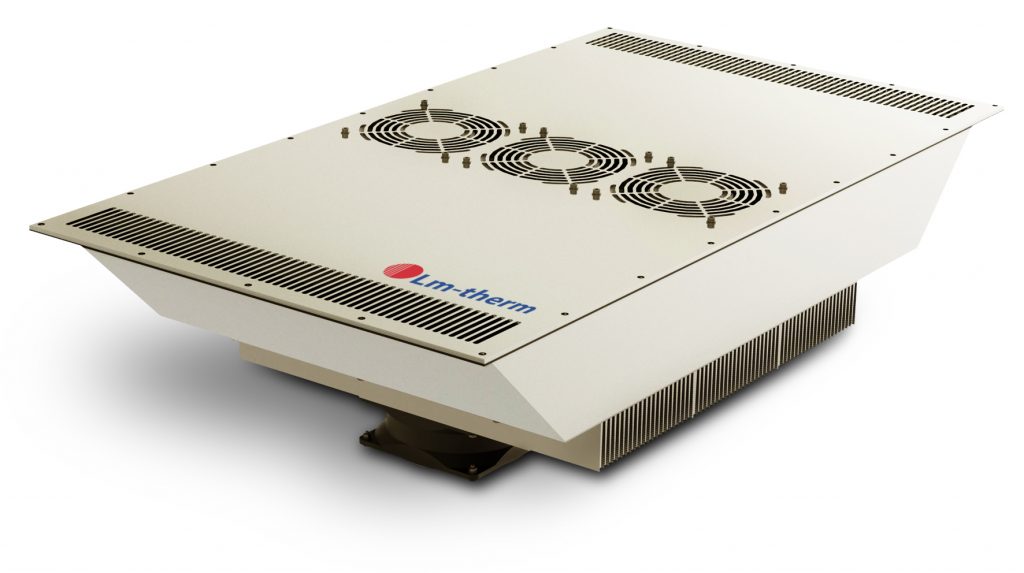

Dritte Sonderlösung: High-Performance-Peltier-Kühler für Kompletteinbau
Für eine Anwendung bei RWA-Schaltschränken war die Anforderung, die darin befindlichen Akkus auf einer konstanten Temperatur zu halten, um eine Verkürzung der Lebensdauer und somit einen vorzeitigen Austausch zu vermeiden. Aufgrund der Brandschutzklasse der Schaltschränke und der Umgebungsbedingungen, die vorlagen, wurde eine kühlmittelfreie Lösung favorisiert. Diese musste jedoch aufgrund der Einbau-Geometrien komplett in den Schaltschrank integriert werden. Die abzuführende Verlustleistung betrug bis zu 900W. Die von LM-Therm konstruierte Lösung erfüllte diese Anforderungen und gestattete durch die frei wählbare Einbaulage bei Peltier-Kühlern den Einsatz in allen Schaltschränken des Kunden, unabhängig von deren Form und Aufstellungssituation.
