Komplexe Anlagen und sich ständig ändernde Umgebungsbedingungen aufgrund des Klimawandels stellen Anlagenbetreiber und -hersteller vor große Herausforderungen. Zum Schutz der Anlagen sind sichere und effiziente Kühlungs- und Heizungslösungen unabdingbar. Nicht immer eignen sich Standardanwendungen. LM-Therm ist spezialisiert auf die Entwicklung und Umsetzung individueller Lösungen in der Schaltschrankklimatisierung. Nachfolgend werden einige Anwendungsfälle vorgestellt, die so betriebssicher umgesetzt wurden.

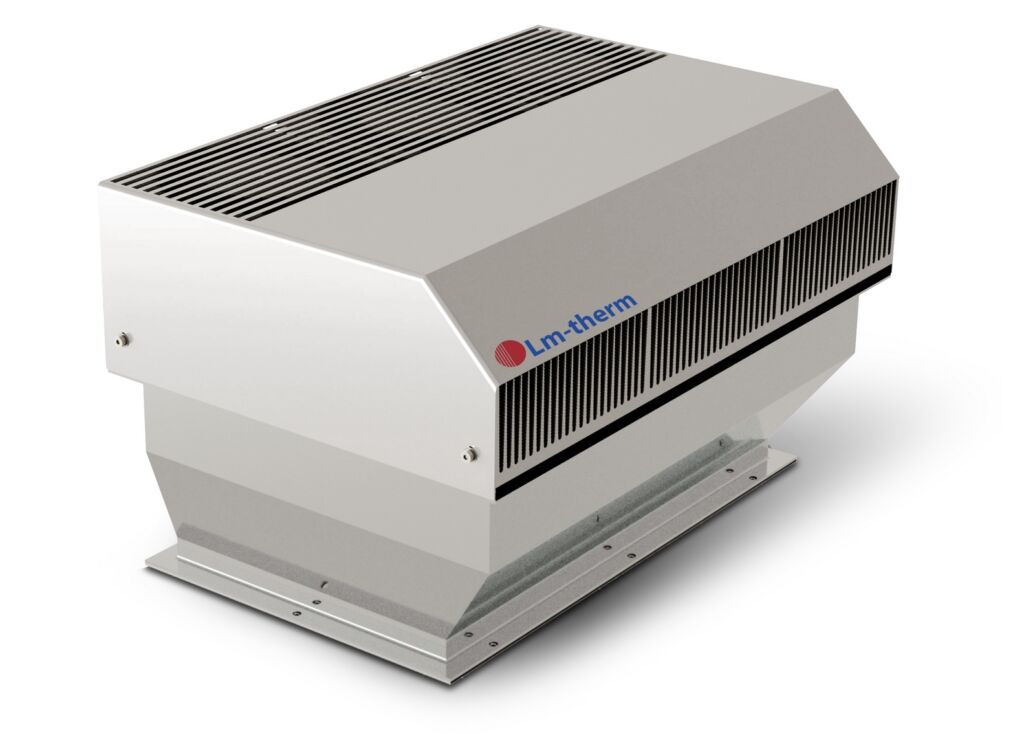

Bild 1 | Sonderbau Peltier-Kühlgerät
Lm-therm 300W mit Luftführungsrahmen und Spezialhaube
Bild 1 | Sonderbau Peltier-Kühlgerät Lm-therm 300W mit Luftführungsrahmen und SpezialhaubeBild: Lm-therm Elektrotechnik AG

Hitze, Frost, Luftfeuchtigkeit, Umwelteinflüsse, aber auch die Packungsdichte können die Lebensdauer der im Schaltschrank befindlichen Elektronik massiv reduzieren. So kann Hitze im Schaltschrank zu Fehlfunktionen oder Ausfällen von elektronischen Komponenten führen, bis hin zum Totalausfall der Anlage. Auch Frost kann Schäden an elektromechanischen Bauteilen hervorrufen, indem sich beispielsweise die Eigenschaften von Isolierstoffen aus Kunststoff negativ verändern. Eine oft unterschätzte Gefährdung der Elektronik ist kondensierende Luftfeuchtigkeit, die zur Korrosion im Schaltschrank führen kann. Gleichzeitig steigt die Ausfallwahrscheinlichkeit durch Ableitströme, Kriechströme oder Kurzschlüsse. Negative Umwelteinflüsse wie Staub, Wasser, chemische oder brennbare Substanzen gefährden zusätzlich die Betriebssicherheit von Schaltschränken. Mit einem an die jeweiligen Anforderungen angepassten Wärmemanagement wird eine hohe Betriebs- und Funktionssicherheit sichergestellt, Ausfälle werden nachhaltig verhindert und eine Reduzierung der Lebensdauer von internen Bauteilen vermieden. Nicht immer reicht der Standard aus, weil kundenspezifische Anpassungen für ein optimales Wärmemanagement erforderlich sind. Im Folgenden werden Sonderlösungen beschrieben, die von LM-Therm entwickelt und umgesetzt wurden.

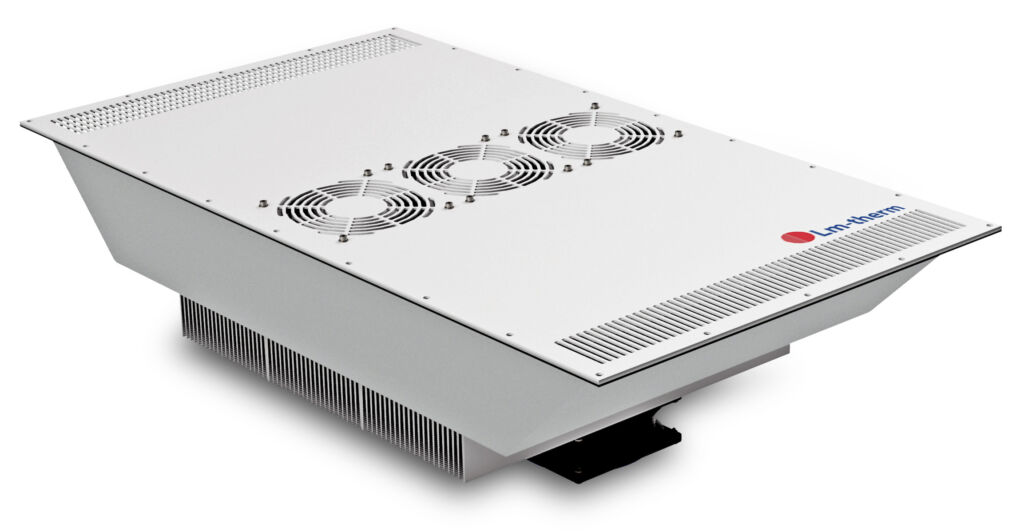

Bild 2 | Sonderbau Peltier-Kühlgerät
Lm-therm 900W für Kompletteinbau
Bild 2 | Sonderbau Peltier-Kühlgerät Lm-therm 900W für KompletteinbauBild: Lm-therm Elektrotechnik AG

Individuelle PeltierKühlung bei beengten Platzverhältnissen

In einem Unternehmen fielen die im Schaltschrank verbauten SPS aus, wodurch es zu einer Unterbrechung der Anlage kam. Grund für den Ausfall war, neben starken Erschütterungen und hohen Umgebungstemperaturen von bis zu 80°C, eine hohe Verlustleistung, sodass die dadurch erzeugte Übertemperatur nicht mehr aus den Schaltschränken abgeführt werden konnte. LM-Therm analysierte vor Ort das Problem und erarbeitete eine individuelle Lösung zur Sicherstellung des Betriebs der Anlage. Nach einer kurzen Entwicklungszeit wurden sechs Peltier-Kühlgeräte konstruiert und produziert, die bei einer normalen Netzspannung eine Kühlleistung von 300W (L35/L35) erzeugten. Aufgrund des Sonderbaus der Schaltschränke herrschten sehr beengte Einbauverhältnisse, wodurch die Konstruktion der Hauben und der Luftführungsrahmen angepasst werden mussten. Die Kühlung der Anlage funktioniert reibungslos. Die Wahl fiel auf die Peltier-Kühlung, da diese unempfindlich gegenüber Vibrationen ist und problemlos in mobilen Anlagen eingesetzt werden kann.

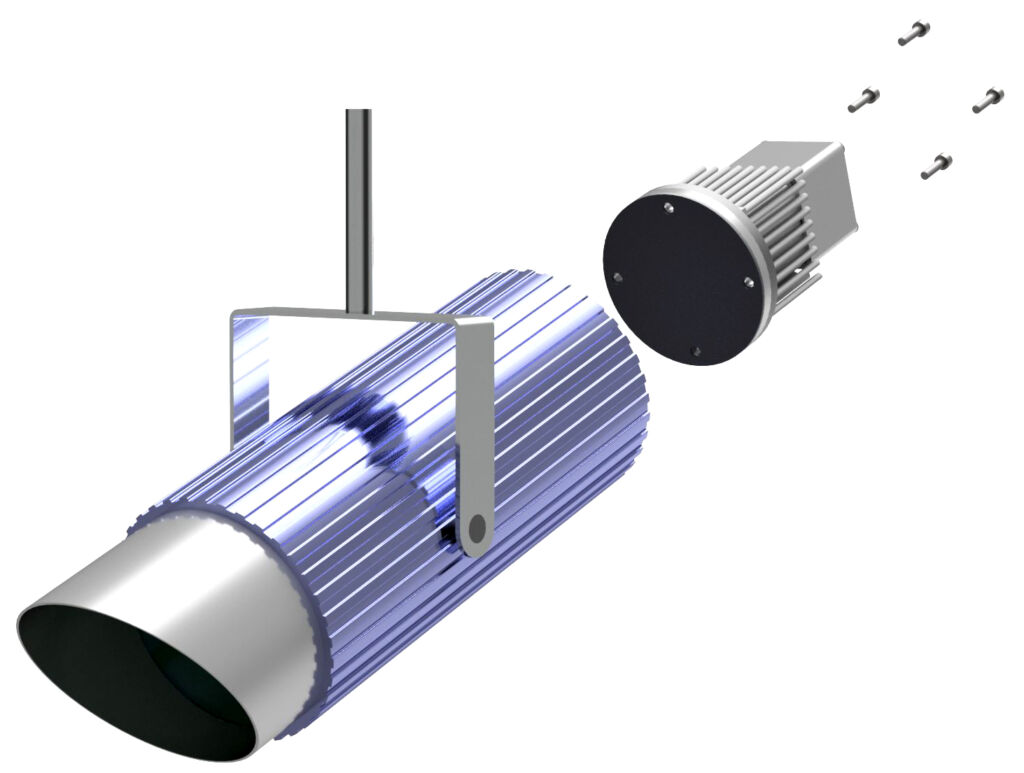

 Peltier Kamerakühlung: Die Lösung ist eine an das Gehäuse angepasste Direktkühlung für Kameras in Bereichen mit Umgebungstemperaturen bis 85°C.
Peltier Kamerakühlung: Die Lösung ist eine an das Gehäuse angepasste Direktkühlung für Kameras in Bereichen mit Umgebungstemperaturen bis 85°C.Bild: LM-Therm Elektrotechnik AG

Kühlmittelfreie Kühlung von Akkus

In RWA-Schaltschränken befanden sich Akkus, die auf einer konstanten Temperatur gehalten werden sollten. Auf diese Weise sollte deren Lebensdauer verlängert und ein vorzeitiger Austausch vermieden werden. Die vorherrschenden Umgebungstemperaturen und die Brandschutzklasse der Schaltschränke erlaubten keine Kühlung mithilfe von Kühlmitteln. Aus diesem Grund griff der Anbieter nach einer Analyse der Situation auf eine kühlmittelfreie Kühlung zurück. In diesem Fall war eine Standard-Lösung nicht möglich. Die Einbau-Geometrie erlaubte lediglich einen kompletten Einbau in den Schaltschrank. Zudem musste die abzuführende Verlustleistung bis zu 900W betragen. Entwickelt wurde eine frei wählbare Einbaulage bei Peltier-Kühlern, de den Einsatz der Kühlung in allen Schaltschränken des Kunden ermöglicht – unabhängig von deren Umgebungsbedingungen und Form.

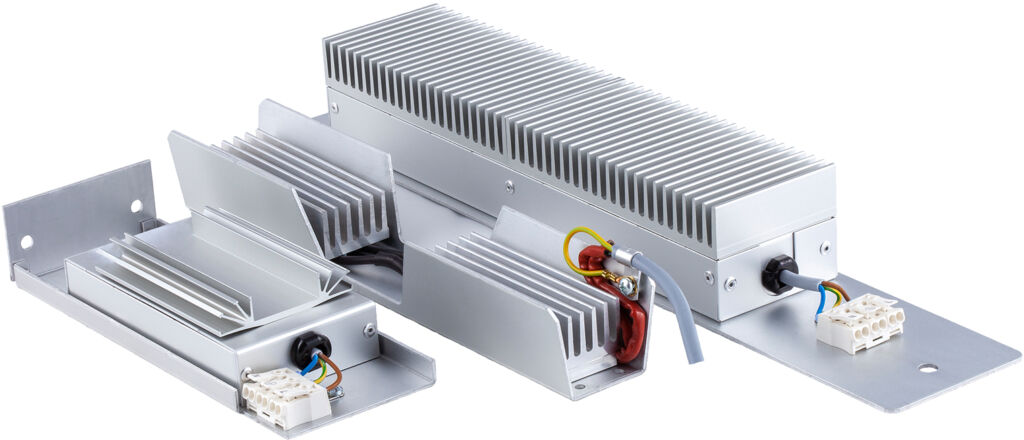

 LM-Therm bietet Sonderheizungen mit verschiedenen Anschlussarten,
Befestigungsmöglichkeiten sowie Anschlussarten und Sonderspannungen an.
LM-Therm bietet Sonderheizungen mit verschiedenen Anschlussarten, Befestigungsmöglichkeiten sowie Anschlussarten und Sonderspannungen an.Bild: LM-Therm Elektrotechnik AG

Direktkühlung in einem Kameragehäuse

Peltier-Kühlungen sind grundsätzlich für viele Probleme eine hervorragende Lösung. So lassen sich beispielsweise bei hochdrehenden Spindelantrieben mit Peltier-Kühlungen und den dazu gehörenden Regelgeräten die Temperaturen genau stabilisieren. Peltier-Kühler sind aber auch für andere spezielle Anforderungen die passende Lösung. So stimmte der Hersteller das Peltier-Gerät in Größe und Beschaffenheit auf die Anforderungen des Kunden ab. Der Anbieter entwickelte hier für einen Kunden eine an das Gehäuse angepasste Direktkühlung für Kameras, inklusive Montagebohrungen. Die Herausforderung war nicht nur das kleine Gehäuse, sondern auch die Umgebungstemperaturen von bis zu 85°C.
