Neue Ausgabe der IEC61918 regelt SPE-Verkabelung

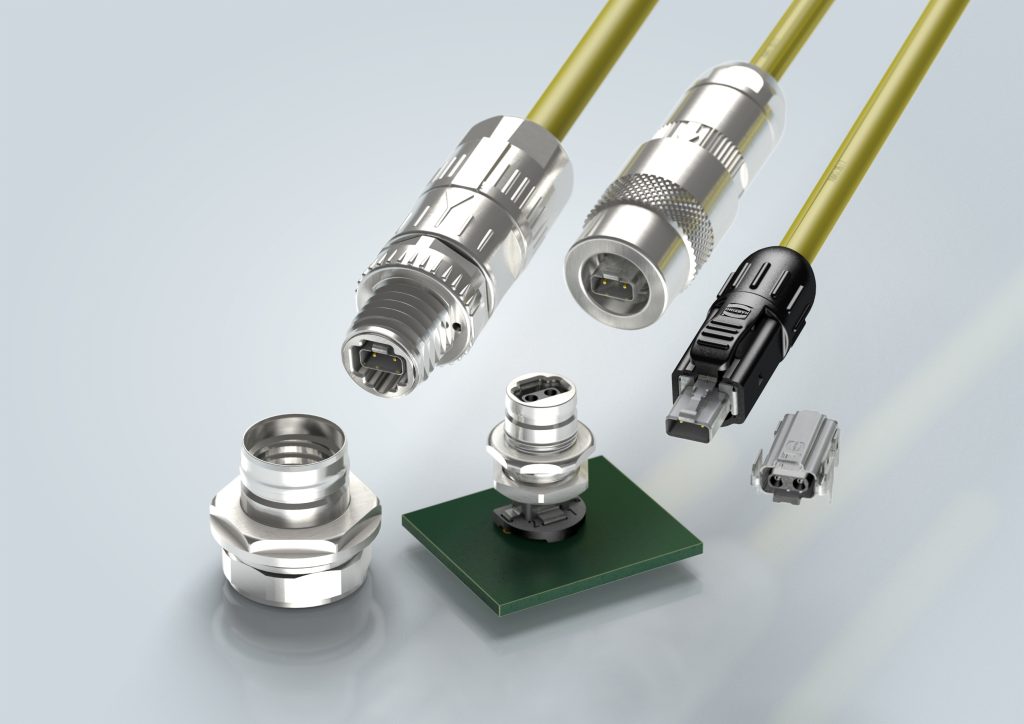

Bild: Harting AG & Co. KG

Die neue Ausgabe der IEC61918:2018/AMD1:2022 Amendment 1 ist der Installationsstandard für Kommunikationsnetzwerke in industriellen Anlagen, Maschinen und Automatisierungsinseln. Sowohl Verkabelungsinfrastruktur als auch die zu verwendenden Komponenten wie Kabel und Verbinder werden für alle Automatisierungsprofile klar definiert. Dabei werden Verkabelungslösungen mittels Glasfaserkabel, symmetrischen Kupferkabeln und für Wireless Medien betrachtet. Das neue Amendment zur IEC61918 adressiert die neuen 1-paarigen Verkabelungsstrukturen für Single Pair Ethernet (SPE) und die dazugehörige Fernspeisung PoDL (Power over Data Line). Damit erhalten die Anwender konsistent mit der ISO/IEC11801-3 (Industriegebäude) klare Vorgaben für die Infrastrukturkomponenten. Der Anhang 1 (AMD1) referenziert auf die Kabelstandards für 1-paarige Datenkabel nach IEC61156-11/12/13/14 und den Standard für die 1-paarigen Datensteckverbinder nach IEC63171-6. Mit der neuen Version der IEC61918 ist nun normativ klar und eindeutig beschrieben, wie und mit welchen Komponenten eine Sensor-to-Cloud-Dateninfrastruktur in industrieller Anwendung aussehen muss, damit die Kompatibilität zu den angrenzenden Netzwerkbereichen und den angebundenen Geräten sichergestellt ist.
