Interview Push-Pull-Steckverbinder M12
Endlich Einigkeit bei M12 Push-Pull?

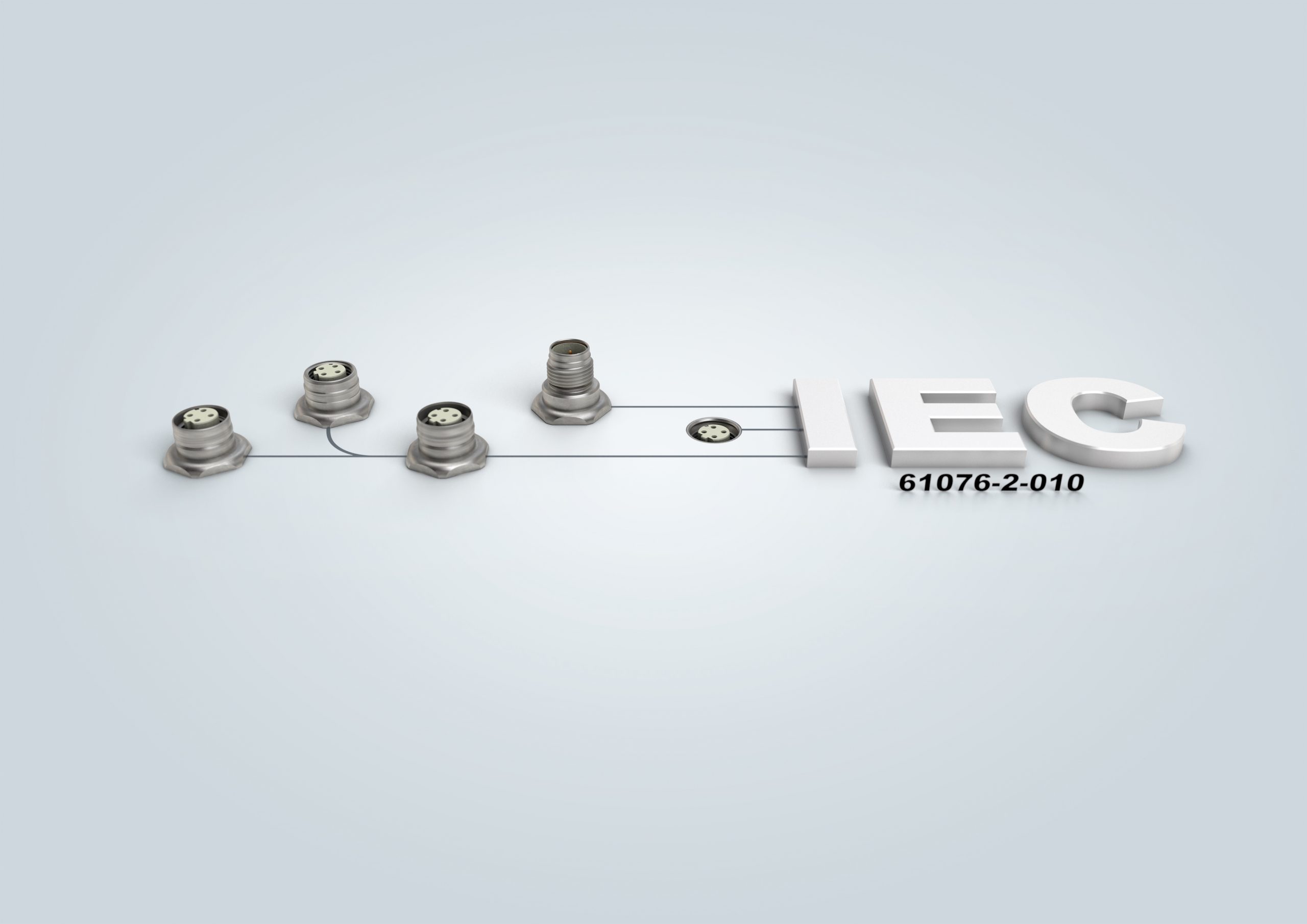

Nachdem Steckverbinder-Hersteller bei M12 Push-Pull-Verriegelungen lange verschiedene Ansätze verfolgt haben, bringt die IEC61076-2-010 endlich ein branchenweit einheitliches System. Diese Meinung vertreten Dirk Peter Post, Head of Global Product Management Circular Interface Connectors bei Harting Electronics, und Jürgen Sahm, Senior Specialist Product Marketing Circular Connector bei Phoenix Contact, im Interview. In einer Presseerklärung im Frühsommer hatten Phoenix Contact, Harting, Molex, Murrelektronik, Binder, Conec, Escha und Weidmüller bereits bekannt gegeben, einen neuen Standard für die Push-Pull-Verriegelung von M12-Steckverbindern am Markt etablieren zu wollen. Das Ziel der herstellerübergreifenden Kompatibilität soll mit der 2020 veröffentlichten Norm schon bald umgesetzt werden.

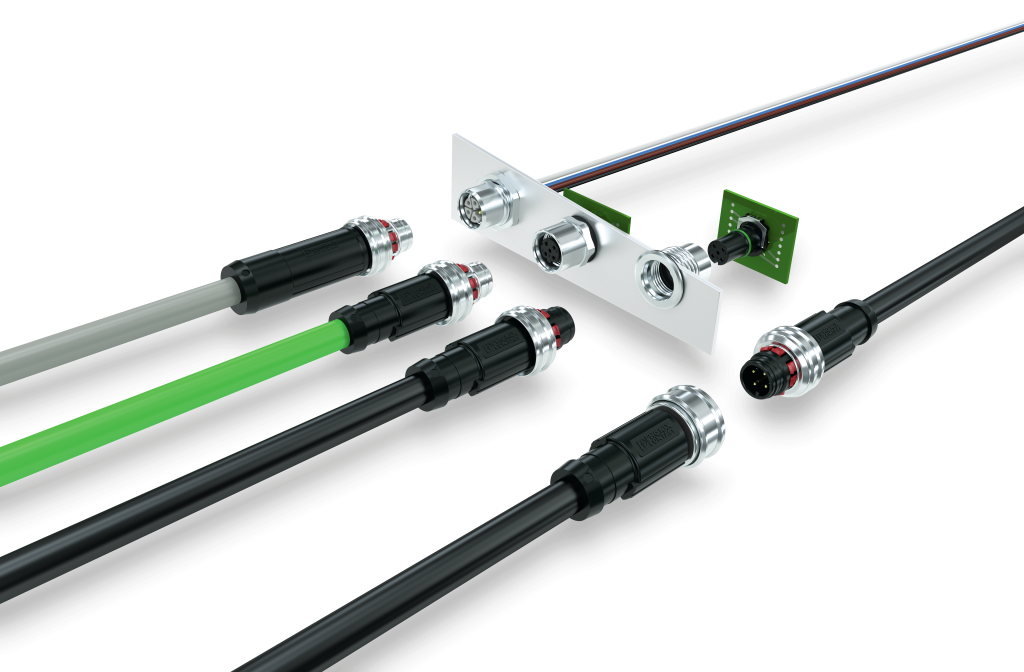

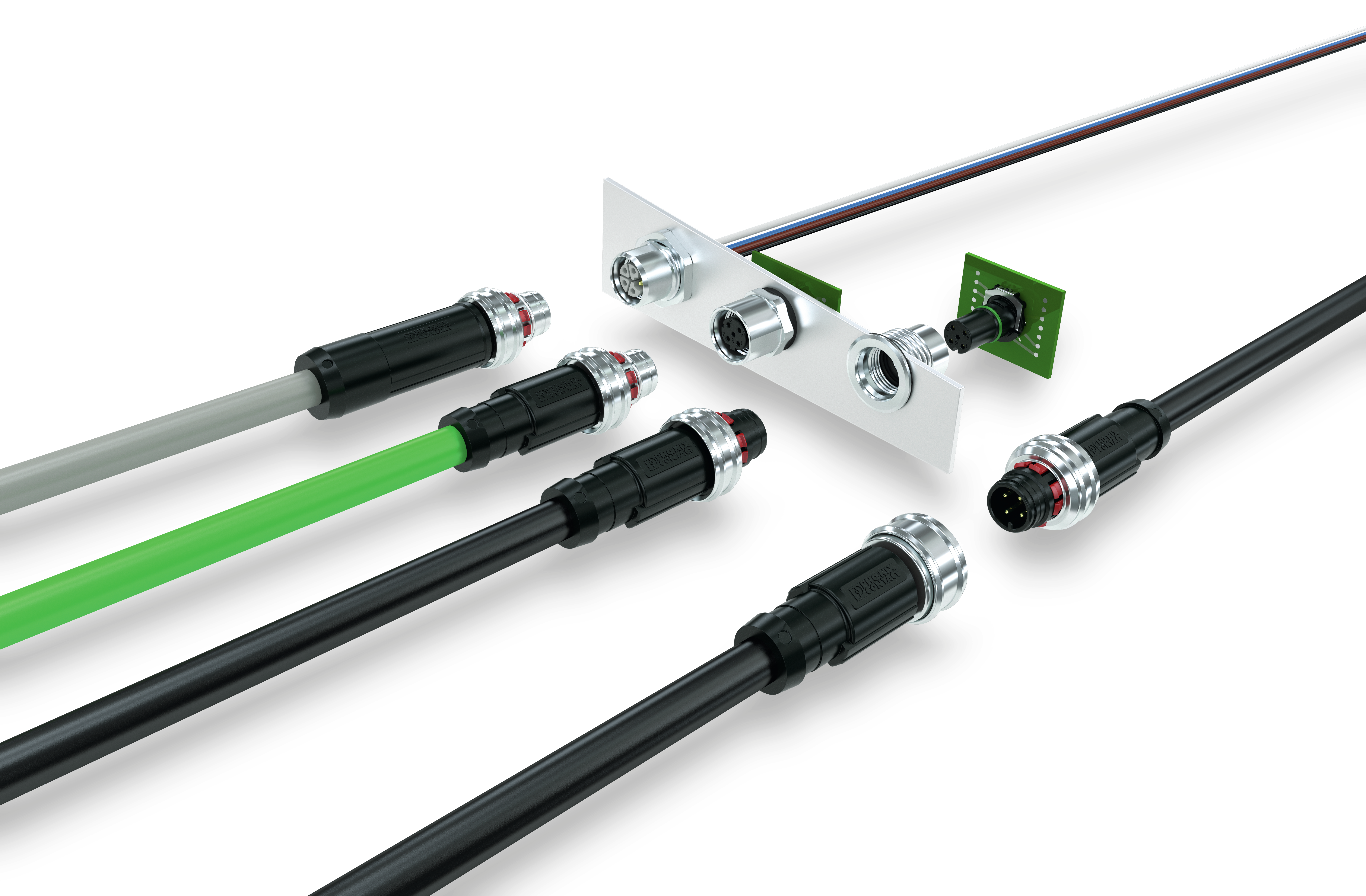

Bild: Harting Stiftung & Co. KG (Holding)

Es wird derzeit viel über neue Schnellverriegelungssysteme gesprochen. Welche Neuigkeiten gibt es für Rundsteckverbinder M12? @Interview_Grundschrift:Jürgen Sahm: Dieses Thema wird seit Jahren im Markt diskutiert. Verschiedene proprietäre Lösungen haben dabei punktuell zu Erfolgen geführt, ein Marktstandard konnte in der Vergangenheit jedoch nicht erzielt werden. Der Wunsch nach einem einheitlichen, standardisierten System ist aber nie verstummt und heute aktueller denn je. Der neue Ansatz M12-Steckverbinder mit Push-Pull-Schnellverriegelung bietet jetzt das Potenzial für einen herstellerübergreifenden Marktstandard. Die Reichweite einer einheitlichen Technologie ist immens und bedeutend für viele Zweige der Industrie. Welche Vorteile bietet eine Push-Pull-Verriegelung beim M12-Steckverbinder? @Interview_Grundschrift:Dirk Peter Post: Die Verriegelung mittels Push-Pull bringt eine hohe Zeitersparnis von circa 80 Prozent beim Anschließen der Automatisierungskomponenten, da ein Verschrauben nicht mehr erforderlich ist. Auf das Jahr hochgerechnet lassen sich so enorme Einsparpotenziale in der Montage realisieren. Durch das verbesserte Handling können Geräteports zudem kompakter angeordnet werden, was dem Wunsch nach Miniaturisierung und wirtschaftlicher Verkabelung entspricht. Neben der Zeitersparnis entfällt die Überprüfung des korrekten Anzugsmoment der Verriegelung mittels Drehmomentschlüssel. Der Anwender erhält ein akustisches Feedback, das die korrekte Verriegelung anzeigt. Somit haben wir eine einfache, schnelle und sichere Verriegelung. Sie haben den Wunsch des Markts nach einem standardisierten System angesprochen. Wie sieht es mit einem normierten Standard für M12 mit Push-Pull aus? @Interview_Grundschrift:Sahm: Es gibt eine Norm, die sämtliche Ausführungsformen für einen M12-Push-Pull-Standard beschreibt. Die IEC61076-2-010 beschreibt sowohl eine Innen- als auch eine Außenverriegelung mittels Push-Pull. Sie enthält damit alle Varianten, die für eine durchgängige Systemlösung im Umfeld der Automatisierungstechnik Anwendung finden. Somit kann die IEC61076-2-010 als Erweiterung des M12-Standards mit Schraubverriegelung gesehen werden, wie er in der Basisnorm IEC61076-2-101 beschrieben wird. Der Clou ist, dass die einzige Änderung zum etablierten M12 darin besteht, dass das M12-Gewinde um einen Einstich ergänzt wird und gleichzeitig die bewährten Eigenschaften des M12-Vollgewindes beibehalten werden. Dadurch können die Geräte mittels eines sogenannten M12-Duo-Ports universal ausgerüstet werden und sind zukünftig wahlweise mit Push-Pull oder mit den am Markt weit verbreiteten M12-Schraubsteckverbindern anschließbar, also beide Anschlüsse sind möglich. Sogar Leitungsverlängerungen durch fliegende Push-Pull-Kupplungen können mit marktüblichen Standardkomponenten umgesetzt werden.

Gibt es weitere Konzepte und Normen zum Thema M12-Push-Pull? @Interview_Grundschrift:Post: Neben der IEC61076-2-010 gibt es auch noch die IEC61076-2-012, die eine Push-Pull-Innenverriegelung beschreibt. Die 012 entstand aus Konzepten vorhandener, nicht genormter PP-Industriesteckverbinder, die in das M12-Format hinein konstruiert wurden. Deshalb gibt es keine homogene Integration in die M12-Welt. Wie unterscheiden sich diese Normen im weiteren Vergleich? @Interview_Grundschrift:Sahm: Obwohl beide Normen dem gleichen Zweck der Schnellverriegelung dienen, sind sie doch sehr verschieden. Während die IEC61076-2-010 auf dem Vollgewinde aus der Ursprungsnorm IEC61076-2-101 basiert und somit den Weltstandard für Automatisierungskomponenten in seiner bekannten Form unangetastet lässt, wurde bei der IEC61076-2-012 das Gewinde durch drei Segmente unterbrochen. Die Gewindeunterbrechungen sind notwendig, damit die drei Rasthaken des Kabelsteckers durch das Gewinde in die Rastposition eintauchen können. Solche Systeme erfordern, dass die Winkelzuordnung zwischen Push-Pull-Mechanismus und Kontaktträger bei der Geräteintegration sehr genau eingehalten wird, da sonst der Push-Pull-Steckverbinder blockiert und nicht mehr in den Port steckbar ist. Bei der Lösung auf Basis der IEC61076-2-010 ist keine Gewindeunterbrechung erforderlich, da die Rastkontur an den Anfang des M12-Gewindes gelegt wurde und als Einstich auf einfache Art bei der Gewindeherstellung im Standardprozess realisiert werden kann. Das macht das Design-in für den Gerätehersteller besonders einfach. Die Gerätesteckverbinder sind genauso wie beim bewährten M12-Standard rotationssymmetrisch ausgelegt, wodurch die Push-Pull-Mechanik des Geräteports nicht zur Kodierung des M12-Kontaktträgers ausgerichtet werden muss. Dies gibt dem Gerätehersteller einen hohen Freiheitsgrad, die Kabelabgänge der Ports einfach und vor allem wirtschaftlich zu gestalten. Die M12-Basisnorm -101 und die Push-Pull-Norm -010 sind auch bezüglich der Design-in-Anforderungen konsistent, sie arbeiten sozusagen im Gleichschritt. Das geht soweit, dass ein herkömmlicher M12-Port mit Standardgewinde – ohne konstruktiven Eingriff in die Gerätekonstruktion – durch einen kompatiblen Duo-Port mit Push-Pull ausgetauscht werden kann und das sogar nachträglich bei bestehenden Gerätekonzepten. Hinzu kommen noch weitere Vorteile, beispielsweise dass die Push-Pull-Verriegelungselemente in Kunststoff oder Metall ausgeführt werden können. Dadurch sind kostengünstige Push-Pull-Steckverbinder aus Kunststoff herstellbar, die in erweiterten Applikationsbereichen wie Agrar- oder Chemieindustrie einsetzbar sind. Gibt es eine Tendenz, welche Norm von den etablierten großen M12-Herstellern unterstützt wird und warum? @Interview_Grundschrift:Post: Ja, die gibt es. Die acht für M12-Steckverbinder etablierten Hersteller Weidmüller, Conec, Escha, Molex, Murrelektronik, Binder, Harting und Phoenix Contact haben sich für die Unterstützung der IEC61076-2-010 ausgesprochen. Die Hauptgründe dafür sind die herstellerübergreifende Funktionssicherheit und wirtschaftliche Herstellbarkeit durch die Nähe zur Basisnorm 101 sowie eine einfache Integration ins Gerät, ohne große Aufwände bei Design-in. Ebenfalls spielen die schnelle und breite Verfügbarkeit des neuen Systems und die Investitionssicherheit durch eine breite Herstellerunterstützung eine große Rolle. Aus diesen Gründen fließt die DNA der M12-Basisnorm (-101) in die 010 unverändert ein und wird mit dem Know-how der oben genannten M12-Hersteller zu einem neuen Welt-Standard fortgeschrieben. Dadurch, dass sich die Hersteller nicht nur normativ, sondern auch in der Praxis einer abgesicherten herstellerübergreifenden Austauschbarkeit des Push-Pull-Systems verschrieben haben, kann sich der Anwender eines wie vom M12-Standard gewohnten breiten, technisch ausgereiften Produktportfolios mit allen Vorzügen des Multi-Sourcing bedienen.

Harting Stiftung & Co. KG (Holding)
