Die Kommunikation mit Sensoren oder Aktoren im Feld über das Netzwerk ist heute noch nicht weit verbreitet, da diese Komponenten in der Regel Feldbus-Schnittstellen oder eine analoge Schnittstelle besitzen und somit nicht grundsätzlich netzwerkfähig sind. Mit einer neuen Lösung können Sensoren aber zum intelligenten Bestandteil der IT-Infrastruktur werden. Das System von Perinet basiert auf hybridem Single-Pair-Ethernet und ermöglicht die direkte, vollverschlüsselte Kommunikation zwischen der Datendrehscheibe im Unternehmen und jedem einzelnen Sensor bzw. Aktor im Feld (alle nachfolgenden Ausführungen gelten immer auch für Aktoren).

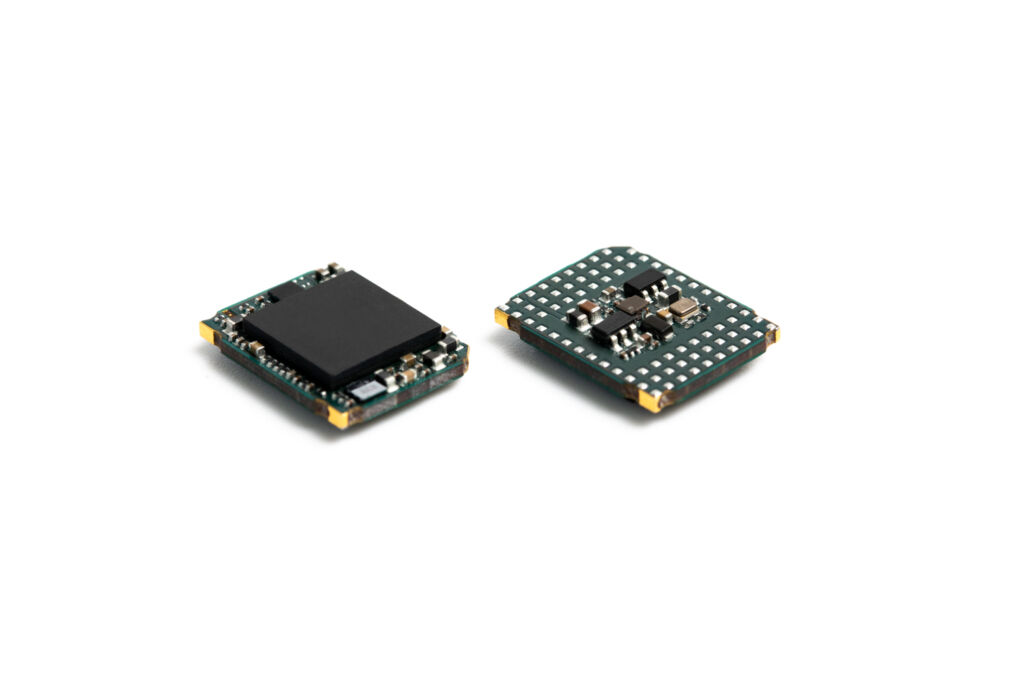

Das System, das auf dem PeriCore-SPE-Kommunikationsmodul basiert, erlaubt den Zugang zu allen relevanten Prozessdaten und eröffnet neue Möglichkeiten in einer Vielzahl von Anwendungsfällen. Mit diesem Single-Pair-Ethernet-Modul können Anwender in der Industrie und Gebäudeautomation vormals analoge Sensoren direkt in IIoT- und IoT-Systeme integrieren.
So vereinfacht es die Einbindung neuer Sensoren in die IT-Infrastruktur und ermöglicht die Überbrückung großer Distanzen, beispielsweise wenn sich Sensoren weit weg befinden. Dabei kann die bereits bestehende Infrastruktur weiter genutzt werden. Zudem lassen sich über SPE viel mehr Daten übertragen, da die Bandbreite einer Ethernet-Infrastruktur weit über der von Feldbussen liegt. Es können aber nicht nur die Daten vom Sensor zur Steuerung weitergegeben werden – auch der umgekehrte Weg ist möglich, um an den Sensor beispielsweise Konfigurationsdaten zu übertragen.
Development Kit vereinfacht Anwendung
Das kürzlich vorgestellte PeriCore Development Kit erlaubt das einfache Design-in des Moduls in unterschiedlichste Sensoren und Aktoren, unabhängig von Typ und Hersteller. Das Development Kit wurde speziell für das PeriCore-Modul zur Implementierung der SPE-Technologie in Feldgeräte entwickelt. Es beinhaltet neben den vielfältigen Schnittstellen alle notwendigen Bestandteile für eine schnelle und effiziente Programmierung, um ein Entwicklungsprojekt von A bis Z umzusetzen. Unter anderem ist auch eine Referenzanwendung enthalten, die dem Nutzer sowohl den thematischen Einstieg als auch die individuelle Anpassung erleichtert.

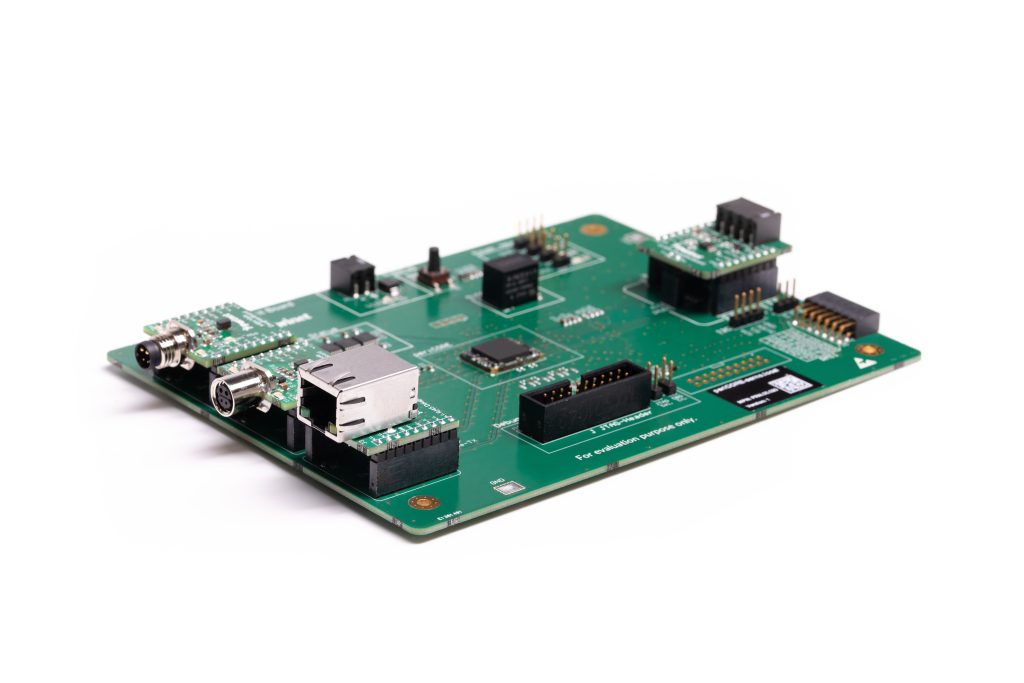

Das Kit beinhaltet u.a. das Development Board und auswechselbare Daughter Boards zur Entwicklung kundenspezifischer Schnittstellen für dedizierte Sensoren und Aktoren. Den Einsatz in der Gebäudeautomation ermöglicht eine entsprechende Adapterkarte. Die Daughter-Board-Erweiterungen des Development Kits basieren auf Steckverbindern führender Hersteller. Auch die Federkraftklemmen SM/SR99 von Metz kommen zum Einsatz, sie dienen als Basis für kostengünstige und kompakte Anschlusslösungen. Im PeriCore Development Kit sind diese Klemmen auf den Schnittstellenplatinen verbaut und erlauben die Entwicklung von kosteneffizienten Daisy-Chain-Konfigurationen.
Entwickler auf Seiten der Sensor-OEMs können mit dem Development Kit ihre passiven Produkte einfach und schnell in aktive Netzwerkteilnehmer transformieren und somit für die Digitalisierung aufrüsten. Das Projektmanagement profitiert von kurzen Projektzyklen und einer geringen Ressourcenbindung.

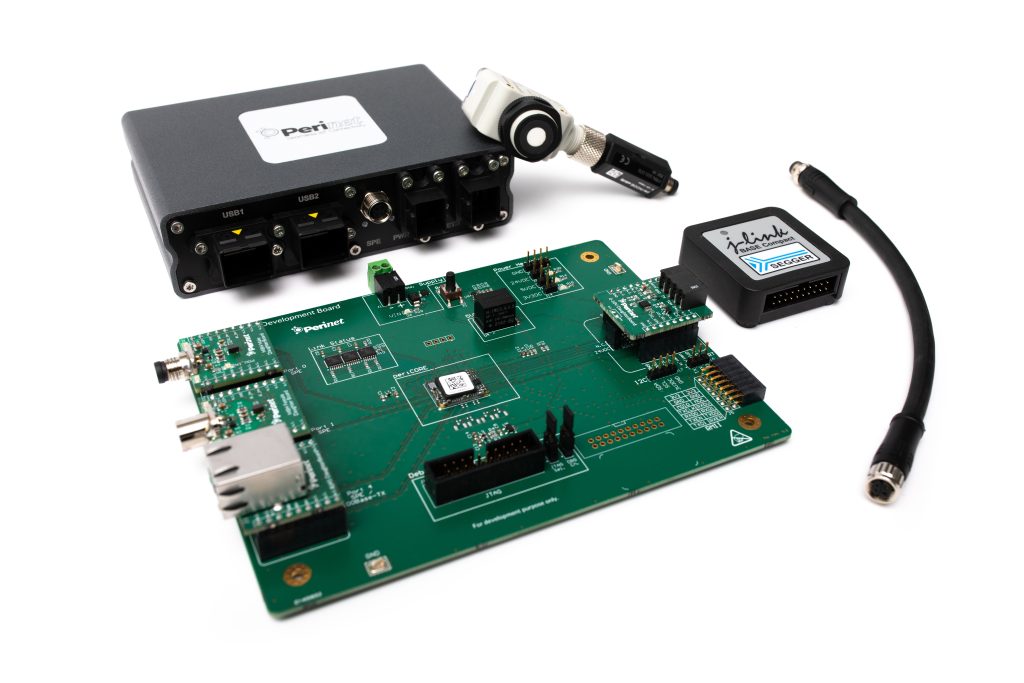

Das PeriCore Development Kit erlaubt das Design-in des Moduls in unterschiedlichste Sensoren und Aktoren, unabhängig von Typ und Hersteller. – Bild: Perinet GmbH

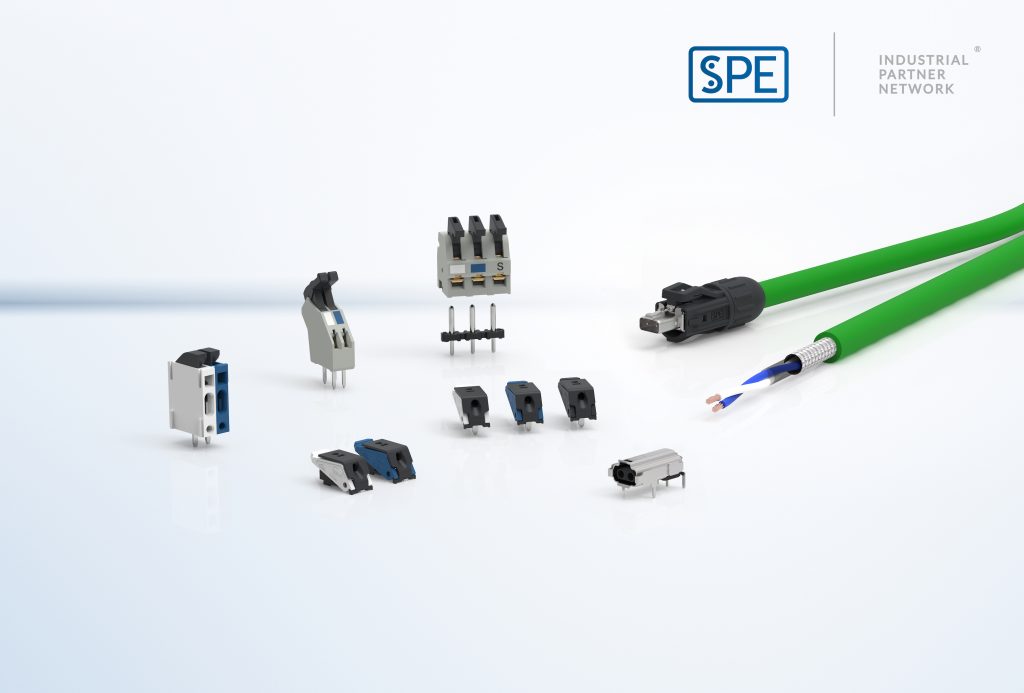

SPE-Lösungen von Metz Connect – Bild: Metz Connect GmbH
Push-in-Einzelklemmen für SPE-Module
Mit den flexibel platzierbaren SM99S- und SR99S-Einzelklemmen bietet Metz Connect eine Anschlusslösung, um den begrenzten Bauraum auf den Leiterplatten optimal zu nutzen. Die Farbgebung der Klemme spiegelt die SPE-Kabelfarbkodierung wider. Für die Anwendung bietet die Kabelfarbkodierung den Vorteil eines schnellen und fehlerfreien Anschlusses.
Die Klemmen haben eine kompakte Bauform von 5,8×6,6×14,5mm (BxHxT) für Anschluss-Querschnitte von 0,2 bis zu 1,5mm² und einen Nennstrom von 9A. Durch die Push-in-Technik für die Drahteinführung und den großen Fingerdrücker für die Drahtentriegelung besitzen sie den perfekten Bedienkomfort. Außerdem bieten sie eine sehr hohe Anschlusssicherheit durch ihre Drahtanschlussanzeige und einen Prüfabgriff zur Durchgangsprüfung. Die nach JEDEC20MSL1 reflowfähigen und Tape & Reel-verpackten Federkraftklemmen SM99S und SR99S bieten Flexibilität im Leiterplatten-Design, da sie als Einzelpole frei auf der Leiterplatte platziert werden können. Sie sind als SMT- und THR-Ausführung verfügbar und können in nahezu allen Applikationen in der Industrie- und Gebäudeautomation eingesetzt werden.
