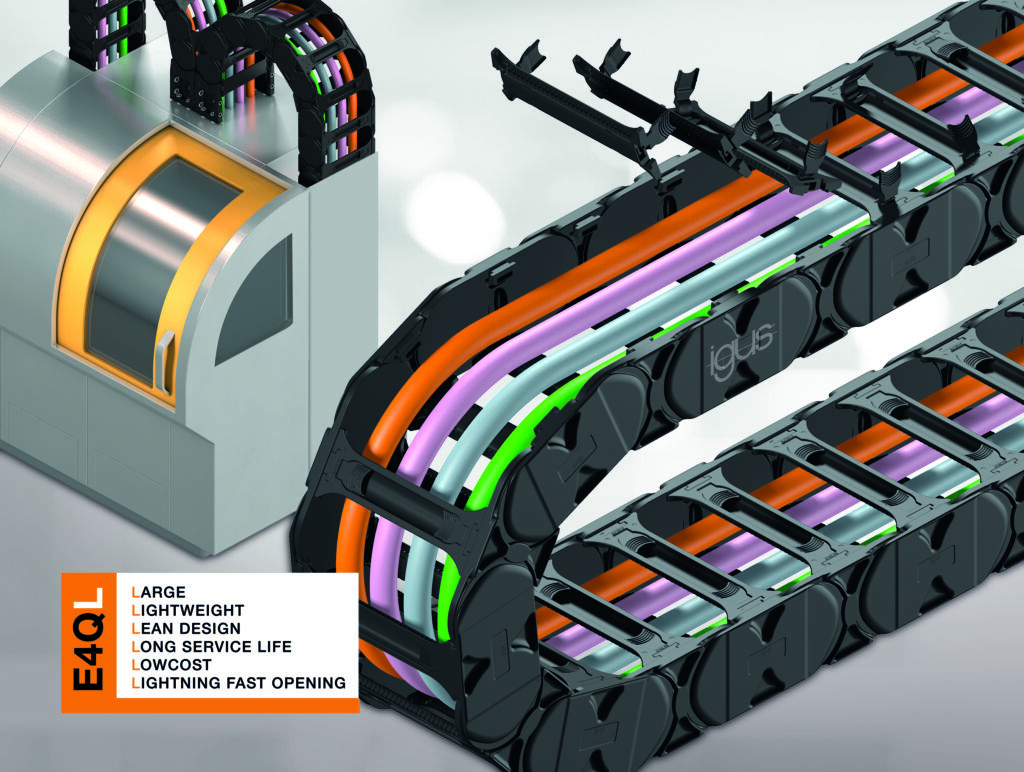

Günstige Energiekette für freitragende Anwendungen

Bild: igus GmbH

Die Energiekette E4Q von Igus für Anwendungen mit großen freitragenden Längen und hohem Füllgewicht ist ab sofort als L-Variante erhältlich. Mit dieser sollen Anwender, für welche die E4Q bislang überdimensioniert war, bis zu 20 Prozent Kosten einsparen können. Zu diesem Zweck haben die Konstrukteure das Design modifiziert. Ziel war es, eine Balance zwischen geringem Eigengewicht und hoher Robustheit herzustellen. Für das geringere Gewicht sorgen dabei Seitenlaschen an den Kettengliedern, die im Vergleich zur Standardvariante schmaler ausfallen. Beibehalten wurde das bionische Design, das Material überall dort ausspart, wo es keine tragende Funktion hat. Im Vergleich zur Serie 14240, die ebenfalls für freitragende Anwendungen zum Einsatz kommt, hat die E4Q.64L ein circa 30% größeres Bruchmoment. Daraus resultiert bis zu 20% mehr Länge bei gleichem Füllgewicht. Zudem kann die Energiekette durch Tausch der Außenlasche gegen eine spezielle Lasche auch in zwei Biegerichtungen betrieben werden. Die Kette hat somit einen sogenannten Rückwärtigen Biegeradius, wodurch Kreisbewegungen realisiert werden können. Die Öffnungsstege hat der Hertseller bei der Low-Cost-Variante nicht verändert. In die Stege sind zwei Mulden eingelassen, über die sich die Verschlusshaken mit zwei Fingern aufziehen lassen. An beiden Enden entriegelt, lässt sich der Öffnungssteg dann mit geringem Kraftaufwand nach oben entnehmen. Weiter steht direkt ein umfangreiches Programm an Stegbreiten zur Verfügung, sodass die Kette mit Beginn der Markteinführung bereits in 29 Breiten zwischen 100 und 500mm erhältlich ist.
