Modulares Kühlkonzept für Umrichterfamilie

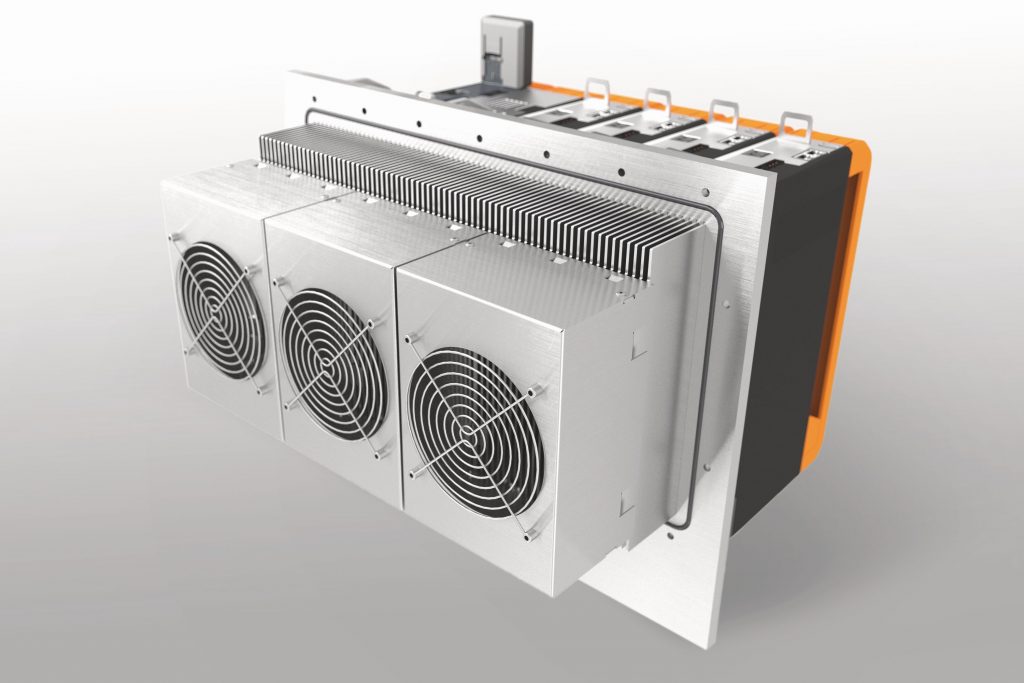

Bild: B&R Industrie-Elektronik GmbH

Der Servoverstärker Acopos P3 von B&R ist nun auch mit Durchsteckkühler oder Cold-Plate-Kühlung verfügbar. Mit den neuen Kühlvarianten lassen sich bis zu 60 Prozent der Verlustwärme an die Umgebungsluft außerhalb des Schaltschranks abgeben. Der Schaltschrank kann kompakter gebaut werden, da weniger Lüfter und Klimageräte benötigt werden oder komplett entfallen können. Die neuen Kühlvarianten eignen sich für jede beliebige Anzahl an Achsen in allen Leistungsbereichen. Zudem gelangt deutlich weniger Staub in den Schaltschrank, da Lüfter und Klimageräte, die Luft von außen ansaugen, entfallen. Bei der Lösung mit Durchsteckkühler gibt ein Kühlkörper die Verlustwärme direkt an die Umgebungsluft außerhalb des Schaltschranks ab. Der Schaltschrank selbst muss nicht aufwendig gekühlt werden. Der Kühlkörper ist in Schutzart IP64 ausgeführt und entspricht den Normen EN60529 und UL50 Typ 12. Der im Durchsteckkühler verbaute Lüfter entspricht der Schutzart IP54. Bei der Cold-Plate-Methode wird eine durch Wasser gekühlte Platte zur Kühlung verwendet. Die Verlustwärme wird fast vollständig an das Kühlmedium abgegeben. Dafür ist allerdings ein maschineneigener Kühlkreislauf notwendig.

B&R Industrie-Elektronik GmbH
