Linearmotoren für Anwendungen bis 48V-AC

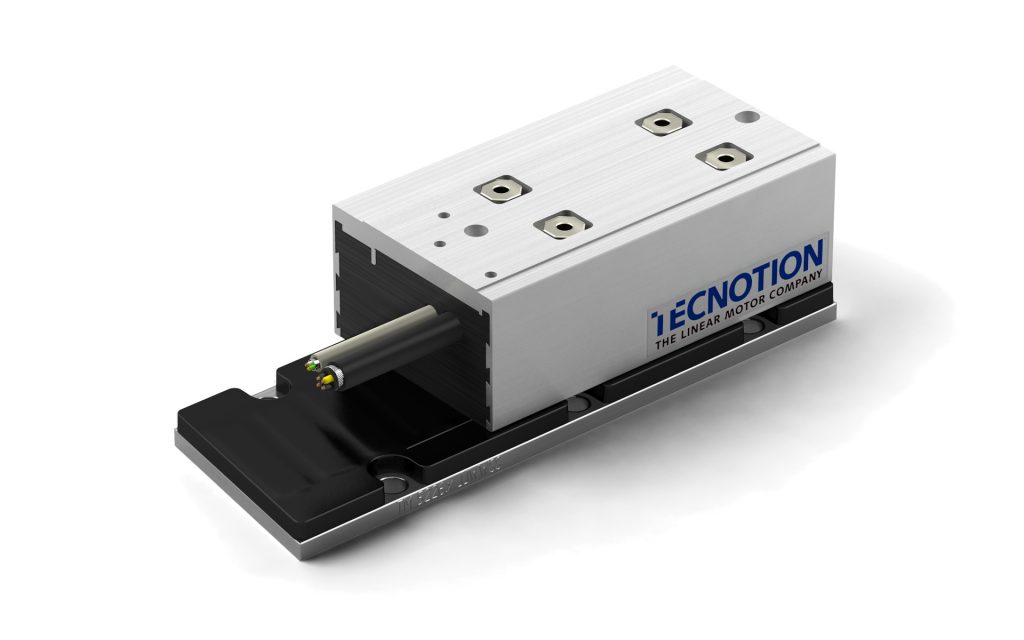

Neben Motoren für Industrieanwendungen mit 230 bzw. 400V-AC werden oft auch Antriebe für Applikationen im Kleinspannungsbereich unter 50V AC gesucht. Tecnotion bietet dafür eisenbehaftete als auch eisenlose Motoren an. Die eisenbehafteten Sonderlinearmotoren wurden für den Einsatz bei 48V AC entwickelt und verfügen über eine Spezialwicklung, die Verfahrgeschwindigkeiten von bis zu 5,5m/s erlaubt. Die Spuleneinheit des TM3Z ist 93mm lang, die des TM6Z misst 143mm. In der Höhe messen beide Motoren inklusive Magnetplatte  40mm. Die eisenbehafteten Kleinspannungsmotoren weisen die selben Anziehungskräfte zwischen Spulenteil und Magnetplatte wie die Standardmotoren auf. Die eisenlosen Linearmotoren der UC- und UF-Baureihe werden standardmäßig mit 45V-AC betrieben. Insgesamt sind in den beiden Baureihen vier Motoren verfügbar, die Dauerkräfte von 10N-39N und Spitzenkräfte von 36-85N abdecken. Die Einbaumaße betragen 51, bzw. 53mm in der Breite und max. 16,15mm in der Höhe (bei liegender Montage).

Tecnotion GmbH
http://www.tecnotion.com
