Inkrementalgeber für kleine Bauräume

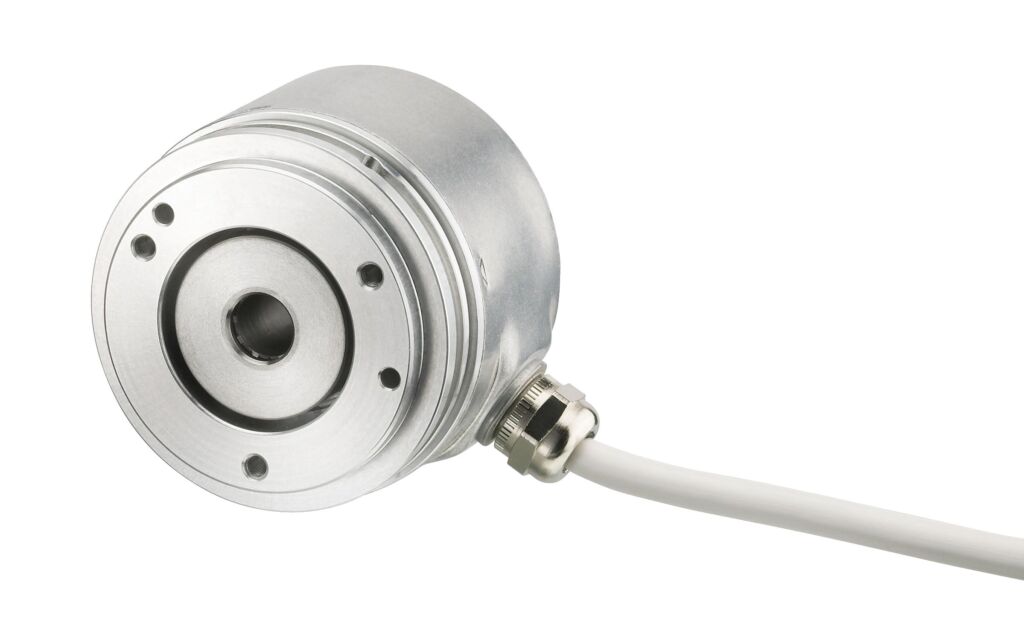

Bild: Hengstler GmbH

Mit seiner Synchroflansch-Befestigung und dem innenliegendem Kupplungselement lässt sich der universelle Inkremental-Hohlwellengeber RI58-H von Hengstler flexibel und robust auch für raue Anwendungen sicher montieren. Der Encoder eignet sich aufgrund seiner hohen Schockfestigkeit z.B. für den Einsatz in Werkzeugmaschinen, CNC-Achsen und Textilmaschinen. Um die bei Hohlwellengebern üblichen Konzentrizitäts-Toleranzen so weit wie möglich zu eliminieren, verbaut Hengstler eine integrierte doppelkardanische Wellenkupplung mit zentrisch montierter Sternscheibe. Diese spezielle Bauform sorgt für einen präzisen Parallelogramm-Versatz und eine hohe Signalgenauigkeit. Durch die Synchroflansch-Montage kann der Anwender den Nullpunkt zudem frei synchronisieren. Der Inkrementalgeber ist auf Wellen mit Durchmessern von bis zu 12mm einsetzbar und bietet eine Strichzahl von 1 bis 5.000. Die einzelnen Komponenten des Encoders sind lasergeschweißt und somit langlebig. Aufgrund des Betriebstemperatur-Bereichs von -10 bis +70°C und der isolierten Opto-ASIC-Technologie kann der Drehgeber auch in rauen Umgebungen eingesetzt werden.
