Hörgerätebatterien im Dauerschlaf

Beim Verpacken kleiner Produkte kommt es nicht nur auf Schnelligkeit und Effizienz, sondern auch auf Präzision an. In besonderem Maß gilt das für Hörgerätebatterien, die ihre Leistung nur per Etikett luftdicht versiegelt und so quasi in inaktiven Dauerschlaf versetzt bis zum Endkunden beibehalten können. Voraussetzung dafür ist ein hochpräzises Etikettieren, wie es eine Verpackungslinie von Koch Pac-Systeme für den Endkunden Varta - ausgestattet mit Beckhoff-Technik - ermöglicht.
 Allein der Anblick der rund 20x6m großen Fertigungslinie lässt die Komplexität des Verpackungsprozesses für die Hörgerätebatterien erahnen.
Allein der Anblick der rund 20x6m großen Fertigungslinie lässt die Komplexität des Verpackungsprozesses für die Hörgerätebatterien erahnen.Bild: Beckhoff Automation GmbH & Co. KG

Die Firma Koch Pac-Systeme entwickelt und implementiert seit über 50 Jahren kundenspezifische, modulare Blistermaschinen und Verpackungslinien für die Bereiche Konsumgüter, Healthcare und Kontaktlinsen. Dies umfasst auch Mikrobatterien, wie im Fall der kompletten Verpackungslinie für Varta in Ellwangen. Der international tätige Spezialist u.a. für Mikrobatterien für unterschiedliche Anwendungen nutzt diese Anlage zur Verpackung von Hörgerätebatterien, die eine technische Besonderheit aufweisen: Es handelt sich hierbei um Zink-Luft-Batterien, die ihre Leistung nur bei Kontakt mit Luftsauerstoff abgeben.

Welche Folgen diese Eigenschaft der Mikrobatterien für die Verpackungstechnik hat, erläutert Klaus Schöbel, Head of Efficiency & Data Management bei Varta: „Den Kontakt mit Luftsauerstoff ermöglichen Luftlöcher am Pluspol der Batterie. Ein vorzeitiger Luftkontakt würde aber zum Austrocknen der Batterie und zu einem Verlust an nutzbarer Kapazität führen. Um die Batterien ohne einen solchen Kapazitätsverlust an den Endkunden liefern zu können, müssen die Löcher im Verlauf des Verpackungsprozesses mit einem Etikett als Schutzfolie luftdicht verschlossen und so die Batterien quasi in einen Dauerschlaf versetzt werden.“ Jürgen Welker, Director Automation and Technology bei Koch Pac-Systeme, ergänzt: „Gerade dieses Abkleben mit großer Genauigkeit und in einer hohen Qualität ist das besondere Merkmal dieser Verpackungslinie. Und um sicherzugehen, dass nur korrekt verklebte Batterien im Prozess weitertransportiert werden, wurde sehr viel Entwicklungsleistung in die Übergabetechnik und die optischen Prüfsysteme investiert.“

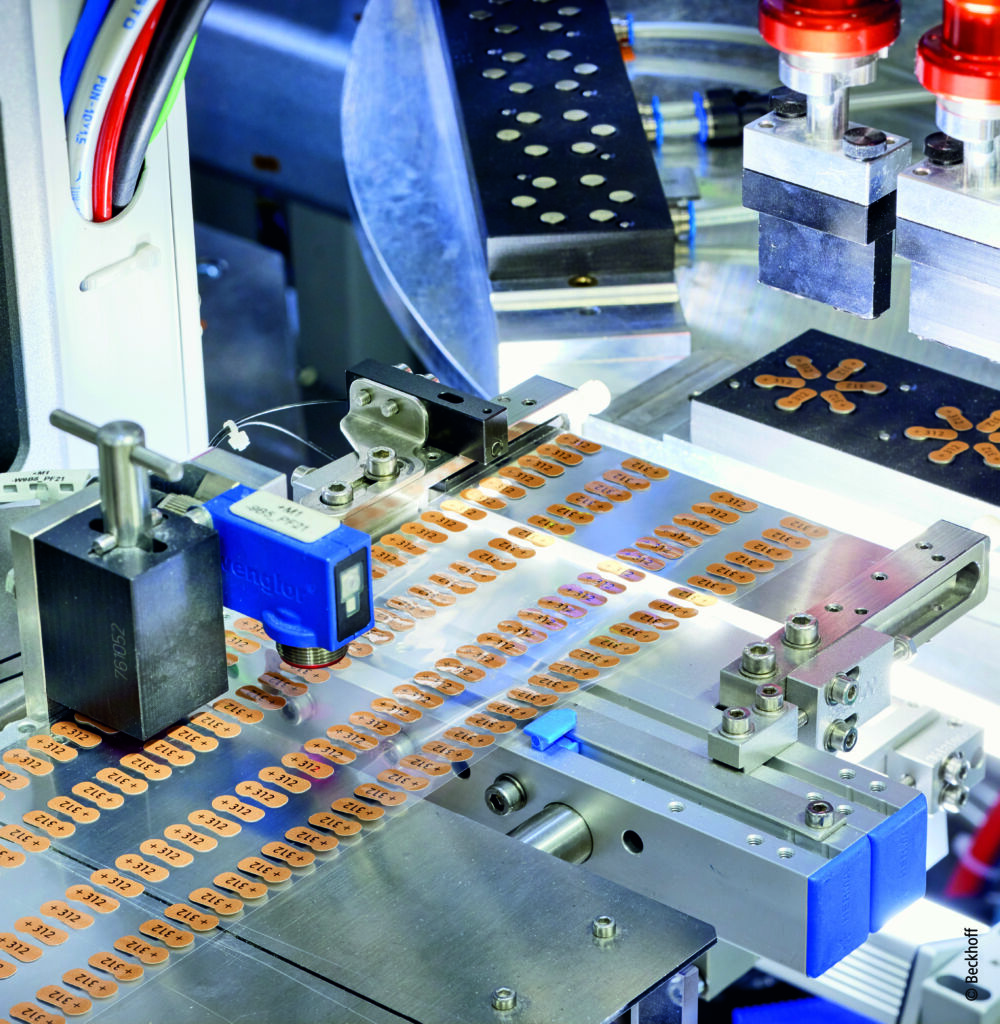

 Zuführen und Aufbringen des Etiketts auf die Mikrobatterien im Werkstückträger
Zuführen und Aufbringen des Etiketts auf die Mikrobatterien im WerkstückträgerBild: Beckhoff Automation GmbH & Co. KG

Enge Entwicklungszusammenarbeit

Die maschinenbauliche Gesamtverantwortung für diese komplexe Anlage lag bei Koch Pac-Systeme, wobei aufgrund der Modularisierung sowohl Standard-Maschinenmodule als auch speziell entwickelte Arbeitsstationen genutzt werden konnten. Letztere wurden in enger Zusammenarbeit mit Varta entwickelt, um eine bestmögliche Lösung zu erhalten. Ein Beispiel nennt Michael Bühler, Software Engineer bei Koch Pac-Systeme: „Die optische Kontrolle der Etikettposition auf der Batterie ist ein anschauliches Beispiel, bei dem sich das beidseitige Knowhow verbinden ließ. So wurde im Lauf der Implementierung ein selbstoptimierendes, kamerabasiertes System entwickelt, das auch mit der enormen Variantenvielfalt von rund 1.500 Verpackungstypen zurechtkommt und dabei eine sehr geringe Fehlerrate unter 0,02 Prozent bestätigte.“

Als weitere Besonderheit nennt Klaus Schöbel die Datenanbindung an das ERP-System: „Mit dem Einscannen des jeweiligen Fertigungsauftrags vor Ort an der Anlage werden aus den übergeordneten Datenbanken alle erforderlichen Produktionsparameter, z.B. Druckdaten bzw. Etikettentypen- und -farben, direkt in die Maschinensteuerung geladen. Damit verbunden ist zudem eine umfangreiche Dokumentation für den Anlagenbediener, was für das fehlerfreie Handling bei der großen Typenvielfalt und den zahlreichen Verpackungsvarianten unerlässlich ist. Auf diese Weise sind auch Chargenwechsel on the fly möglich.“

Um flexibel und effizient solche spezifischen Kundenanforderungen umsetzen zu können, benötigt Koch Pac-Systeme als Grundvoraussetzung eine vielseitige und offene Steuerungstechnik, wie Jürgen Welker bestätigt: „Diese Verpackungslinie enthält ein breites Spektrum an Technologien und Maschinenkonzepten. Schließlich geht es nicht nur um das Verpacken, sondern ebenso um das Zusammenspiel von Produktbearbeitung und -handling. Und gerade bei solchen Gesamtkonzepten kommt uns PC-based Control von Beckhoff entgegen. Die offene und modulare Steuerungsplattform eröffnet uns alle Möglichkeiten, um jede notwendige Funktion, wie z.B. Verpacken, Handling, Prüfung und auch Drittkomponenten, flexibel zu integrieren.“

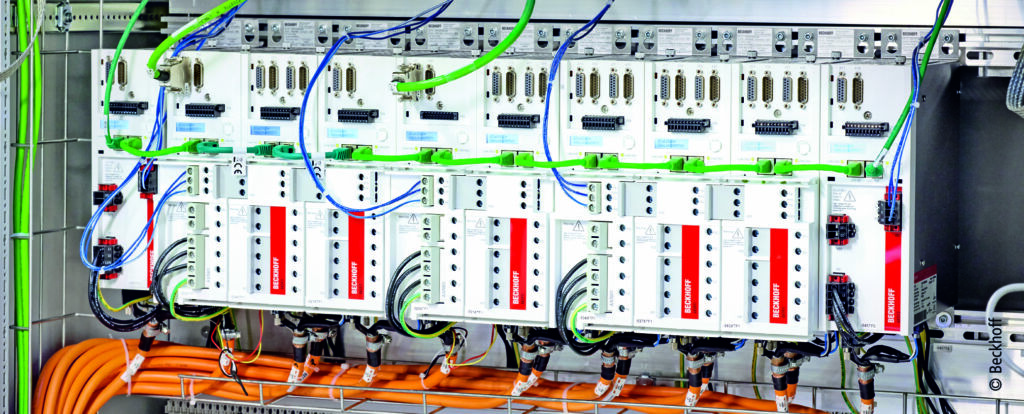

 Die Servoverstärker AX5000 ergeben eine leistungsfähige, präzise und in Verbindung mit der
One Cable Technology (OCT) auch kompakte Bewegungssteuerung.
Die Servoverstärker AX5000 ergeben eine leistungsfähige, präzise und in Verbindung mit der One Cable Technology (OCT) auch kompakte Bewegungssteuerung.Bild: Beckhoff Automation GmbH & Co. KG

Vom Blister bis zur Transportverpackung

Zu den vielfältigen Prozessabläufen innerhalb der mit Beckhoff Steuerungs- und Antriebstechnik ausgestatteten Verpackungslinie gehört zunächst die Herstellung der Blister. Diese entstehen aus einer zugeführten Folie, die erwärmt sowie entsprechend geformt und gestanzt wird. Über ein Palettensystem werden die Blister weitertransportiert und mit den – zuvor elektrisch und in der Anlage selbst auf korrekte Etikettierung optisch geprüften – Mikrobatterien bestückt. Dann wird der Blister mit einer Karte zur Einzelpackung verschlossen und diese mit einem Qualitätsetikett und dem Haltbarkeitsdatum versehen, was ebenfalls über Kameras geprüft wird. Abschließend stapelt die Anlage die Einzelpackungen in einer kleinen Faltschachtel, bevor diese – auf das Füllgewicht und ihre eigene Etikettierung hin geprüft – wiederum in einer größeren Transportverpackung gruppiert werden.

Dass nicht nur dieser Prozessablauf möglichst effizient ablaufen muss, erläutert Klaus Schöbel: „Im Fokus stand bei dieser Verpackungslinie, wie bei jeder unserer Neuanlagen, insbesondere auch die Verbesserung der Umrüstzeiten. Denn die zahlreichen Verpackungsvarianten führen dazu, dass die Anlagen im Schnitt sechs Mal am Tag umzurüsten sind.“ Das bestätigt Jürgen Welker: „Das Reduzieren der Rüstzeiten ist auch für uns ein wichtiges Ziel. Hier konnten wir in den letzten Jahren bereits deutliche Verbesserungen erzielen. Bei der neuen Verpackungslinie kommt außerdem hinzu, dass sich die Anlagenleistung gegenüber der Vorgängeranlage von 15 auf 18 Paletten-Vorschubtakte pro Minute erhöht hat, beispielsweise über das hocheffiziente Blisterstapeln durch den mit Beckhoff Antriebstechnik realisierten Deltaroboter am Ende der Anlage.“

Leistungsfähige Antriebstechnik mit Zukunftspotenzial

Die PC-basiert mit Twincat NC I gesteuerte Antriebstechnik sorgt innerhalb der gesamten Anlage für schnelle und präzise Prozessabläufe. Realisiert sind die rund 50 Servoachsen über die Servoverstärker der Reihe AX5000 und die Servomotoren AM8000 von Beckhoff. Die effiziente Bauraumnutzung ist dabei ein wichtiger Punkt für Michael Bühler: „Wir setzen bei Koch Pac-Systeme konsequent auf die One Cable Technology (OCT). Das spart enorm Material- und Installationsaufwand sowie Platzbedarf. Hinzu kommen weitere Vorteile wie z.B. die Vermeidung von Verdrahtungsfehlern und das elektronische Typenschild. Für die effiziente Nutzung des verfügbaren Bauraums setzen wir in unseren Maschinen möglichst auch die kompakte Antriebstechnik von Beckhoff ein, vor allem die 48V-Ausführungen der Servomotorklemmen EL/ELM72xx bzw. der Ethercat-Box-Module EP72xx. In manchen Applikationen machen diese bereits über 30 Prozent der Servoachsen aus.“
