Messfehler per Algorithmus ausschließen

Erschwerte Bedingungen

Es sind eigentlich einfache Gesetze der Mechanik. Die falsche Kombination der wichtigen Parameter - Last, Hebel und Neigungswinkel - die dazu führen können, dass es zu Unfällen mit mobilen Arbeitsmaschinen kommt. Hohe Kosten und im schlimmsten Fall Personenschäden können die Folge sein. Der Einsatz von Sensoren und messtechnischen Lösungen integriert in die mobilen Maschinen kann dazu beitragen, Unfälle zu verhindern.
Bild: ©Enrique del Barrio/stock.adobe.com

Einer der wichtigsten Parameter in mobilen Arbeitsmaschinen ist die Neigung, denn wenn diese eine gewisse Grenze überschreitet, ist ein Umstürzen der Maschine kaum noch zu vermeiden. Elektronische Neigungssensoren, die den Winkel zwischen Maschine und der Horizontalen bestimmen, basieren in der Regel auf Beschleunigungssensoren, Gyroskopen oder aus einer Kombination beider Messprinzipien. Im letzten Fall spricht man von einem Inertialsensor, der Beschleunigungen und Drehraten in allen drei Raumrichtungen misst und auf diese Weise Position, Orientierung und Geschwindigkeit bestimmen kann. Solche Messungen sind anspruchsvoll, denn die Sensoren sind Vibrationen und Schocks ausgesetzt, die teilweise zu erheblichen Beschleunigungen führen und Messungen beeinträchtigen können. Hinzu kommen Fliehkräfte, die z.B. durch rotierende Maschinenteile wie dem drehbaren Aufbau eines Baggers verursacht werden. Sie können ebenfalls Beschleunigungen bewirken. Um dies bei der Winkelmessung zu eliminieren kann ein Tiefpassfilter die höherfrequenten Signalanteile herausfiltern Das Signal folgt der Bewegung dann jedoch nur verzögert.

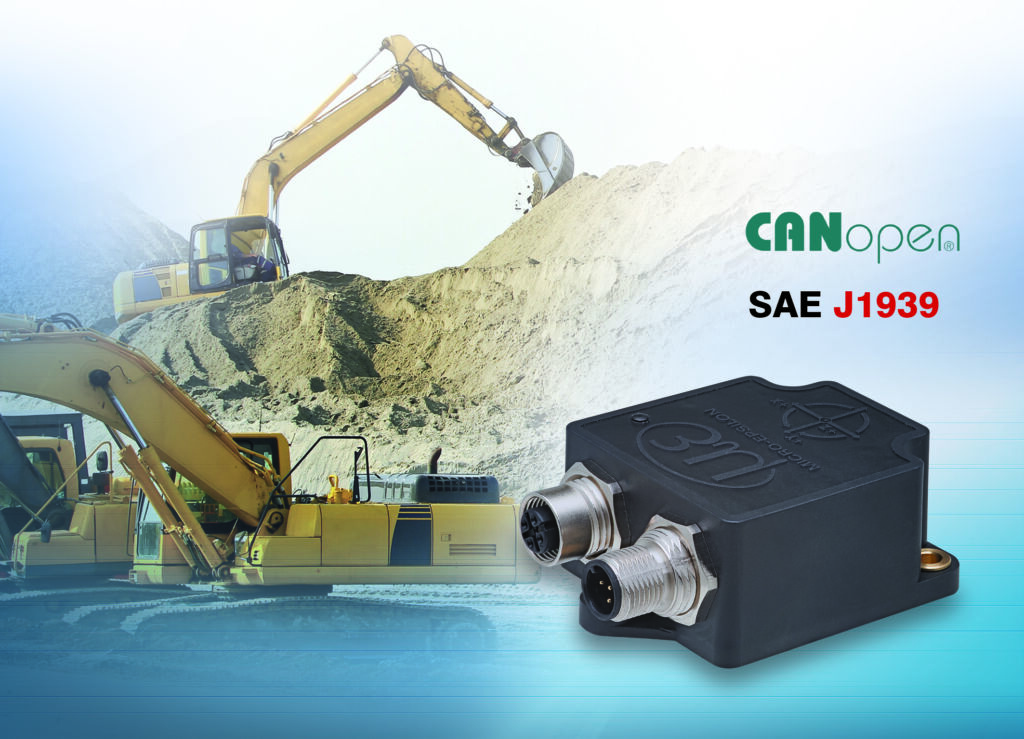

 Der Inertialsensor misst die Neigung in
mobilen Arbeitsmaschinen auch unter schwierigen Umgebungsbedingungen genau und schnell.
Der Inertialsensor misst die Neigung in mobilen Arbeitsmaschinen auch unter schwierigen Umgebungsbedingungen genau und schnell.Bild: Micro-Epsilon Messtechnik GmbH & Co. KG

Cleverer Algorithmus

Der Neigungssensor InertialSensor INC5502D von Micro-Epsilon, der ebenfalls mit einer Kombination aus Gyroskop und Beschleunigungssensor arbeitet, eliminiert Messfehler effektiv. Zum Einsatz kommt dabei ein cleverer Algorithmus zur Störungskompensation, der verfälschte Signale deutlich besser als ein einfacher Tiefpassfilter unterdrückt – der sogenannte SensorFusion-Algorithmus. Der Neigungssensor erreicht dadurch eine sehr gute Signalstabilität und bietet trotzdem eine hohe Dynamik. Mit diesen Eigenschaften ist er vor allem für Anwendung in mobilen Arbeitsmaschinen prädestiniert, die in mechanisch rauer Umgebung eingesetzt werden. Selbst in sehr dynamischen Anwendungen erreicht der Sensor eine Genauigkeit von bis zu ±0,3°. Die hohe Signalgüte des Sensors und eine sehr kurze Reaktionszeit ermöglichen damit genaue Messungen, auch wenn sich die Maschine bewegt. Der Neigungssensor misst in zwei Achsen und kann dabei einen Winkelbereich von 360° in einer Achse und 85° in der zweiten Achse abdecken. Der Sensor ist sehr kompakt, die Abmessungen sind kaum größer als eine Streichholzschachtel. Das Kunststoffgehäuse aus schlagfestem Polyamid ist extrem robust und erfüllt die Schutzart IP69K, so dass eine Installation auch außen an einer mobilen Maschine problemlos möglich ist. Dadurch lässt sich der Sensor flexibel und schnell in mobile Arbeitsmaschinen integrieren. Hinzu kommt, dass die Montage sowohl senkrecht als auch waagerecht erfolgen kann, je nach Ausrichtung und Lage des Sensors können die Messachsen nach der Montage frei definiert und die gewünschten Winkel ausgewählt werden. Dabei erfasst der Inertialsensor wahlweise Euler- oder Positionswinkel in zwei Achsen gleichzeitig. Weitere Messgrößen wie Beschleunigungen oder Rotationsgeschwindigkeiten können ebenfalls ausgegeben werden.

Integration in die Steuerung der Maschine

Um die vielfältigen Konfigurationsmöglichkeiten des Sensors zu verwenden, bietet Micro-Epsilon die kostenlose Software SensorTool an. Damit lassen sich wie oben beschrieben die Messachsen definieren und die Parameter der Messung anpassen. Anschließend können die Funktionen getestet und die aktuellen Messwerte angezeigt werden. Zur Kommunikation ist der Neigungssensor mit einer CANopen- und SAEJ1939-Schnittstelle ausgestattet. Damit erfolgen die Inbetriebnahme und die Integration in die Steuerung einer mobilen Arbeitsmaschine.

Typische Anwendung

Für den Inertialsensor gibt es zahlreiche typische Anwendungen im Bereich der mobilen Arbeitsmaschinen. Die naheliegendste Möglichkeit ist die dauerhafte Messung des Winkels, um ein Umkippen einer Maschine zu verhindern. Dies geschieht z.B. bei selbstfahrenden Walzenverdichtern, die über eine Fernsteuerung bedient werden können. Solche Walzen werden zur Verdichtung im Erd- oder Tiefbau eingesetzt und haben überall dort Vorteile, wo beengte Verhältnisse vorherrschen. Die Steuerung schaltet die Maschine sofort ab, wenn der vom Neigungssensor gemessene Winkel einen voreingestellten Grenzwert überschreitet. Ein Umkippen, das eventuell kostspielige Folgen hätte, wird so wirkungsvoll verhindert. Der INC5502D misst das Signal schnell und störungsfrei trotz der erheblichen Vibrationen, die in der Walze zur Übertragung der Verdichtungsenergie notwendig sind.

Seiten: 1 2Auf einer Seite lesen

Micro-Epsilon Messtechnik GmbH & Co. KG
