Unterstützung mittels Online-Selektor
Elektronik-Gehäuse individuell zusammenstellen
Immer mehr Gerätehersteller möchten ihr eigenes - individuelles - Customer Interface beim Elektronik-Gehäuse. Mittels individueller Frontfoliengestaltung der Folientastatur - mit passenden Ausbrüchen für Displays, Anschlusstechnik und weiteren Schnittstellen - kann dies mit Phoenix Contact als alleinigem Partner umgesetzt werden.

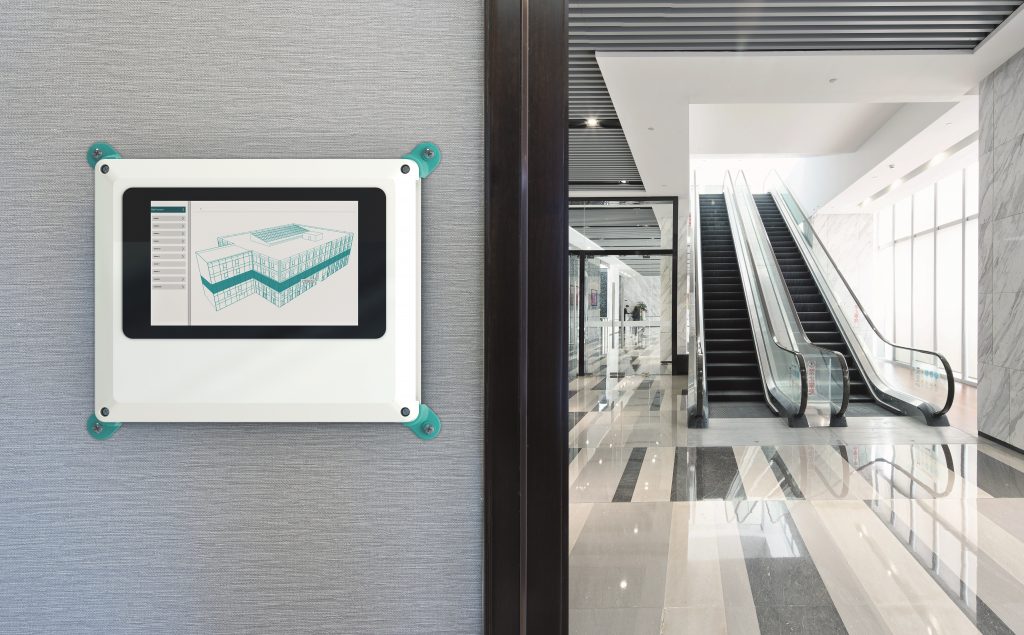

 Applikationsbeispiel Gebäudeautomation: Touchdisplay und Single Board Computer befinden sich im individuell zugeschnittenen Wandgehäuse
Applikationsbeispiel Gebäudeautomation: Touchdisplay und Single Board Computer befinden sich im individuell zugeschnittenen WandgehäuseBild: ©zhu_difeng/www.shutterstock.com / Phoenix Contact GmbH & Co. KG

Beginnen wir unsere Geräte-Betrachtung mit einem Blick ins Wohnzimmer: Wieso wurden im Heimkino-Bereich die Fernbedienungen mit ihren physischen Tasten noch nicht von hochauflösenden Touchdisplays abgelöst? Auch ohne direkt auf seine Fernbedienung zu schauen, findet der TV-Nutzer meist intuitiv die richtige Taste. Touchdisplays hingegen ermöglichen noch kein ähnlich gutes – haptisches – Feedback wie Tastaturen. Wie im heimischen Wohnzimmer sind auch im hochautomatisierten Produktionsprozess bedienerfreundliche und ergonomische Schnittstellen zwischen Mensch und Maschine erforderlich. Für den Bediener einer Maschine sind physische Tasten in vielen Fällen die bessere Wahl. So benötigt der Bediener häufig einen möglichst umfassenden Blick auf seine Maschine oder Anlage. Oft spielt die Frage nach der Visualisierung von Prozessen und Kennwerten eine wichtige Rolle. Hier erweist sich die schnelle Bedienung über hochauflösende Touchdisplays als besonders vorteilhaft. Dabei ist nicht nur der schnelle Wechsel zwischen unterschiedlichen Ansichten einfacher, auch komplexe Menüsteuerungen lassen sich auf diese Weise erheblich besser bedienen. Die Aufgaben der komplexen Steuerungen von Maschinen und Anlagen übernehmen häufig sogenannte Single Board Computer (SBC) in den Elektronik-Gehäusen. Vor dem Hintergrund der zunehmenden Miniaturisierung werden auch diese Gehäuse immer kleiner. Die Einsatzbereiche der Anzeigen-Elemente und Bedieneinheiten – egal ob stationär oder mobil – sind nahezu unbegrenzt. Modulare Gehäusekonzepte mit umfassendem Zubehör erleichtern es dem Geräteentwickler, sich an aktuellen Trends auszurichten. So bietet Phoenix Contact eine Vielzahl an modularen Gehäusesystemen für eine große Palette an Applikationen: tragbar für den mobilen Einsatz sowie für die Nutzung auf dem Tisch, an der Wand oder auf der Tragschiene.

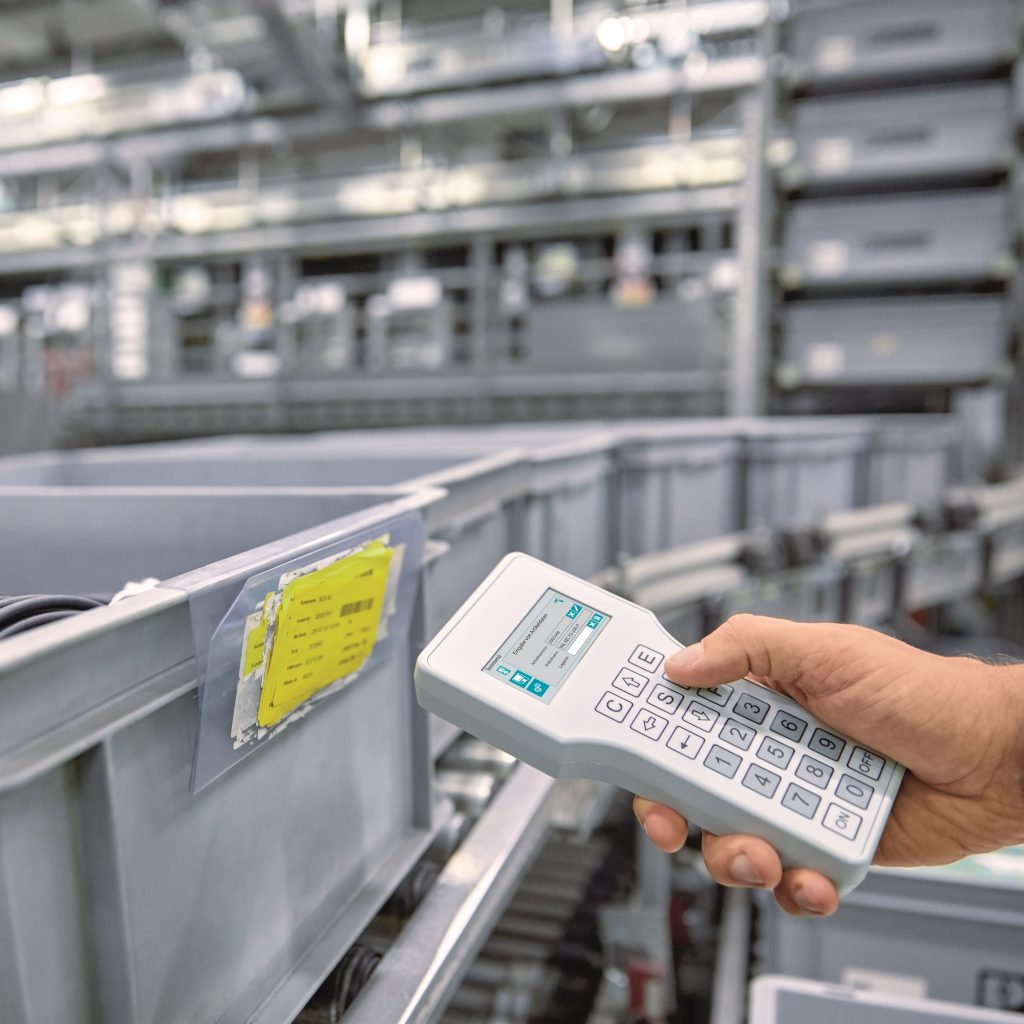

 Applikationsbeispiel Logistik: Ein ergonomisches Handheld-Gehäuse mit gut lesbarem Display und einer zuverlässigen Bedienung unterstützt den Lageristen bei der Arbeit.
Applikationsbeispiel Logistik: Ein ergonomisches Handheld-Gehäuse mit gut lesbarem Display und einer zuverlässigen Bedienung unterstützt den Lageristen bei der Arbeit.Bild: Phoenix Contact GmbH & Co. KG

Mobile und stationäre Gerätekonzepte

Embedded Systems und Single Board Computer erfreuen sich nicht nur in der Start-Up-Szene seit Jahren zunehmender Beliebtheit. Auch in zahlreichen Branchen – von der industriellen Produktion über die Gebäudeautomation bis hin zur Prozesstechnik – kommen sie immer häufiger zum Einsatz. Das Erfassen und Verarbeiten von Signalen und Daten sowie die Steuerung von Prozessen sind dabei die Hauptaufgaben der SBCs. Bei generellen Überlegungen zur gewinnbringenden Nutzung rückt auch regelmäßig die Frage nach einem geeigneten Display in den Focus. Soll ein Display in ein Gehäuse integriert werden, sind oftmals komplexe Baugruppen erforderlich. In diesem Applikationsumfeld verfügt Phoenix Contact über langjährige Expertise in der Entwicklung und Produktion von Elektronik-Gehäusen. So lassen sich etwa bei der Gehäuseserie UCS an beliebiger Stelle Ausbrüche für Touchdisplays einbringen. Für das ‚offizielle‘ 7-Zoll-Touchdisplay der Raspberry Pi Foundation hält Phoenix Contact industrietaugliche Klebestreifen bereit, die die flächenbündige Integration in eine Halbschale des UCS-Gehäuses ermöglichen. Durch umfangreiches Zubehör – wie etwa Wand- oder Tischadapter – lassen sich dann weitere Applikationen umsetzen.

Ergonomische Handhelds

Die Arbeit mit handgeführten Geräten zur Datenerfassung – etwa im Logistikumfeld – ist vergleichbar mit der Arbeit mit Werkzeugen. Daher spielt die ergonomische Gestaltung des Gehäuses eine zentrale Rolle, Aspekte wie die Verteilung des Gewichts oder die Gestaltung der Griffzonen müssen dabei besonders berücksichtigt werden. Die Gehäuse aus der Serie HCS von Phoenix Contact unterstützen dies durch ihre zwei unterschiedlichen Formfaktoren – sie sind in T-Form und Rechteckform verfügbar. Acht unterschiedlich abgestufte Größen bieten dem Elektronikhersteller immer eine passende Variante für sein jeweiliges Gerät. Dabei gibt es eine Auswahl an Gehäusen, die bereits für den Einsatz von Displays und Folientastaturen vorbereitet sind. Das passende Montagematerial sowie geeignete Anzeige- und Bedieneinheiten sind ebenfalls Teil des Gehäuseprogramms von Phoenix Contact.

Zuverlässige Folientastaturen

‚Intelligente‘ Geräte benötigen zuverlässige Eingabesysteme. In vielen Bereichen industrieller Produktion, aber auch im Maschinenbau und in der Logistik kommen vielfach Folientastaturen zum Einsatz. Eine Folientastatur ist immer ein Verbund aus mehreren Schichten – mit weitgehenden Möglichkeiten der Individualisierung. Die obererste Schicht bildet die Frontfolie. Durch gängige Drucktechniken – etwa Digital- oder Siebdruck – lässt sie sich nach Kundenwünschen gestalten. Diese auch als Dekorfolie bezeichnete Oberfläche besteht meist aus Polyester oder Polycarbonat. Bei einer Ausführung mit Metallschnappscheiben fungiert die Distanzfolie als Fixierfolie. Zudem kann durch die Gestaltung der Distanzfolie eine flächenbündige Integration in ein Elektronikgehäuse erreicht werden. Die Anschlussfahne wird dann direkt mit einem Foliensteckverbinder verbunden. Auf der anderen Seite kann die Anschlussfahne aber auch mit Crimp-Kontakten versehen und anschließend mit üblichen Stiftleisten verbunden werden. Je nach Leiterplatte und Rastermaß des Kunden haben beide Varianten ihre Vorteile. Je kleiner das Rastermaß, desto eher wird ein Foliensteckverbinder eingesetzt. Dabei werden die Kabelenden gegen Korrosion mit Grafit bedruckt. Durch Schnappscheiben zwischen Distanz- und Schaltfolie wird die Haptik erheblich verbessert – so wird eine höhere Betätigungskraft erzielt. Folientastaturen ohne Metallschnappscheiben können auch eine taktile Rückmeldung geben, wenn sie geprägt werden. Die Prägung erfolgt dann vornehmlich in der Frontfolie, dabei sind auch Dom- oder Randprägung mit ergonomischen Tastenformen gängig. Der optimale Druckpunkt ist durch die Prägung leicht zu finden.

Seiten: 1 2Auf einer Seite lesen
