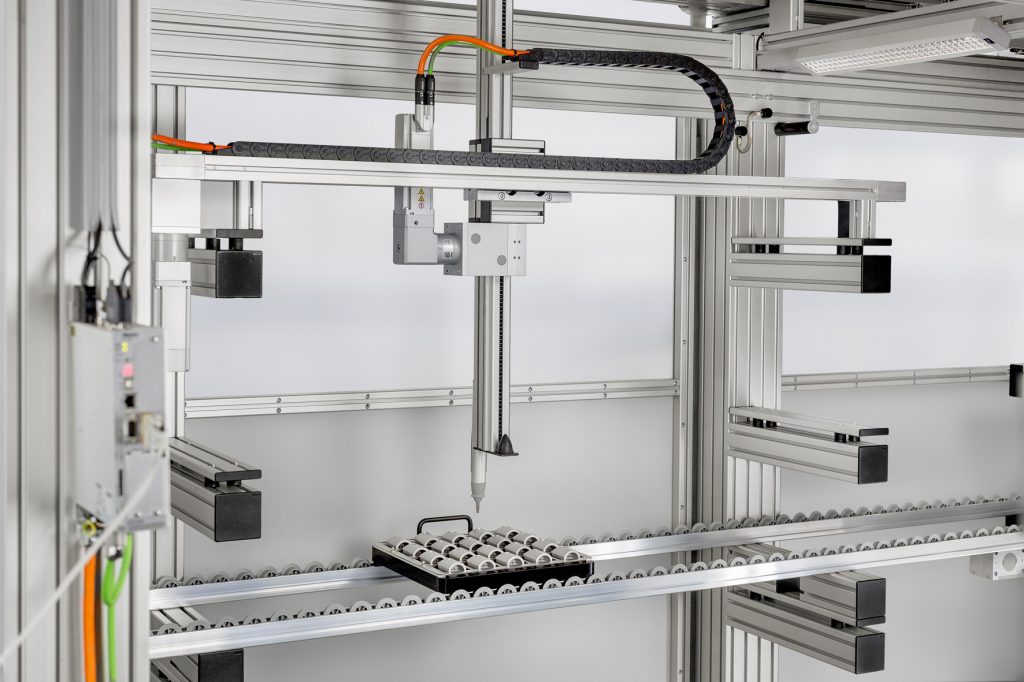

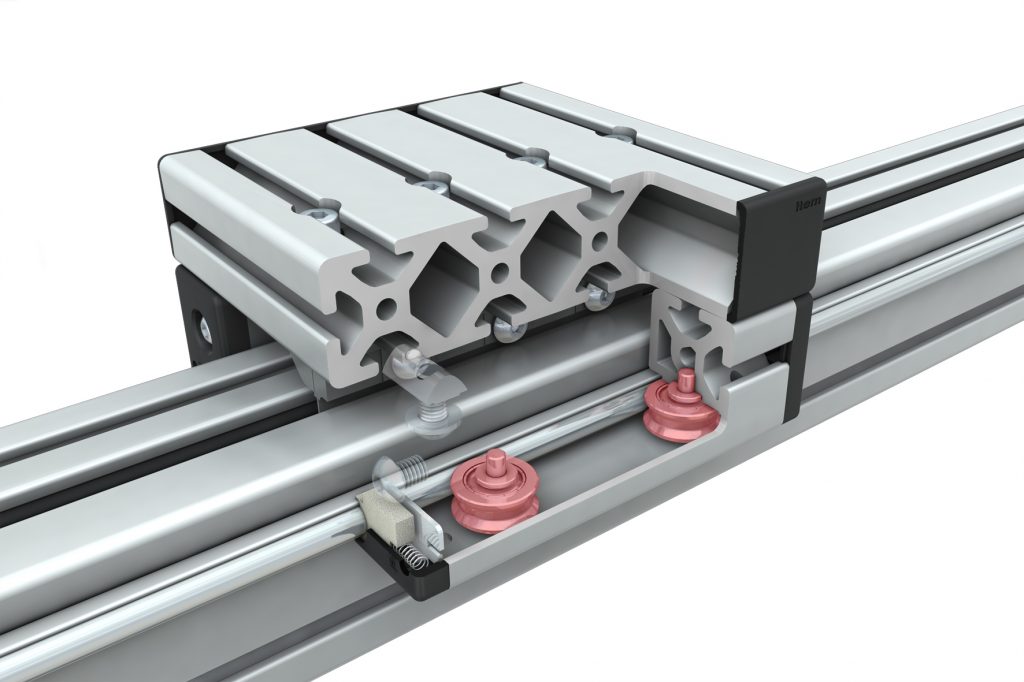

Automatisierungslösungen im industriellen Umfeld erfüllen unterschiedliche Anforderungen: Manche Systeme sind auf größtmögliche Präzision ausgelegt, andere auf hohe Geschwindigkeit. Wieder andere erfüllen Transportaufgaben für schwere Lasten oder müssen Dauerbetrieb gewährleisten. Um komplexe Bewegungsabläufe entlang einer Achse umzusetzen, basieren Lineareinheiten klassischerweise auf einer Führung mit Schiene und Schlitten. Zusammen mit dem Antriebselement, dem Motor und der Steuerung entsteht eine Komplettlösung. Der Weg zur passenden Lösung ist allerdings komplex: Der Konstrukteur konfiguriert seine Anlage u.a. auf der Basis von Datenblättern, die gewünschte Einheit letztendlich aus vielen unterschiedlichen Komponenten zusammenstellen. Das ist aufwendig und kostet viel Zeit. Da jedes Projekt nach unterschiedlichen Vorgaben konfiguriert wird, ist ein Baukasten vorteilhaft, der verschiedene Lineareinheiten und passende Kombinationsmöglichkeiten bietet. „Die Welt der Lineartechnik ist sehr vielfältig“, erklärt Uwe Schmitz, Teamleiter Produktmanagement bei Item. „Deshalb haben wir eine Softwarelösung entwickelt, mit der Anwender ihre Automatisierungsaufgabe auf einfache Weise beschreiben und konfigurieren können.“
Integrierte Expertise unterstützt bei der Konfiguration

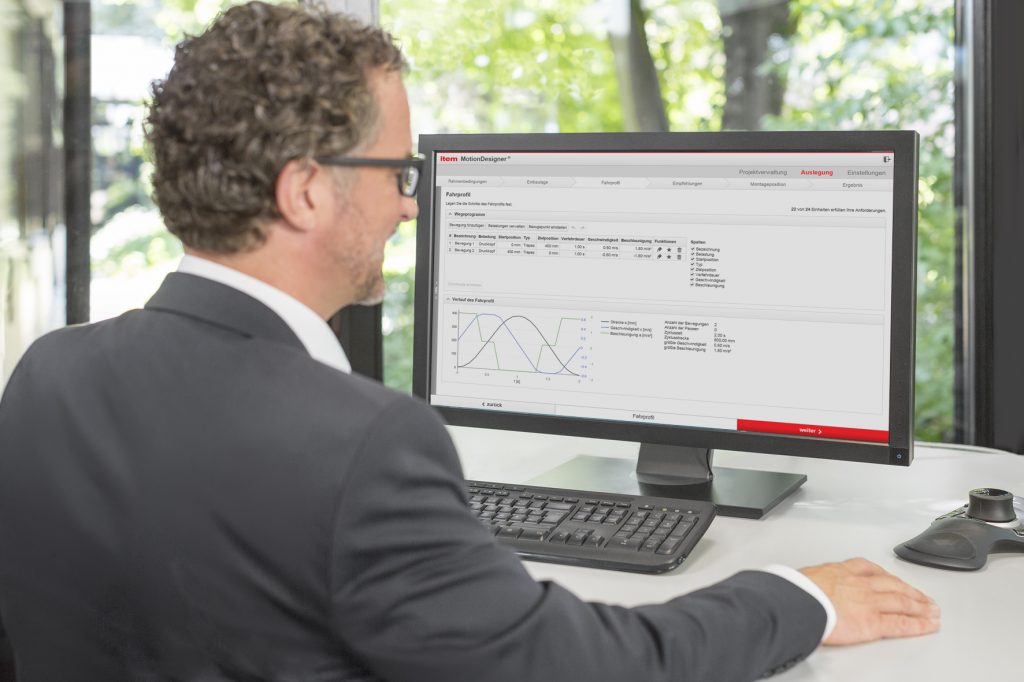

Zunächst fragt das Konfigurationsprogramm die notwendigen Parameter und Voraussetzungen ab. Über die grundlegenden Informationen hinaus sind dabei zusätzliche Daten integriert, z.B. zur Auslastung von Motoren oder zu thermischen Messungen. „Die Berechnungen, die unser Online-Tool berücksichtigt, basieren auf fundiertem Ingenieurswissen“, so Uwe Schmitz. Der Anwender benötigt also keine speziellen Fachkenntnisse, um seinen Linearprozess zu beschreiben. Die Software MotionDesigner liefert auf Grundlage der vorhandenen Informationen eine Lösung, die die gestellten Anforderungen erfüllt. Dabei werden viele Rechenoperationen durchgeführt und innerhalb weniger Sekunden ausgewertet. Der Konfigurator erstellt ein Ranking der wählbaren Kombinationen, aus denen der Anwender die für seine Aufgabe passende auswählt. Für die Konstruktion linearer Automatisierungsaufgaben stehen 26 vormontierte Lineareinheiten mit unterschiedlicher Antriebs- und Führungstechniken zur Auswahl, die aufeinander abgestimmt sind.
Automatisierungslösung in kurzer Zeit
Durch die Berechnungs- und Entscheidungshilfen erhält der Anwender Unterstützung bei der Auslegung seiner Projekte. Vorteile sind z.B. der Ausschluss möglicher Fehlerquellen und eine hohe Zeitersparnis. Während andere Programme Minuten benötigen, um ein Ergebnis zu liefern, zeigt die Konstruktionssoftware von Item in Sekunden die passende Kombination unterschiedlicher Komponenten an. Ändert der Anwender einzelne Parameter, führt der Konfigurator erneut Berechnungen durch und passt den Lösungsvorschlag an. Das Programm liefert eine umfangreiche Dokumentation mit übersichtlichen Gegenüberstellungen, technischen Informationen und Analysen. So haben Nutzer direkt im Blick, ob alle Anforderungen erfüllt sind und welche Leistungsreserven für spätere Anpassungen bleiben. „Über die technische Unterstützung hinaus bietet die Software Projektierern hohen Komfort“, so Uwe Schmitz. Umständliche und zeitraubende Aufzeichnungen sowie manuelle Auswertungen entfallen.
Schnell eingerichtet und betriebsbereit
Das Tool MotionDesigner unterstützt den Konstrukteur auch bei der Inbetriebnahme: Per Knopfdruck vermisst sich die Lineareinheit selbst und ermittelt die für den Prozess notwendigen Parameter. Dabei greift die Software MotionSoft auf die technischen Daten von Motor, Getriebe, Steuerung und anderen Komponenten der Lineareinheit zurück, die während der Konfiguration in einer Datei abgelegt wurden. Die Inbetriebnahme-Software liest die Datensätze aus und programmiert die Steuerung. Eine manuelle Eingabe ist somit nicht notwendig, was Zeit spart und Fehler bei der Datenübertragung verhindert.
