Der mit einer Höhe von nur 58 mm kompakte R2300 ist ein 3D-Lidar-Sensor (Light Detection And Ranging) zur optischen Winkel- und Abstandsmessung in stationären und in mobilen Anwendungen. Mit Hilfe von vier leicht gefächerten Scanebenen – erzeugt durch einen rotierenden Spiegelwürfel im Inneren des Sensorgehäuses – wird eine berührungslose 3D-Abtastung des Umfeldes ermöglicht.
Großer Messbereich, anpassbares Überwachungsfeld und feine Winkelauslösung
Der Scanner verfügt über einen Messbereichs-Öffnungswinkel von 100°, bietet große Messbereiche bis zehn Meter auf helle Objekte und bis zu vier Meter auf dunkle Oberflächen, eine Messrate von 50kHz sowie wählbare Scanraten von 12,5 oder 25Hz mit bis zu 4.000 Pixeln pro Scan. Damit deckt der Mehrlagenscanner die wichtigsten Anforderungen einer Vielzahl von Anwendungen ab. Zusätzlich besteht die Möglichkeit, das Überwachungsfeld individuell anzupassen – entweder durch gezieltes Ausblenden von Außenbereichen des Detektionsfeldes oder durch side-by-side-Montage eines zweiten R2300, wodurch das Sichtfeld auf 180° vergrößert wird. Ein echtes Alleinstellungsmerkmal bei 3D-Sensoren ist die kleine – und damit feine – Winkelauflösung von nur 0,1°, wie sie derzeit kein anderer vergleichbarer Lidar- oder Mehrlagensensor erreicht. In Verbindung mit dem Laser-typischen, kleinen Infrarot-Lichtfleck ist der R2300 in der Lage, auch filigrane Objektstrukturen und Konturen zuverlässig zu erkennen.
Ausgelegt auf hohe Robustheit und Verfügbarkeit

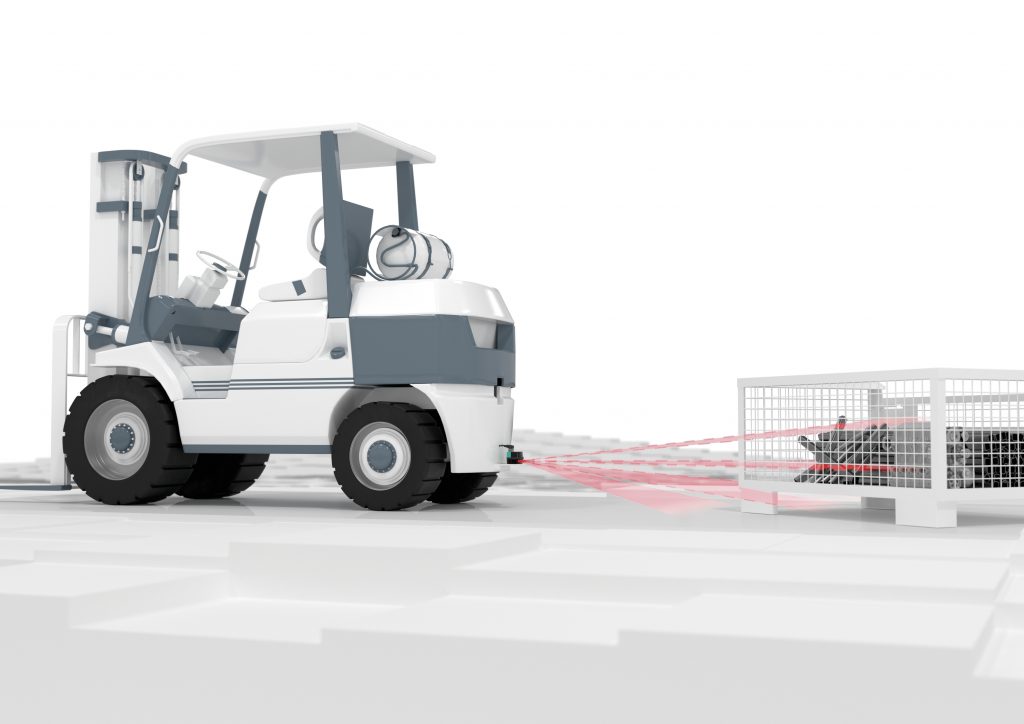

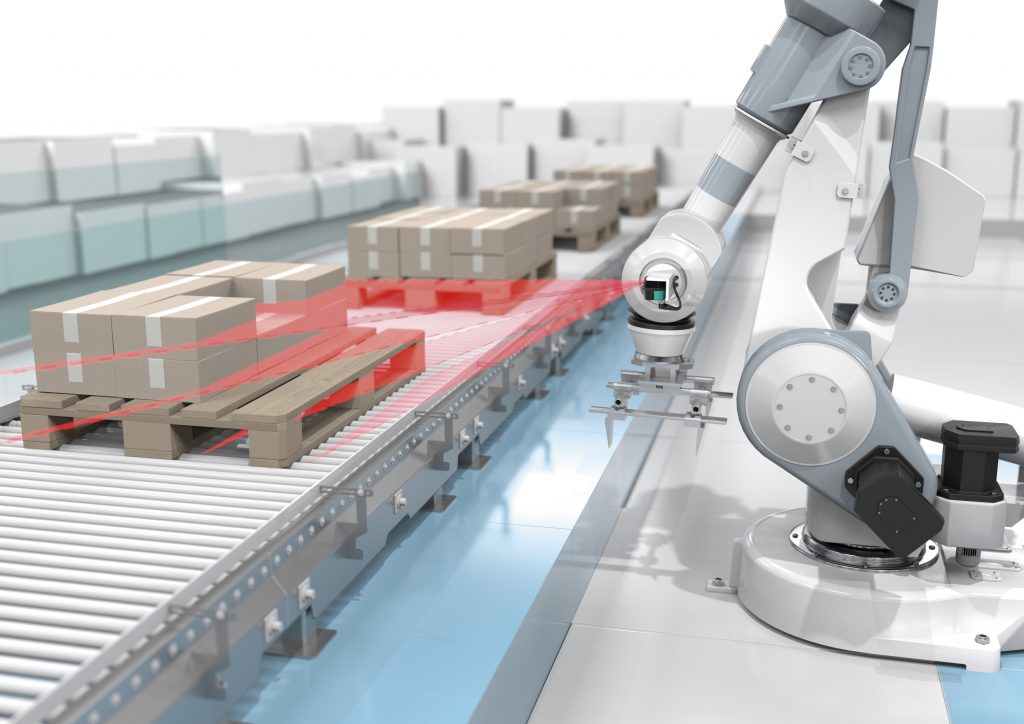

Die Einsatzszenarien des R2300 – unter anderem in der Intralogistik, im Bereich Mobile Equipment oder der Robotik – machten es erforderlich, den Mehrlagenscanner besonders robust zu konzipieren. Aus diesem Grund ist das Sensorgehäuse in widerstandsfähigem Kunststoff ausgeführt und die Elektronik fest im Sensorkopf verbaut – und so wirkungsvoll vor Vibrationen geschützt. Die Pulse Ranging Technologie (PRT) des R2300 gewährleistet nicht nur eine weitgehende Unabhängigkeit von Objekt- und Oberflächeneigenschaften, sondern ein Höchstmaß an Störfestigkeit gegen Fremdlicht, HF-Lampen und optische Reflexionen aus dem Einsatzumfeld. Ein weiteres Alleinstellungsmerkmal des R2300 im Markt der Mehrlagenscanner ist die mechanische Trennung von Sender und Empfänger innerhalb der Optikeinheit. Das Trennelement im Sensorkopf verhindert zuverlässig einen optischen Kurzschluss, der entstehen kann, wenn die Frontscheibe verschmutzt ist und einen Teil des emittierten Lichtes direkt auf das Empfangselement zurück reflektiert. Dadurch gewährleistet der Scanner – bei reduziertem Wartungsaufwand – kontinuierlich korrekte Messergebnisse sowie eine hohe Detektionssicherheit in der Applikation. Für den Anwender bedeutet dies minimierte Stillstandszeiten, deutlich längere Reinigungsintervalle und bessere Verfügbarkeit und Prozesssicherheit.
Pilotlaser vereinfacht Inbetriebnahme
Der integrierte Pilotlaser des R2300 erleichtert bei der Inbetriebnahme die Ausrichtung des Sensors auf Flächen oder bestimmte Targets. Er wird zum Ausrichten zugeschaltet und ist nur während der Inbetriebnahme aktiv. Weitere Hilfsmittel sind nicht erforderlich – denn der rote, sichtbare Laserstrahl verläuft identisch wie der eigentliche Infrarot-Messlaser.
