Auf dem Gebiet der berührungslosen Dickenmessung gehört die Firma Mesacon Messelektronik zu den führenden Messsystem-Herstellern am Markt. Insbesondere die hochgenauen laserbasierten Messsysteme sind universell für viele Prozesslinien einsetzbar. Durch die wartungsarme und kompakte Bauweise können die Lasersysteme als Plug&Play-Lösung zur berührungslosen und legierungsunabhängigen Dickenmessung von Flachprodukten wie Metallbändern oder Platten, Folien oder Kunststoff- und Textilbahnen eingesetzt werden. Das Messprinzip basiert auf zwei gegenüberliegend positionierten Laser-Abstandssensoren. Neben der hohen lokalen Auflösung und dem sehr kleinen Messfleck ist die damit verbundene Messwertaufnahme bis nah an den Randbereich des Messguts einer von vielen Vorteilen gegenüber alternativen Messverfahren.
Zweifelslos bieten laserbasierte Messsysteme eine effiziente und hochwertige Lösung, um der Produktion im Hinblick auf Qualität und Produktivität unter die Arme zu greifen. Martin Kuss, Vertriebsingenieur bei Mesacon: „Die Vorteile liegen u.a. in der einfachen und kompakten Bauweise, sowie den vergleichsweise geringen Anschaffungskosten und dem geringen Wartungsaufwand. Weiterhin entfallen Themen wie Strahlenschutz und Zulassungsgenehmigungen, die bei dem Betrieb und für den Umgang mit radiometrischen Messsystemen erforderlich sind.“
Genaues Messen in dynamischen Prozessen
Präzision und gleichbleibende Bewegungen sind für Messungen und deren Aussagekraft essentiell. „Bis vor etwa zehn Jahren sind unsere Messsysteme je nach Anwendung noch klassisch aus Komponenten mit Führungsschienen und einem Zahnstangenantrieb gebaut worden. Die Mechanik war damit sehr schwer und auch wartungsintensiv“, so Martin Kuss. „Die Umstellung auf eine Linearachse mit Zahnriemenantrieb hatte gleich mehrere Vorteile: der Antrieb und die Führung sind kompakt in einer Einheit vereint. Damit reduziert sich der Aufwand bei der Konstruktion und auch bei der Montage erheblich. Ein weiterer Pluspunkt der Hiwin-Linearachsen ist das Abdeckband und der integrierte Sperrluftanschluss, der einen geringen Überdruck in der Achse erzeugt. Die Komponenten sind so vor Schmutzeintrag geschützt und die Wartungsintervalle können verlängert werden.“ Mesacon verwendet u.a. die HM- sowie HT- und HD-Linearachsen als Antrieb in ihren verschiedensten Messsystemen. Besonders in den laserbasierten Messsystemen können die Lineareinheiten überzeugen.

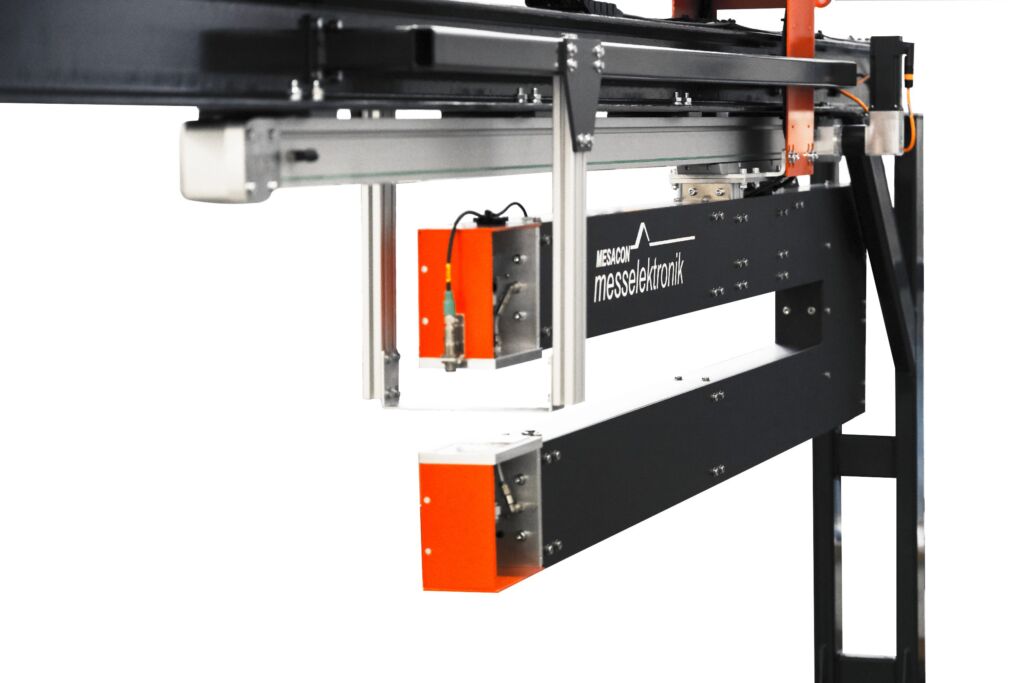

Ihre Aufgabe: den C-Bügel inklusive Sensorik so präzise und laufruhig wie möglich zu verfahren. „Hinzu kommt, dass die Lineareinheiten am Messsystem sehr platzsparend montiert werden können“, fügt Martin Kuss hinzu. Das Messsystem zeichnet sich insbesondere durch sein Baukastenprinzip aus. Durch die modulare Komponentenbauweise lassen sich Sensorik, Elektronik und vor allem die Mechanik kundenindividuell an jede Applikation anpassen. „Durch unser flexibles Baukastenprinzip muss auch die Linearachse, als zentrales Element der Mechanik, flexibel anpassbar sein. Mit Hiwin haben wir hierfür den richtigen Partner gefunden“, berichtet Martin Reger, Projektleiter bei Mesacon. „Durch das-Baukastensystem lässt sich auch die Achse flexibel und individuell konfigurieren – ein Hub in Millimeterschritten, eine spezifische Schlittenlänge, die richtige Antriebsadaption oder ein Abdeckband sind im Handumdrehen konfiguriert.“
Die Technik im Detail

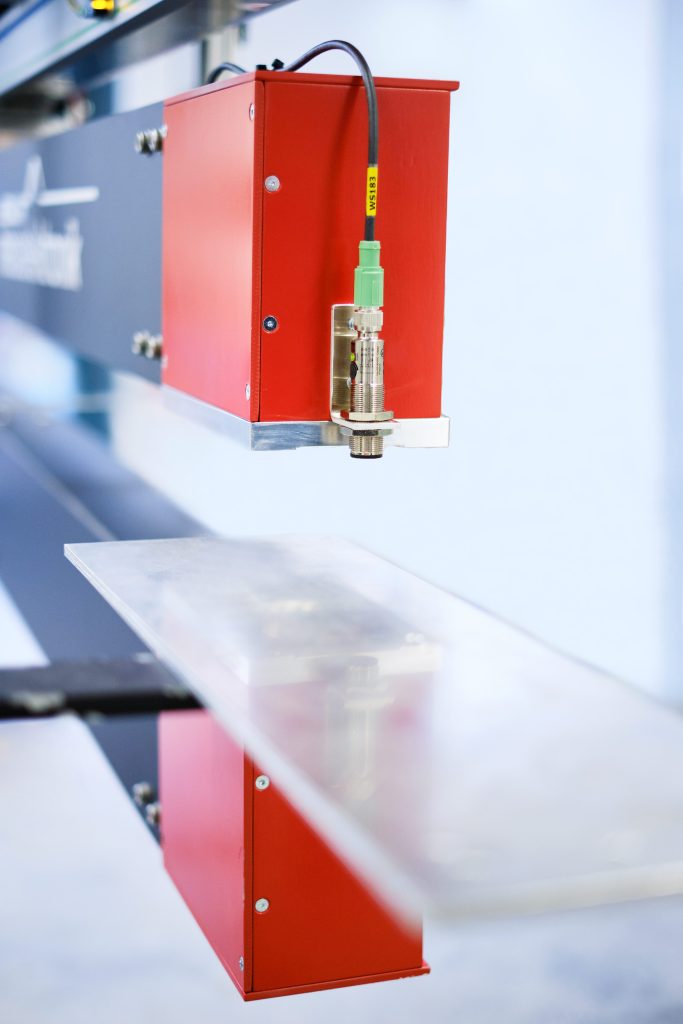

Mit einer Genauigkeit ab ±1m erzielen die laserbasierten Messsystem vergleichbare Präzision wie Taktile und röntgenbasierte Messgeräte. Grundlegend beruht bei allen laseroptischen Messsystemen das Messprinzip der Differenzmessung auf konstanten Abständen zwischen den Einzelsensoren. Basierend auf dem Prinzip der Laserabstands- bzw. Differenzmessung wird je nach Anwendung das Laser-Triangulationsverfahren oder das konfokal-chromatische Messverfahren angewendet. Dabei misst ein in der Mechanik integriertes, gegenüberliegend platziertes Sensorpaar berührungslos von oben und unten gegen die Materialoberfläche. Bei den Lasersystemen hat auch die Verfahrgeschwindigkeit einen wesentlichen Anteil an der Messgenauigkeit. „Richtig präzise Messungen erfolgen am besten mit ca. 100mm/s. Hierbei können die meisten Messinformationen aufgenommen werden.“ berichtet Martin Reger. „Wir haben auch Projekte mit Verfahrungen von 1m/s realisiert. Das ist aber schon sehr schnell, vor allem, wenn man bedenkt, was da an Mechanik und damit an Gewicht dranhängt. Da müssen alle Komponenten perfekt aufeinander abgestimmt sein.“ Die in den Linearachsen verbauten Linearführungen mit Kugelkette sorgen auch bei hohen Geschwindigkeiten für einen ruhigen und gleichmäßigen Lauf. Die ebenfalls aus dem Hause Hiwin kommenden Linearführungen haben deshalb auch einen essentiellen Anteil der der Richtigkeit der Messergebnisse.
