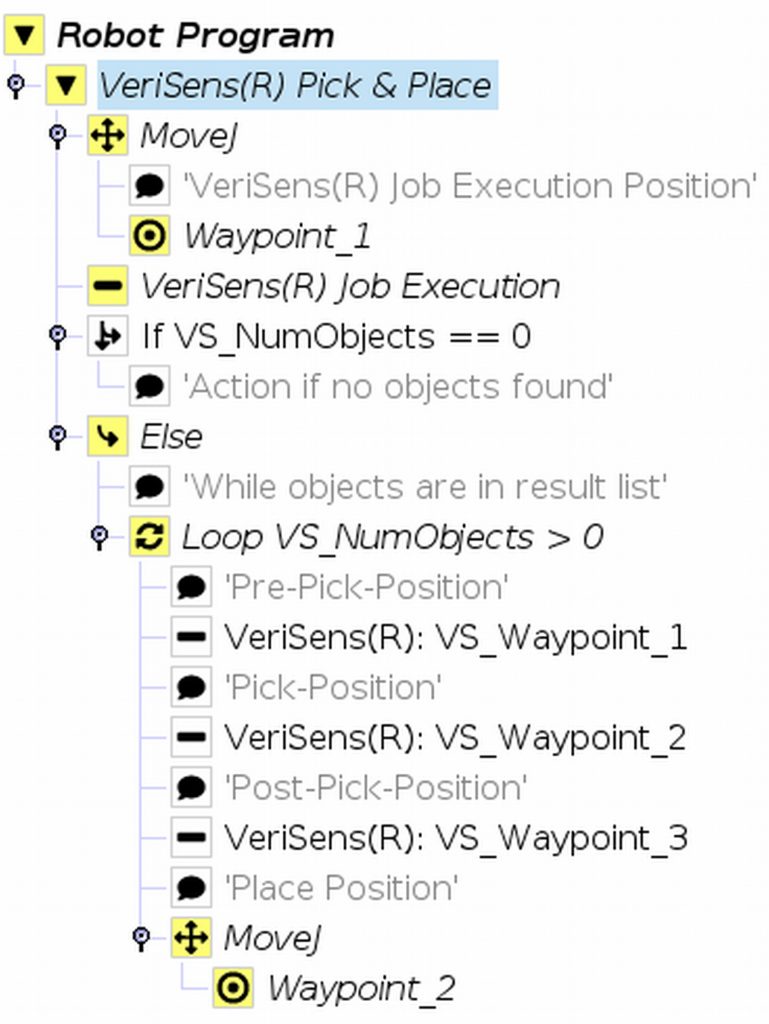

Ähnlich der von Smartphones bekannten Apps nutzen Universal Robots für zertifiziertes Zubehör sogenannte Caps: Software-Plug-ins, die Anbauten wie einen VeriSens Vision-Sensor in der Universal Robots Programmierumgebung PolyScope nutzbar machen. Die Bildverarbeitungsaufgabe selbst wird komplett über die VeriSens Application Suite parametriert – unabhängig vom Cobot in der dafür am besten geeigneten Umgebung. Die Funktionen des VeriSens URCaps sind generisch und adressieren alle denkbaren Applikationen einschließlich mitgeführter oder stationärer Anordnung des Vision-Sensors. Neben der im URCap abgebildeten Routine zur Installation, werden für die Programmierung des Universal Robots lediglich zwei zusätzliche Knoten (Kommandos) benötigt, mit denen die Bildverarbeitung Eingang in die Roboterprogrammierung findet. Für die Objektidentifizierung oder Qualitätskontrolle genügt bereits ein einziger Knoten, um im Roboterprogramm einen Bildverarbeitungsjob auf dem Vision-Sensor auszulösen und die Ergebnisse als Variable im Programmablauf zur Entscheidungsfindung bereitzustellen. Damit kann der Cobot bereits Objekte sortieren. Für das bildbasierte Greifen kommt ein zweite Knoten hinzu, der die festen Wegpunkte durch dynamische, bildbasierte ergänzt. Bei der einfachen Realisierung von Pick&Place-Applikationen hilft optional ein speziell dafür geschaffener Assistent.
Automatische Kalibrierung

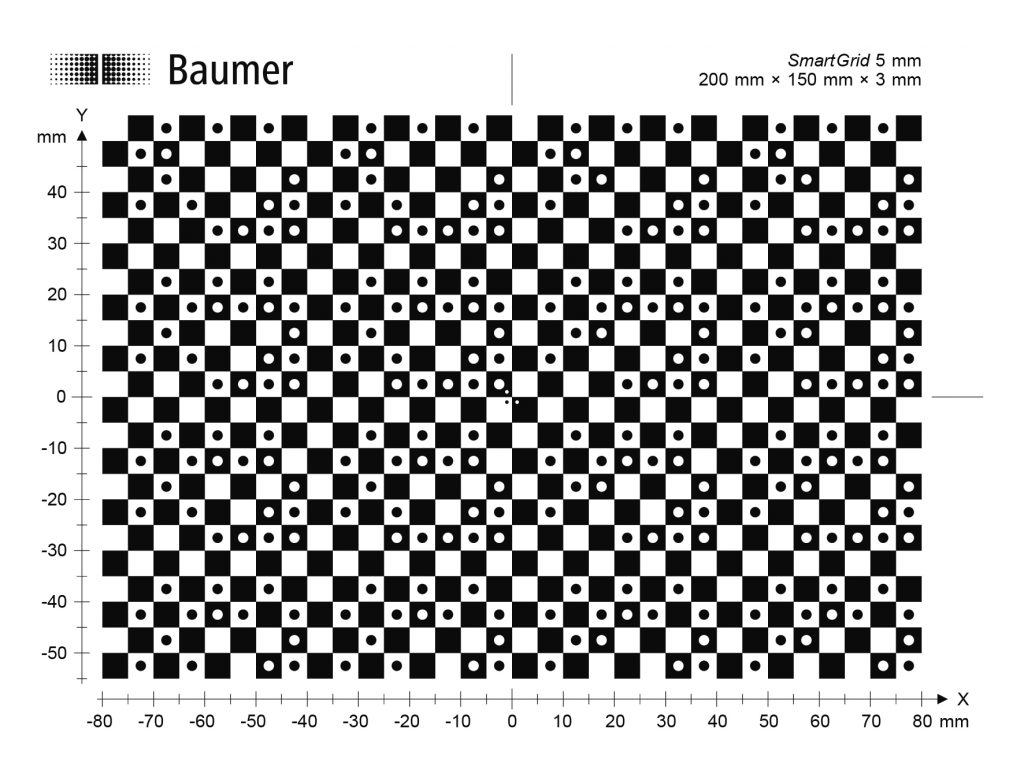

Roboter und Vision-Sensor arbeiten in eigenen Koordinatensystemen, was funktionell erst bei der Übergabe von Objektpositionen vom Vision-Sensor an den Cobot relevant wird. Die Koordinaten des Vision Sensors müssen umgerechnet werden, um dem Roboterkoordinatensystem zu entsprechen. Die Ermittlung der notwendigen Koordinatentransformation wurde bisher als Hand-Auge-Kalibrierung durch das mehrfache manuelle Positionieren des Cobots mit einer Tastspitze auf einem speziellen Kalibriertarget gelöst. In vielen Einzelschritten wird so eine vom Hersteller vorgegebene Prozedur durchlaufen. Dies ist mühsam und durch den händischen Eingriff, im Sinne der menschlichen Steuerung der Tastspitze, auch ungenau und fehleranfällig. Mit dem zum Patent angemeldeten SmartGrid geht Baumer für seine VeriSens Vision-Sensoren den neuen Weg einer automatischen Kalibrierung. Der Clou liegt im intelligenten Bitmuster, das sich im üblichen Schachbrett-Format versteckt. Es liefert wertvolle Zusatzinformationen, die der Vision-Sensor lesen kann. Eine dieser Informationen ist die Position des Sensors über dem Muster. Da der Cobot seine Koordinaten immer kennt, genügen wenige Linear- und Rotationsbewegungen, um die Koordinatensysteme automatisch miteinander abzugleichen. Diese Prozedur ist nicht nur sehr genau und frei von manuellen Fehlern – sie ist auch einfach am Touchscreen des Cobots durchführbar.
Bilder in Echtzeit entzerren
Das Finden von Objekten ist aus Sicht der Koordinaten gelöst. Per SmartGrid wird jedoch mehr erreicht: der Vision-Sensor nutzt das Raster, um ein ideales Bild zu lernen und anschließend aufgenommene Bilder in Echtzeit zu entzerren, um u.a. die Objektiv-Verzeichnung zu korrigieren. Da das Bitmuster auch Daten zur Größe vom jeweilig verwendeten SmartGrid liefert, liegen für VeriSens nun sogar alle Informationen zur Skalierung vor. Eine Umrechnung in Weltkoordinaten ist damit bereits automatisch eingestellt. Das SmartGrid unterstützt zusätzlich eine halbautomatische Z-Kalibrierung, mit welcher der Vision-Sensor seine Position im Raum lernt. Damit wird eine letzte Herausforderung für Vision Guided Robotics gelöst: Der 2D-Vision-Sensor muss einem 3D-Roboter Daten liefern. Es wäre nicht sehr nutzerfreundlich nur die Koordinaten einer einzigen Ebene, der Bildebene, nutzen zu können. Gerade ein Roboter benötigt auch Koordinaten in anderen Ebenen der Z-Achse, z.B. für den Greifer-Zugriff oder zur Erkennung wichtiger Markierungen. Dank Z-Kalibrierung ist die automatische Anpassung der Koordinaten in anderen Höhen möglich.
