Dynamische Neigungssensoren mit Schaltausgang

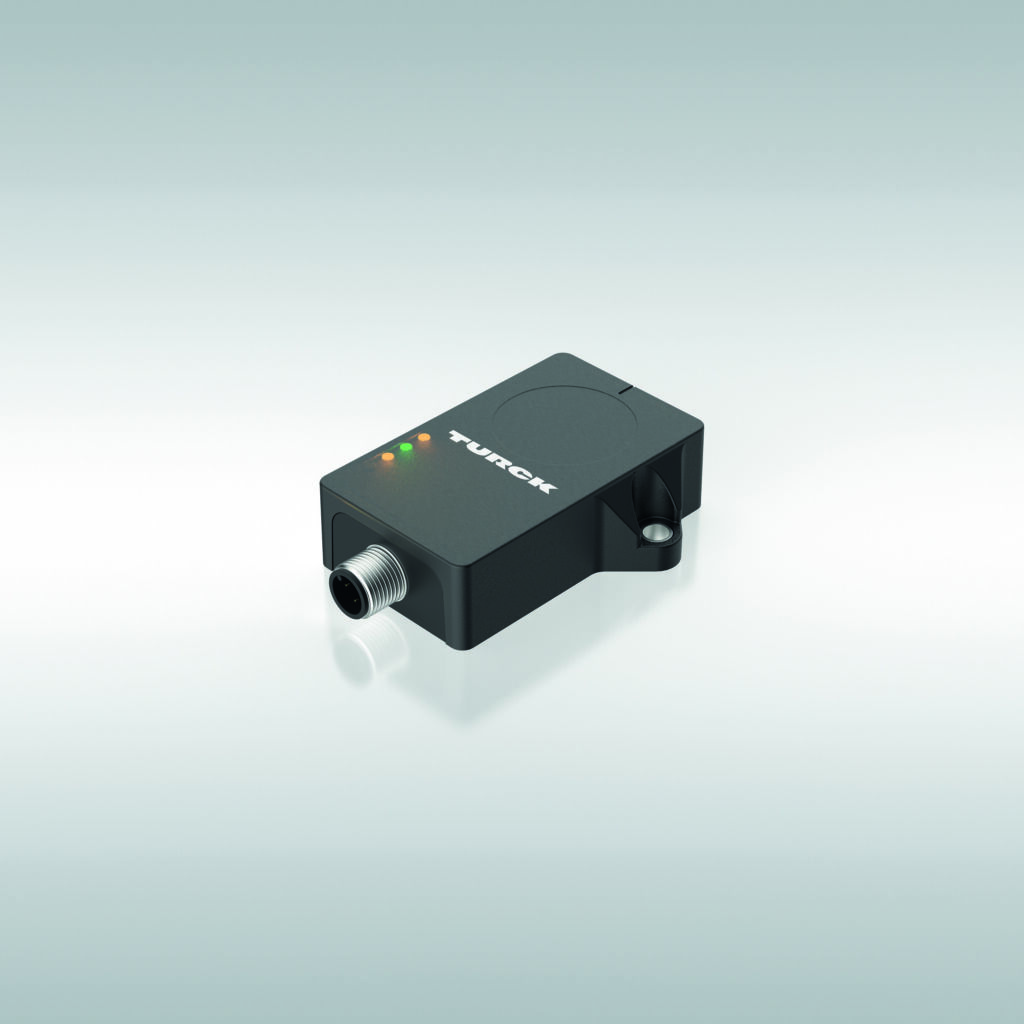

Turck; 03736565; B…N…-QR20-2UPN6X3-H1141; Pressebild
Turck; 03736565; B…N…-QR20-2UPN6X3-H1141; PressebildBild: Hans Turck GmbH & Co. KG

Turcks Neigungswinkelsensor QR20 generiert sein Signal aus der Fusion zweier Messprinzipien: einem Gyroskopsignal und einer MEMS-Beschleunigungsmessung (Micro-Electro-Mechanical Systems). So verbinden die Sensoren die Vorteile beider Messprinzipien. Die QR20 blenden Stöße und Vibrationen deutlich effektiver aus als Geräte mit herkömmlichen Signalfiltern. Gleichsam erreichen die ein- und zweiachsigen Neigungssensoren B1NF und B2NF eine hohe Dynamik für bewegte Applikationen oder vibrierende Maschinen. Die neuen QR20-Varianten schalten beim Erreichen eines Schwellwerts oder eines Schaltfensters. Es können zwei Schaltfenster parametriert und im NO- oder NC-Betrieb genutzt werden. Der QR20 mit Schaltausgängen eignet sich insbesondere dort, wo ein einfaches Schaltsignal in PNP- oder NPN-Logik bei Erreichen eines bestimmten Neigungswinkels ausreicht und eine messende Neigungswinkelerfassung überdimensioniert wäre. Die Wasserwagen-Funktion erleichtert die Montage der Geräte. Dabei zeigt eine LED mittels Blinkfrequenz an, wann der Sensor waagerecht positioniert ist. So kann der Sensor ohne Zubehör fehlerfrei und sicher montiert werden. Durch den Einsatz transluzenter Kunststoffe zur LED-Anzeige kann auf LED-Linsen als potenzielle Gehäuseschwachstelle verzichtet werden. Die Geräte eignen sich unter anderem für Positionier- und Hebeapplikationen.
