HF-Busmodus - auch für den Ex-Bereich

Der Bus kommt!

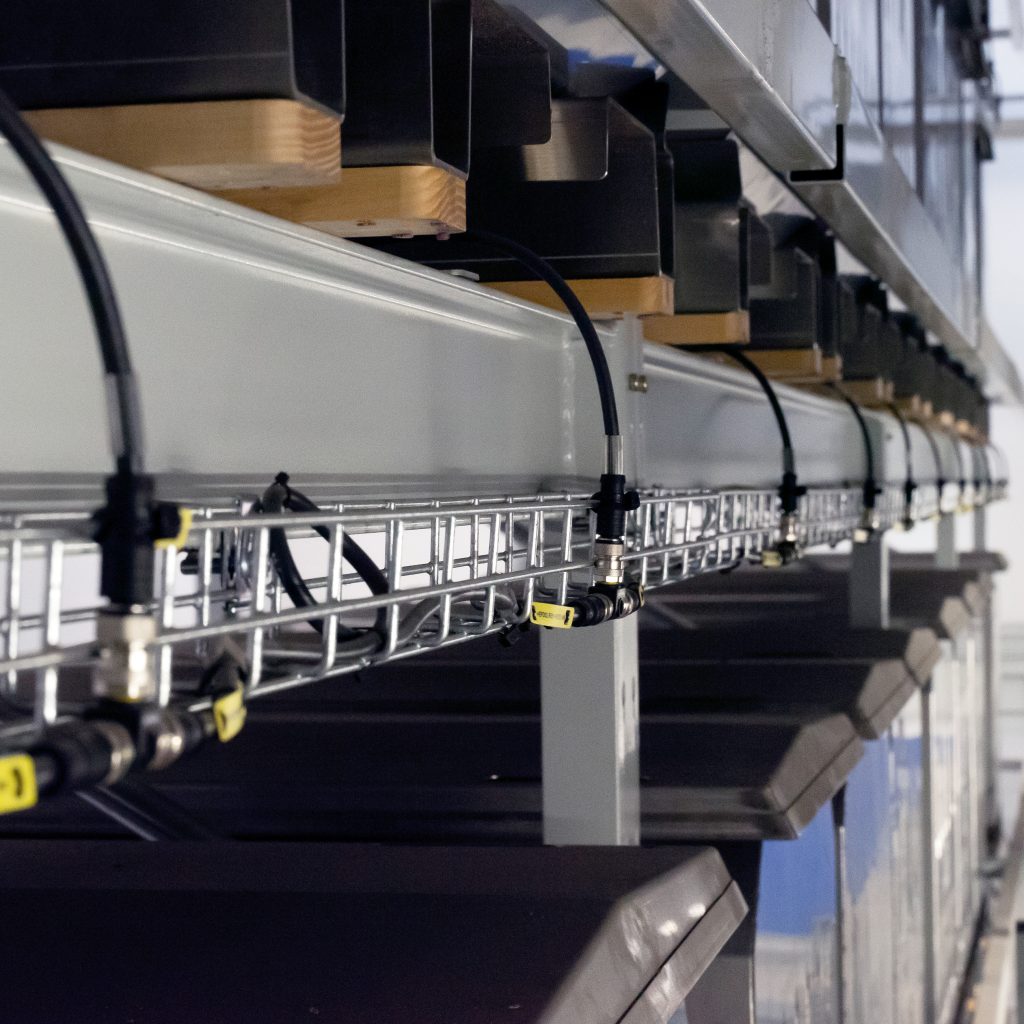

RFID-Anwendungen mit vielen Schreib-Lese-Köpfen sind aufgrund der erforderlichen Hardware oft teuer sowie aufwendig zu installieren und zu warten. Mit dem HF-Busmodus für seine IP67-RFID-Interfaces hat Turck eine effiziente Lösung entwickelt.

Nachdem jetzt auch der Busmodus für Einsatz in Zone 1/21 zugelassen wurde, kann Turck ein komplettes Portfolio an Nicht-Ex und Ex-Geräten im Bus-Modus anbieten. Da sich der TN-R42/TC-Ex interfaceseitig wie ein Standard-Schreib-Lese-Kopf verhält, hat der Anwender bezüglich Anbindung und Konfiguration des Gesamtsystems immer das gleiche Look-and-feel, egal ob im Ex- oder Nicht-Ex-Einsatz. Im Ex-Einsatz muss lediglich der letzte Teilnehmer im Busstrang ein Gerät mit Widerstand als Abschluss-Terminierung sein. Und die Zahl der im Busmodus anschließbaren Schreib-Lese-Köpfe ist im Ex-Betrieb beschränkt: beim ultrakompakten TBEN-S-Interface auf fünf Reader und beim TBEN-L-Interface auf zehn Reader pro Kanal.

Schutzgehäuse ermöglichen Einsatz in Atex-Zone 2

Um die IP67-RFID-Interfaces und -I/O-Module auch im Ex-Bereich zuverlässig betreiben zu können, hat der Hersteller ein Schutzgehäusekonzept aus Edelstahl entwickelt. Das Schutzgehäuse umschließt das für diesen Einsatz zugelassene Modul sowie dessen Anschlüsse und schützt so vor mechanischen Beschädigungen oder unbeabsichtigtem Trennen der Verbindungen. So werden alle Vorgaben zur Verwendung der Geräte in Atex-Zone 2 erfüllt.

Reduzierter Inbetriebnahmeaufwand

Aufgrund des integrierten RFID-Daten-Interfaces mit zyklischer Prozessdatenübertragung profitiert der Anwender vom schnellen und einfachen Zugriff auf HF- und UHF-Funktionen wie etwa dem Idle-Modus. Die busfähigen HF-RFID-Schreib-Lese-Köpfe lassen sich zudem durch einfaches Aktivieren der Schreib-Lese-Kopf-Adressen in den Parametern des Daten-Interfaces automatisch adressieren. Dies ermöglicht Anwendern eine Zeitersparnis gegenüber den herkömmlichen Methoden, da sie die Schreib-Lese-Köpfe nacheinander anbinden können und diese automatisch adressiert werden. Darüber hinaus lassen sich Bus-Adressen für busfähige HF-Schreib-Lese-Köpfe per Webserver/Pactware über das TBEN-S-RFID setzen und abfragen. So kann der Nutzer schnell die korrekte Inbetriebnahme des Bus-Modus überprüfen, ohne einen Schnittstellenwandler einzusetzen.

Anwendung Schlauchbahnhof

Der HF-Busmodus wird bereits erfolgreich in der Praxis eingesetzt – so z.B. bei Kupplungs- bzw. Schlauchbahnhöfen in der Chemie-, Pharma- sowie Lebensmittelindustrie. Vertauschte oder auslaufende Medien können schwerwiegende Folgen für die Anlagensicherheit, Produktqualität oder die Gesundheit von Mitarbeitern und Kunden nach sich ziehen. Gelangt etwa Säure in einen falschen Tank, entsteht hohes Gefahrenpotenzial. Um daher die korrekte Verbindung zwischen Schlauch und der korrespondierenden Anschlussstelle zu gewährleisten, bietet Turck eine HF-RFID-Komplettlösung, bei der der HF-Busmodus wesentlich zur effizienten Umsetzung beiträgt. Erst wenn die Schreib-Lese-Köpfe die vorgesehene Schlauchverbindung erfasst haben, erfolgt das Öffnungssignal an Ventil und Pumpe. Durch RFID können zudem Informationen wie das Datum oder die Uhrzeit der letzten Schlauchreinigung übermittelt werden. Aufgrund Turcks HF-RFID-Schreib-Lese-Kopf TNR42/TC-Ex ist auch eine Nutzung im explosionsgefährdeten Bereich (Zone 1/21) möglich. Abgerundet wird das Lösungspaket durch unterschiedliche Datenträgertypen für spezifische Applikationsanforderungen, darunter auch eine Glasvariante für aggressive Medien. RFID-Tags können zudem direkt in eine Metallkappe eingelassen oder mit einer Schelle verbunden werden.

Seiten: 1 2Auf einer Seite lesen
