Track&Trace-Lösung zur Serialisierung von Medikamenten

Im Kampf gegen Fälschungen

Ab 2019 gibt es bei verschreibungspflichtigen Medikamenten kaum noch Möglichkeiten zur weltweiten Verbreitung von Fälschungen, denn ab dann dürfen Medikamente ohne eindeutige Kennzeichnung und Überprüfungsmöglichkeiten nicht mehr vertrieben werden. Bosch Packaging Technology hat schon heute eine Track&Trace-Lösung für diese Anforderungen entwickelt. Die entscheidende Grundlage bieten dabei ID-Komponenten von Cognex in einem Prüf- und Identifizierungsmodul des Systemintegrators AIT Goehner.

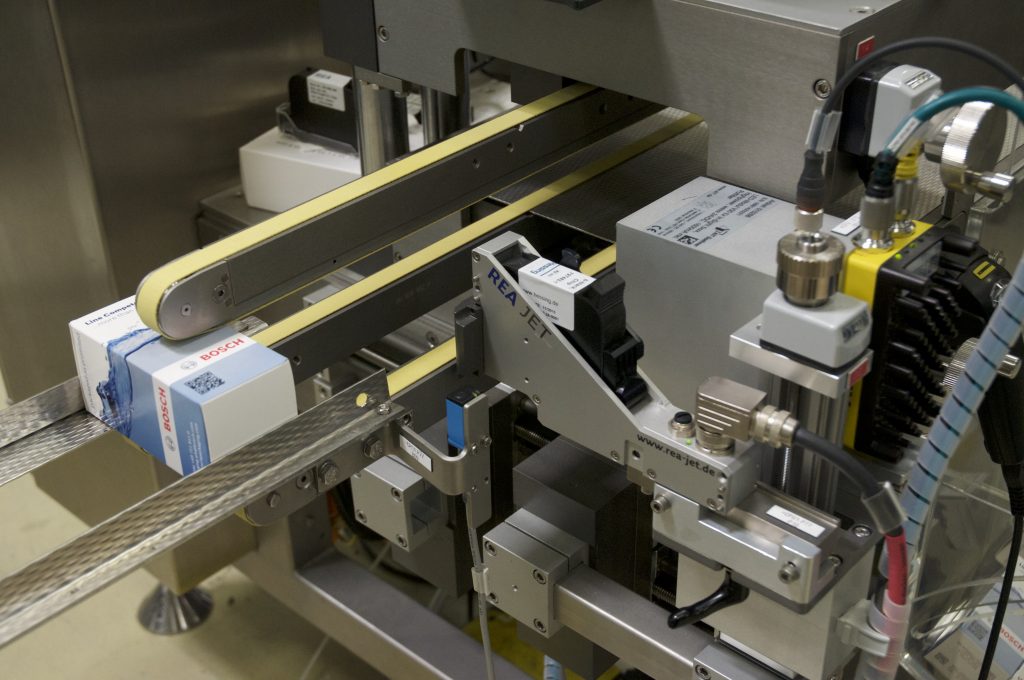

Das Basismodul des CPS Faltschachtelbedruckungs- und Verifizierungssystem kann bis zu sechs Faltschachteln in der Sekunde bedrucken und verifizieren.
Das Basismodul des CPS Faltschachtelbedruckungs- und Verifizierungssystem kann bis zu sechs Faltschachteln in der Sekunde bedrucken und verifizieren.Bild: Cognex Germany Inc.

Anfang 2004 wurde der Versandhandel mit Arzneimitteln in Deutschland erlaubt. Es gibt allerdings Schätzungen, dass in bestimmten Fällen über die Hälfte der im Internet vertriebenen Arzneimittel gefälscht sind. Ein Grund dafür ist, dass ihre Herkunft – und somit die Echtheit – heute noch nicht grundsätzlich nachgewiesen werden kann. Das kann für Patienten, die z.B. bei Herzinsuffizienz oder Diabetes lebenswichtige Arzneimittel benötigen, gravierende Auswirkungen haben. Kein Wunder also, dass die Gesetzgeber vieler Länder in Europa und den USA, aber auch in Ländern wie Brasilien und Saudi-Arabien einen besseren Fälschungsschutz fordern und sich mit innovativen Möglichkeiten beschäftigen, der Verbreitung von gefälschten, unwirksamen und gefährlichen Medikamenten effektiv entgegenzusteuern. Ein aktuelles Ergebnis dieser Bestrebungen ist der im Februar 2016 verabschiedete Entwurf der Fälschungsschutzrichtlinie 2011/62/EU, die nach einer Übergangsfrist ab 2019 verpflichtend wirksam wird. Ist dies nun das Aus für gefälschte Medikamente? Die Richtlinie macht rezeptpflichtige Arzneimittel seriennummernpflichtig. Das ermöglicht die Nachverfolgbarkeit der Medikamente über die gesamte Lieferkette hinweg. Gleichzeitig wird eine zweite Sicherheitsstufe (tamper-evident) in Form von manipulationssicheren Verschlüssen bzw. Versiegelungen gefordert. Neben dem pharmazeutischen Groß- und Einzelhandel (etwa Apotheken, welche die Echtheit der Ware prüfen) wird dies auch für Hersteller, Inverkehrbringer, Lohnverpacker und Logistikunternehmen Auswirkungen haben. Im Kern geht es bei den Neuerungen um das Verfolgen von Produkten und deren zugehörigen Daten mittels Serialisierung von Einzelverpackungen und aggregierten Produkten. Hersteller von Arzneimitteln müssen neben der Umsetzung der Richtlinie 2011/62/EU eine globale Strategie für die durchgängige Vergabe von Seriennummern etablieren, ihre Verpackungsprozesse anpassen und neue Abläufe zur Verwaltung und Speicherung der Seriennummern umsetzen.

Die In-Sight 5613 Kamera ist flexibel umrüstbar für die Codelesung aus allen Richtungen und ermöglicht so Drucken und Lesen auf engstem Raum.
Die In-Sight 5613 Kamera ist flexibel umrüstbar für die Codelesung aus allen Richtungen und ermöglicht so Drucken und Lesen auf engstem Raum.Bild: Cognex Germany Inc.

Umrüsten der Verpackungslinien

Die Umrüstung bzw. Einbindung entsprechender Verpackungsmaschinen in die neuen Abläufe ist ein elementarer Bestandteil des Serialisierungsprojekts. Für Daniel Sanwald, Produktmanager bei Bosch Packaging Technology, steht fest: „Ab 2019 wird jedes in der Apotheke verkaufte Produkt mittels Identifikation auf Originalität überprüft werden können.“ Aus diesem Grund sind nun weltweit mehrere tausend Verpackungslinien gemäß den Track&Trace-Neuerungen umzustellen. Bosch Packaging Technology kann dabei auS über 15 JahreN Erfahrung des Bosch-Kraftfahrzeugbereichs schöpfen, bei dem Automatisierung sowie Vernetzung von Maschinen, Prozessen und IT jahrelang erprobt sind. Logik und Funktionalitäten wurden auf den konkreten pharmazeutischen Bedarf bei Track&Trace-Anwendungen übertragen und angepasst. Bei der Umsetzung der Rückverfolgbarkeit spielt Flexibilität eine große Rolle. Denn viele Arzneimittelhersteller sind international tätig und liefern ihre Produkte in Länder mit unterschiedlichen Kennzeichnungsvorschriften. Ebenso produziert und vertreibt Bosch Packaging Technology Verpackungslinien weltweit. Grundsätzlich versucht der Arzneimittelhersteller aus Gründen der Wirtschaftlichkeit, die Produkte erst im Moment der Auslieferung zu verpacken und zu kennzeichnen. Dies verhindert hohe Lagerbestände von gekennzeichneten Produkten für bestimmte Märkte.

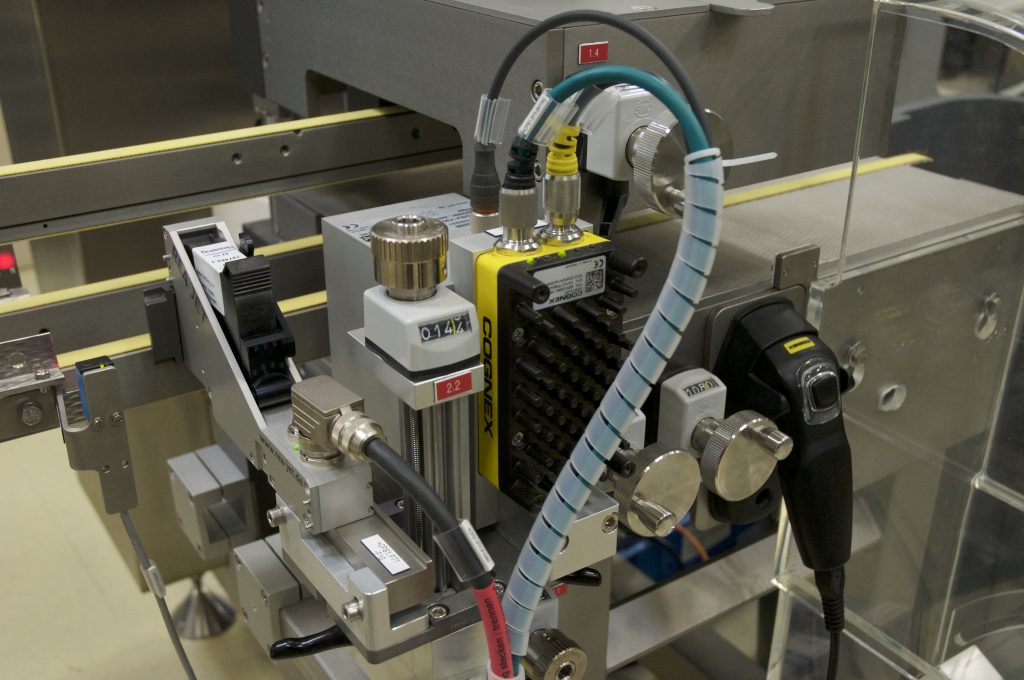

An benachbarten Stationen wird zuerst gedruckt und dann mit der Code mit der In-Sight 5613 Kamera gelesen.
An benachbarten Stationen wird zuerst gedruckt und dann mit der Code mit der In-Sight 5613 Kamera gelesen.Bild: Cognex Germany Inc.

Flexibilität durch Modularität

Mit dem Maschinenkonzept der CPS-Serie hat Bosch Packaging Technology einen wichtigen Schritt in Richtung Flexibilität getan. Aufgrund seiner modularen Bauweise bietet das CPS Faltschachtelbedruckungs- und Verifizierungssystem funktionale Erweiterungsmöglichkeiten; z.B. mit Kontrollwaage, Etikettierer und einer Tamper-Evident-Funktion. Auf kleiner Stellfläche bedruckt und verifiziert das Basismodul CPS 0800 bis zu 400 Faltschachteln pro Minute, d.h. über sechs Stück pro Sekunde. Einstellbare Transportbänder und ein bedienbares Schnellwechselsystem ermöglichen die Bedruckung der Faltschachteln auf allen Seiten. Die Vergabe einer randomisierten Seriennummer erfolgt mit der flexibel skalierbaren Serialisierungssoftware CPI. Mit dieser lässt sich der Serialisierungsprozess bis zur letzten Aggregatsstufe managen. Die Software kann einzelne Komponenten, Verpackungslinien und sogar ganze Fabriken miteinander vernetzen. Die mit CPI generierten Seriennummern können mit Tinten- oder Laserdruck als 1D- und 2D-Codes mit Chargen- und Mindesthaltbarkeitsdaten auf die Verpackungen aufgebracht werden. Um den weltweit variierenden und zukünftigen Marktanforderungen gerecht zu werden, lassen sich auch neue Codierungsarten jederzeit hinzufügen.

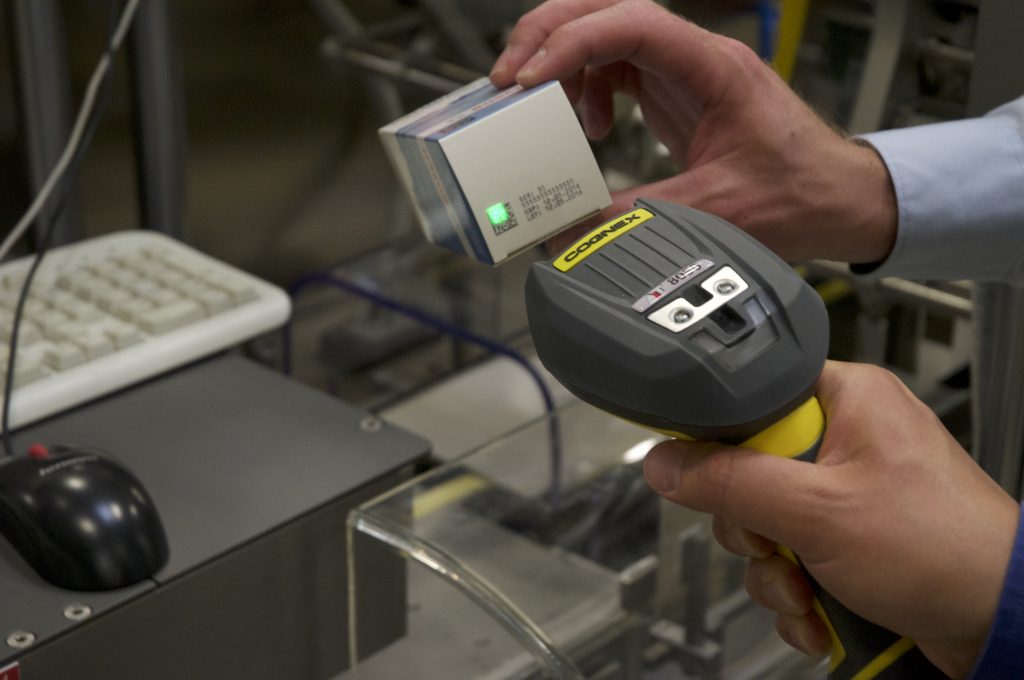

Außerhalb der automatisierten Code-Verifizierung können Daten mit Cognex Handscannern erfasst werden.
Außerhalb der automatisierten Code-Verifizierung können Daten mit Cognex Handscannern erfasst werden.Bild: Cognex Germany Inc.

High-Speed-Kameralösung

Nach dem Aufdruck der Tracking-Daten auf die Verpackung kommt ein Hochgeschwindigkeits-Kamerasystem zur automatischen Verifizierung zum Einsatz. Die Prüfung auf Gültigkeit der im Verpackungsprozess aufgebrachten Daten soll in Echtzeit erfolgen, was aufgrund des hohen Durchsatzes eine Herausforderung für die Kamera ist. Für die Entwicklung des Ident-Moduls, bestehend aus Kamera und Beleuchtung, war die AIT Goehner mit über 20.000 installierten Systemen der ideale Engineering-Partner – vor allem aufgrund der langjährigen Partnerschaft mit Cognex, dem Weltmarktführer für Vision- und ID-Systeme. Auf Basis der Cognex Komponenten hat der Bildverarbeitungsspezialist eine kompakte ID-Einheit (LED-Modul V30) für die von Bosch Packaging Technology geforderte Aufgabenstellung entwickelt. Bei der Lösung handelt es sich um ein nahtlos in die Bosch-Steuerung eingebundenes Modul, das optimal zur gesamten CPS Maschinenserie passt und das hinsichtlich Look&Feel exakt an das Bosch Konzept angepasst wurde. Zum Einsatz kommt dort der In-Sight 5613, ein High-Speed-ID-Reader für extrem schnelle Anwendungen bei gleichzeitig hoher Auflösung von bis zu 1.600×1.200 Pixeln. Damit liest und verifiziert er alle gängigen Code- und Schrifttypen zuverlässig und schnell, z.B. 1D-Codes, Datamatrix-Codes oder Klarschrift. Seine industriellen Schnittstellen erlauben eine einfache Einbindung in die Maschinensteuerung. Mittels Software Development Kits (SDK) ist es zudem möglich, die Parametriersoftware des Cognex Scanners tief in die Anlagensoftware zu integrieren und eng in die Benutzerschnittstelle (HMI) einzubinden. Dank der Cognex Algorithmen sind für alle möglichen Bedingungen ausreichend Leistungsreserven vorhanden; selbst das zuverlässige Scannen schnell bewegter, außermittiger Codes ist kein Problem. Der Code-Reader bietet viele Möglichkeiten, um die wichtigsten Parameter variabel an die gegebenen Randbedingungen wie Hintergrund, Tinte/Druckqualität etc. optimal einzustellen. Durch iterative Prozesse wurden die Parameter der gesamten ID-Einheit perfekt an die Lichtverhältnisse, Temperaturen und Prozessgeschwindigkeiten angepasst.

Seiten: 1 2Auf einer Seite lesen

Cognex Germany Inc.
