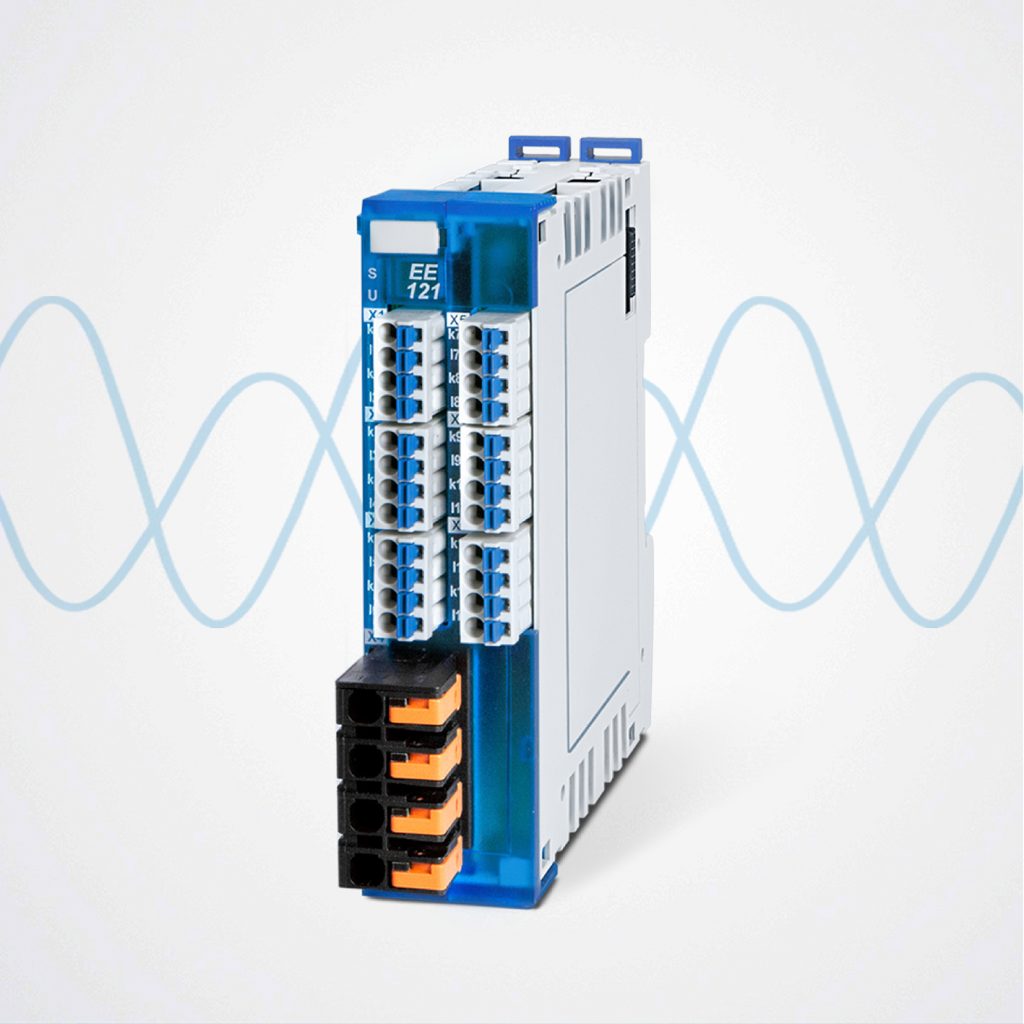

Das kompakte Hutschienenmodul EE 121-1 aus der S-DIAS-Reihe von Sigmatek unterstützt den Anwender bei Predictive Maintenance und kann auch zur Kostenüberwachung genutzt werden. Die Spannungen der drei Eingangsphasen (L1, L2 und L3) werden gemessen und zusätzlich bis zu zwölf Ströme erfasst, die den Phasen beliebig zuordenbar sind. Sowohl die Spannungs- als auch die Stromeingänge bieten eine 16Bit-Auflösung. Der Messbereich des UL/CSA-zertifizierten Moduls liegt bei 0 bis 520VAC und 0 bis2AAC. Neben Strömen und Spannungsphasenfolge lassen sich mit auch Phasenlage und Frequenz messen und überwachen. Es ermöglicht die Berechnung von Ueff und Ieff jedes Kanals sowie des Energieverbrauches seit der ersten Aktivierung. Zudem kann das Modul kurze Netzunterbrechungen bzw. einen Phasenausfall erfassen und meldet den 0-Durchgang für die Applikation. Auch eine Netzsynchronisation ist mit dem Modul möglich. Hierbei wird eine Timestampfunktionalität für die Spannungsnulldurchgänge zur Verfügung gestellt. So kann bei Verwendung von mehreren Energieerfassungsmodulen der zeitliche Versatz der Spannungsnulldurchgänge von zwei Spannungsnetzen ermittelt werden.
