ASi und ASi Safety Lösungen für Fördertechnik und Regalbediengeräte

Sicher durch die Gassen

ASi-5 und ASi-3 sind heute in der Intralogistik Standard - vor allem dann, wenn es um Antriebslösungen für die Integration von Rollenantrieben, Gleichstrommotoren und dezentralen Frequenzumrichtern geht. Dass sich mit der Sicherheitstechnik von Bihl+Wiedemann aber nicht nur Förderstrecken bis SIL3/PLe sicher steuern und überwachen lassen, sondern auch komplette Sicherheitsapplikationen für Regalbediengeräte (RBGs) in automatisierten Hochregallagern effizient realisiert werden können, hat der Intralogistik-Spezialist Klinkhammer aus Nürnberg jetzt zusammen mit dem Mannheimer Unternehmen unter Beweis gestellt.

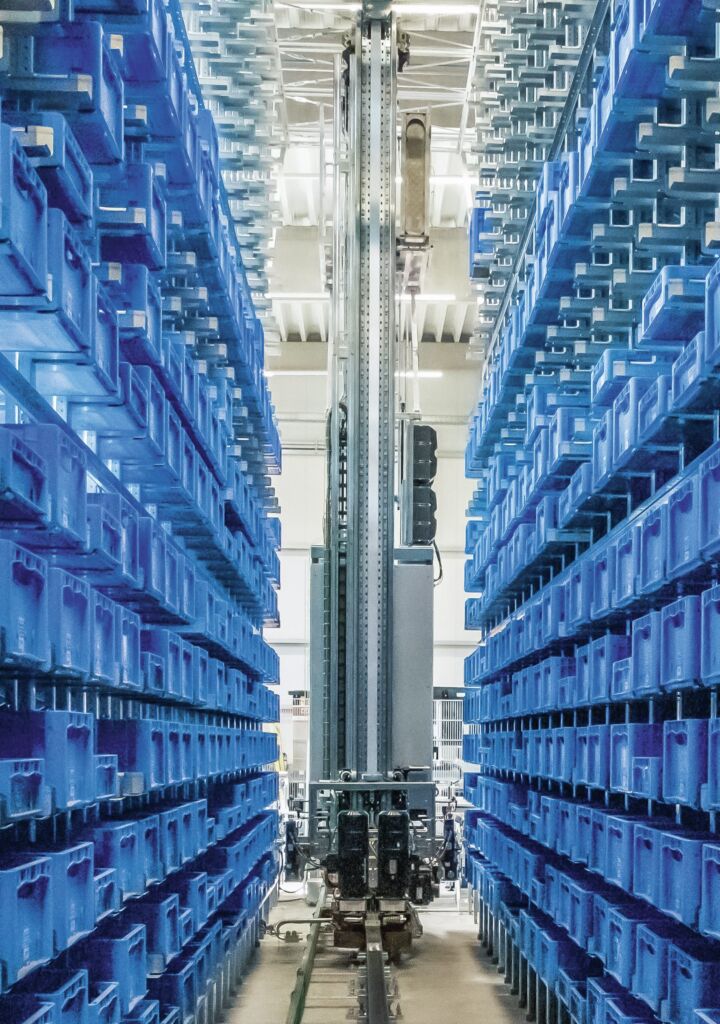

 Regalbediengerät mit Stromschiene in einer Gasse
Regalbediengerät mit Stromschiene in einer GasseBild: Bihl+Wiedemann GmbH

Die Klinkhammer Group ist ein familiengeführter, mittelständischer Unternehmensverbund mit internationaler Ausrichtung. Bei der Klinkhammer Intralogistics geht es darum, Materialflüsse im Lager effizient zu gestalten – mit ganzheitlichen, automatisierten Logistik-Lösungen. Entsprechend bietet das Unternehmen für eine Vielzahl von Branchen vom Logistikkonzept über die Installation der Lagertechnik bis hin zur Software alles aus einer Hand.

AS-Interface hat sich als international standardisiertes Verdrahtungssystem auch in der modernen Förder- und Materialflusstechnik durchgesetzt, wozu das umfangreiche Produktportfolio von Bihl+Wiedemann sowie die verschiedenen Hard- und Software-Tools zur Einrichtung von ASi Netzwerken nicht unwesentlich beigetragen haben. Auch Klinkhammer vertraut bei der Fördertechnik bereits seit vielen Jahren auf ASi und ASi Safety Lösungen von Bihl+Wiedemann und setzt unter anderem die kompakten Kabelkanal-Module für Motorrollen sowie Standard- und Safety-E/A-Module in IP20 und IP67 ein. Ebenfalls verwendet werden Profinet-Gateways, die die E/A-Daten sowie detaillierte Diagnoseinformationen direkt an die Steuerung übertragen. Mit der optionalen Sicherheitssteuerung in den Gateways können die sicherheitsgerichteten Signale direkt lokal ausgewertet werden, wodurch auf eine übergeordnete Sicherheitssteuerung verzichtet werden kann.

Ein wesentlicher Grund für die ursprüngliche Entscheidung pro Bihl+Wiedemann, so Alexander Ruhmann, verantwortlich für die Elektrokonstruktion bei Klinkhammer, war die Tatsache, dass die ASi Gateways (ASi Master und Feldbusanbindung in einem Edelstahlgehäuse) im Gegensatz zu den Geräten anderer Hersteller schon früh über ein Display verfügten und dadurch wartungsfreundlicher sind. Und die Sicherheitstechnik von – auch größeren – Fördertechnik-Applikationen lässt sich laut Ruhmann mit ASi Safety sehr schön lösen, weil man häufig nur die Daten von einfacher Sensorik, oft aber weit verteilt im Feld, einsammeln muss. „Lichtschranken, hier und da mal ein Sicherheits-Lichtgitter, alle paar Meter ein Not-Halt-Taster, vielleicht noch eine Schutztür – dafür ist ASi Safety gerade in der Fördertechnik einfach perfekt“.

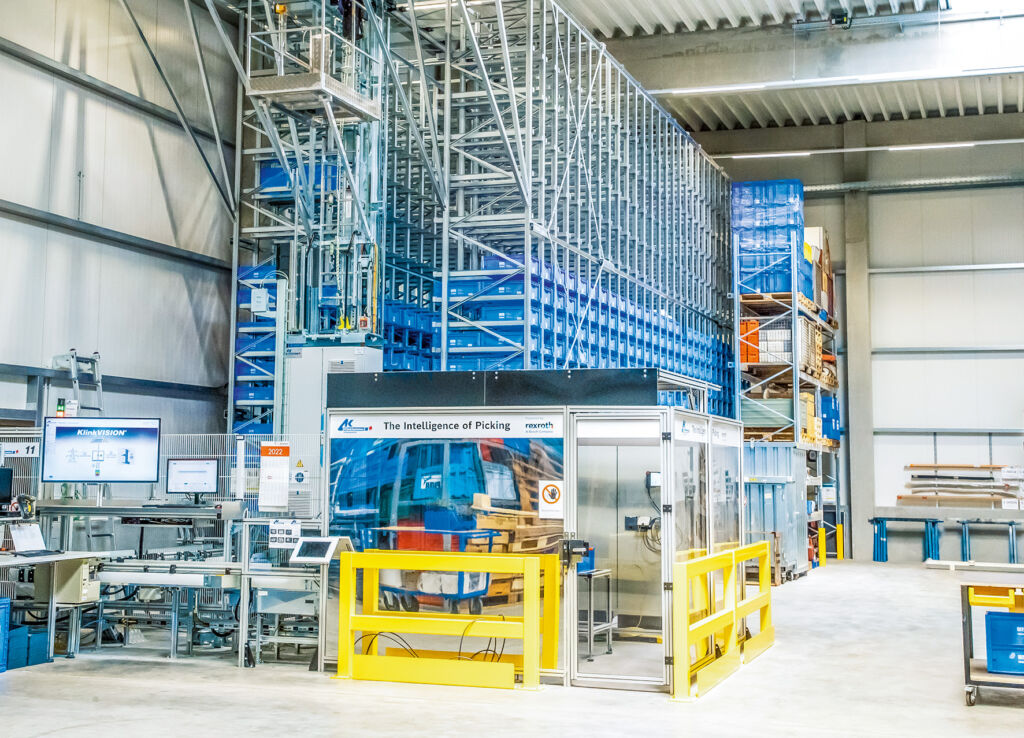

 Applikation Klinkhammer: Regalbediengerät mit Hochregallager
Applikation Klinkhammer: Regalbediengerät mit HochregallagerBild: Bihl+Wiedemann GmbH

Regalbediengerät mit Sicherheitstechnik von Bihl+Wiedemann

Aufgrund der guten Erfahrungen, die man in den letzten Jahren mit den ASi und ASi Safety Lösungen gemacht hat, und den Möglichkeiten, die diese bieten, hat man sich bei Klinkhammer jetzt erstmals dafür entschieden, auch die Sicherheitstechnik eines Regalbediengerätes für ein automatisiertes Hochregallager mit einer Safety-Lösung von Bihl+Wiedemann zu realisieren.

Bei der Umsetzung eines ca. zwei Tonnen schweren und ca. 8m hohen Regalbediengerätes für Behälter, das mit einer Geschwindigkeit von bis zu 6m/s auf einer Schiene eine Gasse befährt und mit Hilfe eines LAMs (LastAufnahmeMittels) automatisiert Regalfächer rechts und links der Gasse in unterschiedlichen Höhen be- und entladen kann, waren folgende Anforderungen zu berücksichtigen:

  • Das Sicherheitskonzept musste den Vorgaben der neuen EN 528 für Regalbediengeräte entsprechen,
  • eine sichere Kommunikation zwischen innen (dem fahrenden RBG auf der Schiene) und außen (dem Schaltschrank vor dem Sicherheitsbereich am Gassenanfang und den nichtmitfahrenden Puffern) musste realisiert werden können,
  • die Sicherheitslösung sollte ohne teure Schleifkontakte und ohne den Einsatz einer zusätzlichen Sicherheitssteuerung funktionieren,
  • eine sichere Positions- und Bewegungsüberwachung innerhalb der Gasse musste gewährleistet sein,
  • die sichere Positions- und Bewegungsüberwachung sollte auf Basis eines Barcode-Positioniersystems umgesetzt werden,
  • die Sicherheitstechnik sollte lokal auf dem RBG ausgewertet werden können,
  • die Kommunikation zwischen RBG und Schaltschrank sollte über eine Datenlichtschranke erfolgen,
  • die Position des RBGs muss der Steuerung zu jedem Zeitpunkt eindeutig bekannt sein.
 Schaltschrank RBG mit
B+W-Sicherheitstechnik
Schaltschrank RBG mit B+W-SicherheitstechnikBild: Bihl+Wiedemann GmbH

Sichere Kommunikation zwischen innen und außen

Für die (sichere) Kommunikation zwischen dem Schaltschrank außerhalb des Aktionsbereichs des Regalbediengerätes und dem RBG selbst werden zwei ASi-5/ASi-3 Profinet Gateways mit integriertem Sicherheitsmonitor (BWU3863) eingesetzt. Beide Gateways sind über Safe Link, die sichere Kopplung von Bihl+Wiedemann, miteinander verbunden. Safe Link kann über Standard-Ethernet oder den Feldbus übertragen werden. So ist keine zusätzliche Verbindung für die Safety-Kommunikation notwendig und das Gateway kann lokal über AS-Interface um weitere Safety- und Standard-E/As erweitert werden. Für den Bereich zwischen Umzäunung und RBG, also dort, wo keine kabelgebundene Kommunikation möglich ist, wird eine Datenlichtschranke eingesetzt. Mit dieser Datenlichtschranke können die sicheren Safe-Link-Daten und die nicht-sicheren Signale optisch über eine Distanz von bis zu 120m stabil übertragen werden.

Das zweite ASi-5/ASi-3 Profinet Safety Gateway überwacht die ortsfeste Sicherheitstechnik. Diese Daten werden über Safe Link dem zweiten Gateway auf dem RGB zur Verfügung gestellt, das die Sicherheitstechnik des Regalbediengerätes selbst steuert.

Sichere Positions- und Bewegungsüberwachung

Für die sichere Positions- und Bewegungsüberwachung des RBGs, das mit 3,5m/s² beschleunigt und eine Geschwindigkeit von 6m/s erreicht, wird ein ASi Drehzahlwächter (BWU2849) eingesetzt. Neben der Position des RBGs überwacht dieser in Verbindung mit dem Gateway auch weitere Sicherheitsanforderungen, die in der EN 528 festgelegt wurden: je nach Betriebsart Geschwindigkeit, Beschleunigungs- und Bremsrampen, Drehrichtung, Stillstand sowie sichere Endlagen. Zu Diagnose- und Steuerungszwecken werden diese Daten nicht-sicher über den Feldbus an die Steuerung übertragen.
