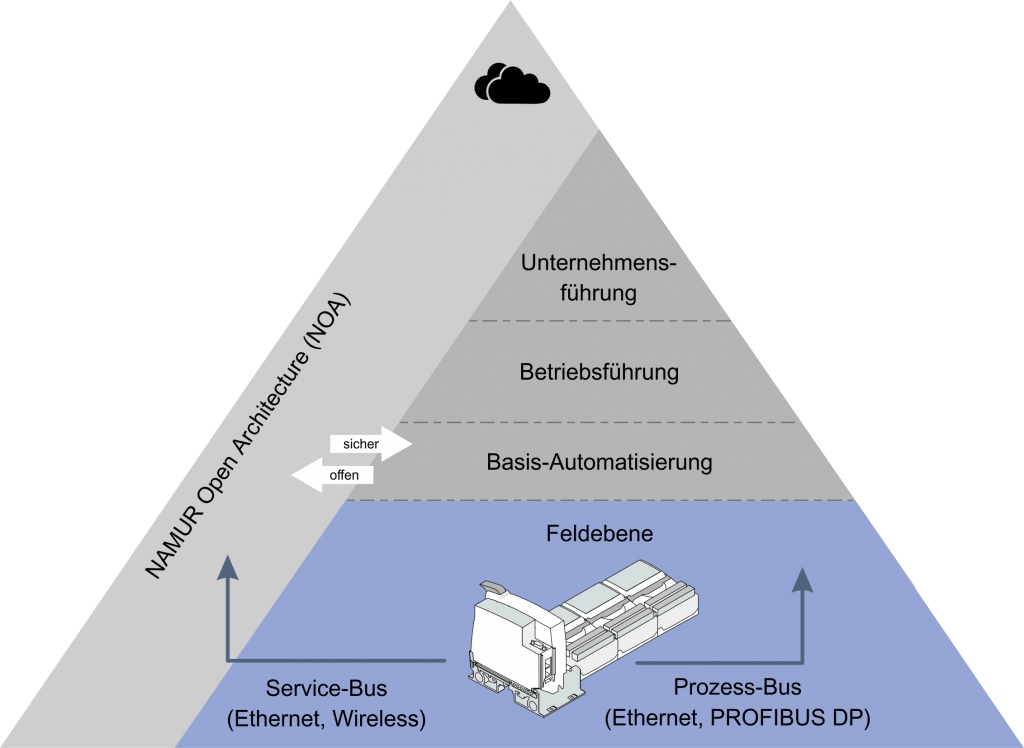

Schon seit mehr als 30 Jahren hat der Explosionsschutz-Spezialist R. Stahl Remote I/O-Lösungen für explosionsgefährdete Bereiche im Programm. Obwohl sich die neueste System-Generation IS1+ gegenüber ihren Vorgängern durch zahlreiche Innovationen auszeichnet, besteht ihr zentraler Vorteil in einem langjährig bewährten, auf offenen Systemschnittstellen basierenden Grundkonzept. Es gestattet den Betrieb der Geräte mit nahezu jedem Automatisierungssystem, bietet umfangreiche Diagnosefunktionen mit hohem Mehrwert für Plant-Asset-Management-Anwendungen und ermöglicht über eine Service-Bus-Schnittstelle die parallele Übertragung von Diagnosedaten und HART-Informationen angeschlossener Feldgeräte. Speziell mit dem Service-Bus und der vollständigen Transparenz für das HART-Protokoll empfiehlt sich das Remote I/O-System IS1+ für moderne Anlagenkonzepte im Sinne der Namur Open Architecture.
Zweiter Kanal für parallele Datenkommunikation
Der Service-Bus, im Umfeld der NOA auch als ‚zweiter Kanal‘ bezeichnet, ist keine neue Erfindung. Schon die ersten Remote I/O-Systeme, die R. Stahl bereits in den achtziger Jahren entwickelt hatte, verfügten über eine eigene Diagnose- und Konfigurationsschnittstelle bis in die Zone 1. Bei IS1+ wurde diese zunächst für die Gerätekonfiguration über Modbus RTU genutzt oder diente in Profibus DP-Umgebungen als separater Zugang für erweiterte Diagnostik und HART-Informationen. Seit 2003 lassen sich das Remote I/O-System und angeschlossene HART-Feldgeräte mittels DTM-Treibern wahlweise über den Service-Bus oder den Prozess-Bus in Field-Device-Tool-Applikationen (FDT) des Plant Asset Managements (PAM) einbinden. Während bei Profibus DP der zweite Kanal vorwiegend als separates physikalisches Netzwerk realisiert wird, da das Tunneln eines zusätzlichen Protokolls bei diesem Feldbus relativ aufwändig ist und von Automatisierungssystemen nur bedingt unterstützt wird, eröffnete die Ethernet-Ausstattung von IS1+ die Möglichkeit, Profinet-, Ethernet/IP- oder Modbus TCP-Netzwerke mit integriertem Service-Bus bis in die Zone 1 auszudehnen.
IP-Kommunikation bis in Ex-Bereiche

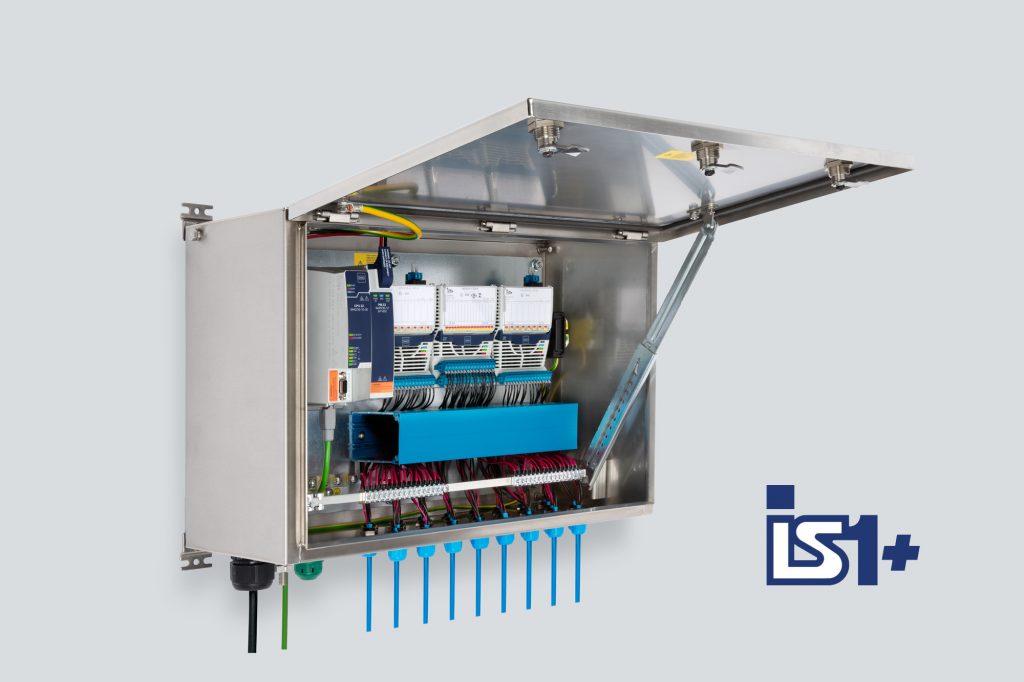

Das 100MBit/s-Ethernet ermöglicht der IP-Kommunikation den Weg bis in explosionsgefährdete Bereiche der Feldebene und kombiniert Prozess-Bus und Service-Bus effektiv miteinander. Durch den integrierten Webserver eröffnen sich interessante neue Use Cases für den Remote Zugriff. So vereinfachte der IP-basierte Datenverkehr nicht nur bei Inbetriebnahmen Remote Loop Checks bis zur Feldgeräteebene, ohne dass Personal im Feld anwesend sein musste – auch Firmware-Updates am anderen Ende der Welt ließen sich unter entsprechenden Security-Vorkehrungen von nun an per Internet durchführen. Weitere Möglichkeiten bestehen im Auslesen von Versionsständen, in der Kontrolle des korrekten Anschlusses von HART-Geräten auch ohne Leit- oder PAM-System oder im Vergleich von Soll-/ Ist-Bestückung der IS1+ Systeme. Insbesondere im Kontext von NOA-Aktivitäten und -Strukturen schufen zuletzt die neuesten, ‚mehrsprachigen‘ CPUs (Communication Processing Units) von IS1+ die Basis für eine ganze Reihe an Optionen.
Multi-Protokoll-CPU vereinfacht Migrationskonzepte

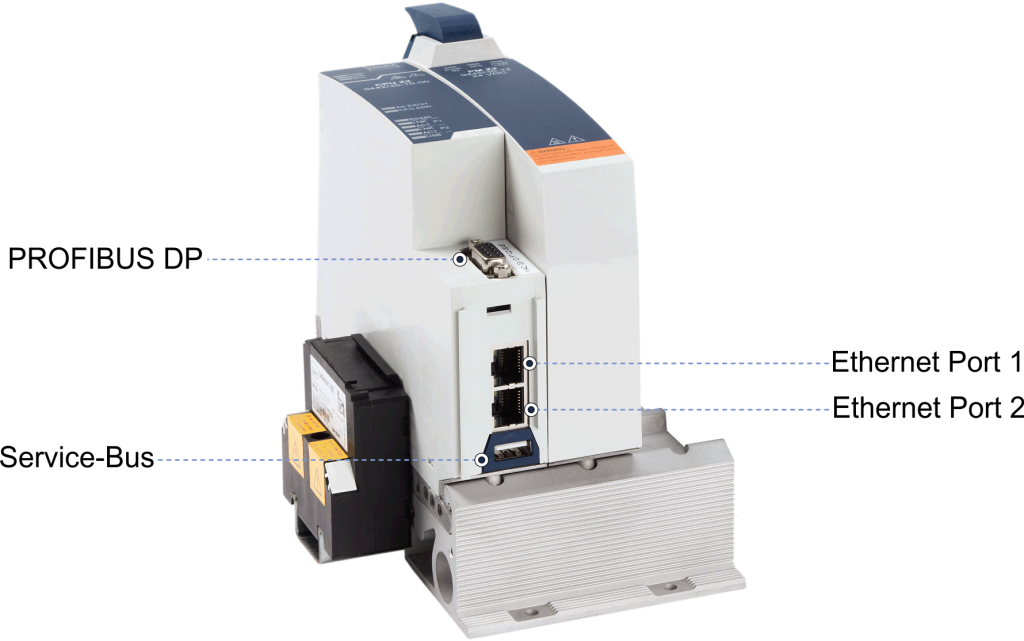

Speziell bei Migrationsvorhaben, etwa zur Infrastrukturmodernisierung oder der Netzwerkerweiterung mit verschiedenen Übertragungsprotokollen, sorgen die Multi-Protokoll-CPUs von IS1+ für deutliche Vereinfachungen. Diese integrieren sowohl die Protokollstacks für Profinet, EtherNet/IP und Modbus TCP als auch für den ‚Klassiker‘ Profibus DP, der in eigensicherer Ausprägung als RS485-IS seit den ausgehenden neunziger Jahren häufig bei Remote I/O-Installationen auch in Ex-Bereichen eingesetzt wird. Auf diese Weise kann IS1+ in Bestandsanlagen, die migriert werden sollen, weiterhin über Profibus DP mit dem Leitsystem kommunizieren, während parallel dazu ein Ethernet-Netzwerk aufgebaut wird. Dieses lässt sich als zweiter Kanal zur Übertragung erweiterter Diagnose- oder HART-Daten nutzen. Erfolgt dann die Umrüstung auf ein Ethernet-basiertes Leitsystem z.B. mit Profinet für alle Prozess-, Diagnose- und HART-Daten, ist die erforderliche Infrastruktur bereits vorhanden und die CPU-Baugruppe braucht lediglich per Schalter auf Profinet-Kommunikation umgestellt werden. Währenddessen gewährleistet der integrierte Webserver über den zweiten Kanal weiterhin den Zugriff auf die zusätzlichen Daten. Alternativ sorgt der IS1+ DTM wie bisher üblich für die bidirektionale Übertragung von HART-Variablen und sämtlicher HART-Informationen angeschlossener Geräte, wodurch die Remote-Konfiguration oder die Funktion von Audit Trail Applikationen gewährleistet bleiben.
