Pulsweitenmodul zur Steuerung großer Lasten

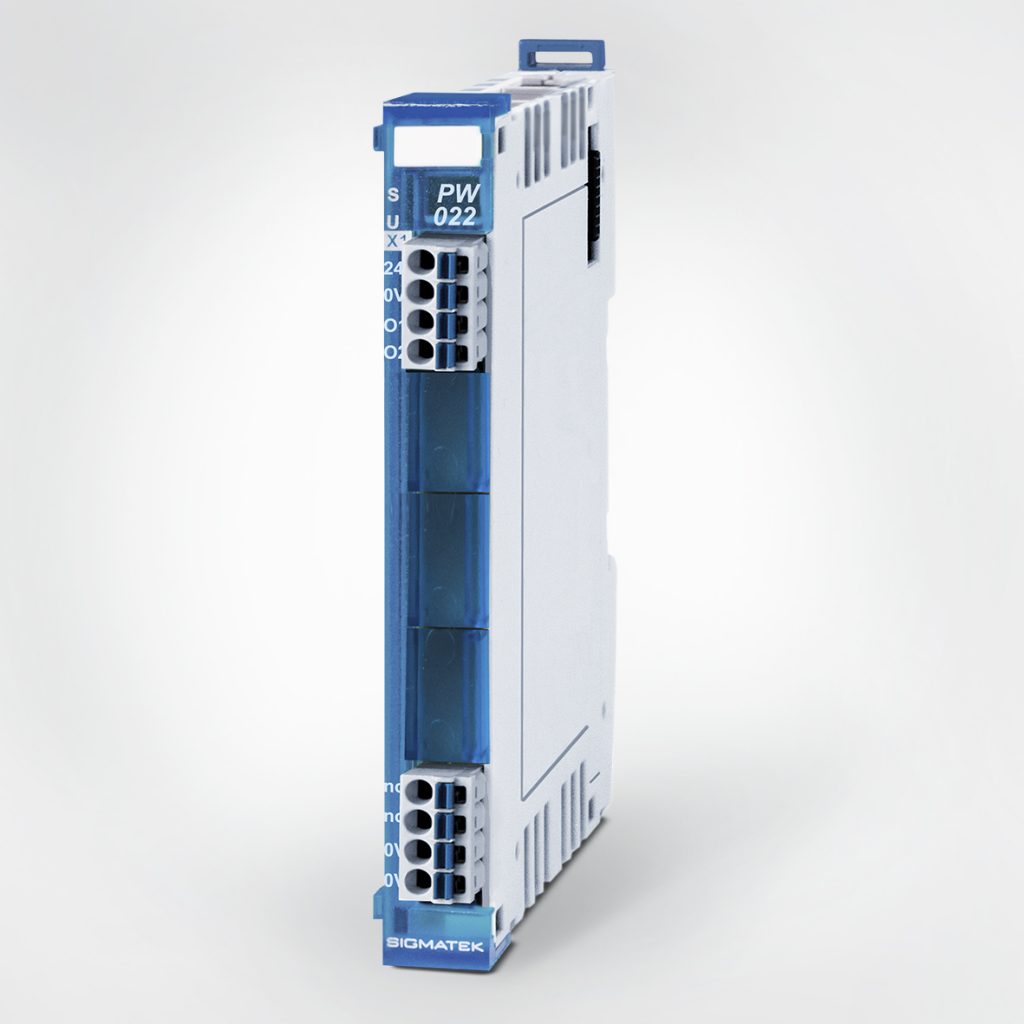

Bild: Sigmatek GmbH & Co KG

Das PW 022 aus der S-Dias-Produktfamilie von Sigmatek dient der Ansteuerung von induktiven und ohmschen Lasten. Mit dem kompakten Pulsweitenmodul können z.B. Magnet- und Proportionalventile komfortabel und präzise gesteuert werden. Das Modul verfügt über zwei +24V-schaltende PWM-Ausgänge, die für bis zu 1,5A pro Kanal ausgelegt sind. Die PWM-Grundfrequenz beträgt zwischen 30,5Hz und 20kHz. Sowohl die PWM-Pulsbreite als auch die Frequenz sind über die Software in 0,5s-Schritten einstellbar. Die Versorgungsspannung von 18 bis 30VDC wird auf Unterspannung überwacht. Eine Kurzschlussüberwachung sorgt für einen sicheren Betrieb. Das Modul lässt sich mit dem Engineering Tool Lasal programmieren und konfigurieren. Zur einfachen Schaltplanintegration steht ein Eplan-Makro bereit.

Sigmatek GmbH & Co KG
http://www.sigmatek-automation.com
