Profinet-Kommunikation im 5GHz-Netz

Bild: Schildknecht AG

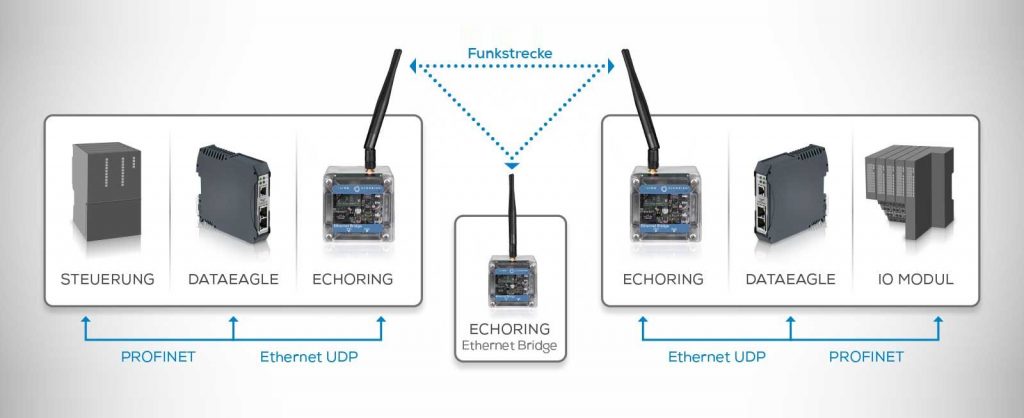

In Kooperation mit Schildknecht hat R3 eine Lösung entwickelt, die drahtlose Feldbus-Kommunikation ohne Leistungsverlust auch unter schwierigen Umgebungsbedingungen ermöglichen soll. Als konkreter Anwendungsfall diente die Realisierung einer Profinet-Kommunikation zwischen einer SPS und einem dezentralen I/O-Modul. Um die zu übertragenden Daten zu priorisieren und die Schnittstelle zwischen Funksystem und Steuerung zu entkoppeln, werden die Signale zunächst mit einem Dataeagle-Modul vom Typ 4U15 vorverarbeitet und in UDP-Pakete umgewandelt. Die Übertragung zum I/O-Modul erfolgt anschließend über ein Echoring-Funksystem, bestehend aus drei Funkmodulen, welche die hochzuverlässige Übertragung bei geringen Latenzen sicherstellen. Im Ergebnis konnten rund 95% aller UDP-Pakete mit einer maximalen Latenzzeit von 9ms zuverlässig im 5,8GHz-Band übertragen werden.

R3 - Reliable Realtime Radio
