Magnetische Multiturn-Drehgeber

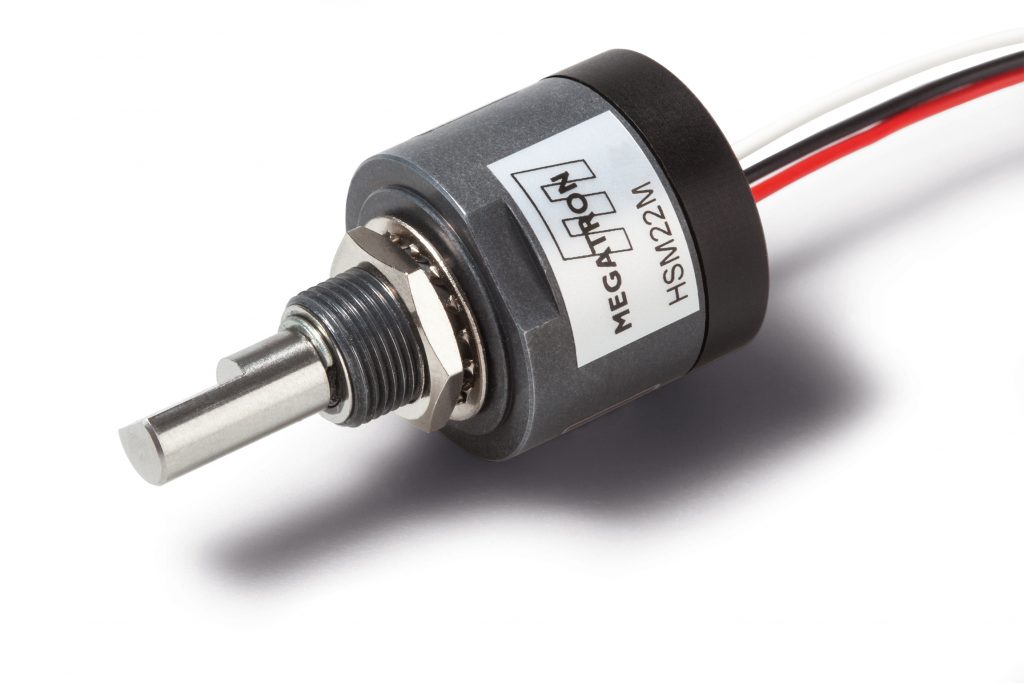

Gehäuse und Präzisionsmechanik sind aus Metall gefertigt.
Gehäuse und Präzisionsmechanik sind aus Metall gefertigt.Bild: Megatron Elektronik GmbH & Co. KG

Die Multiturn-Drehgeber HSM22M im 22,5mm-Metallgehäuse von Megatron erfassen Winkel bis 3.600°. Aufgrund der True-Power-On-Funktion registriert der Drehgeber auch Winkeländerungen in stromlosem Zustand und gibt seine Position als Analogsignal aus, sobald die Versorgungsspannung wiederhergestellt ist. Im Zusammenspiel mit einer optionalen redundanten Elektronik ist dieses Feature auf Betriebssicherheit und Zuverlässigkeit ausgelegt. Die kontaktlose Sensortechnologie arbeitet auf Basis einer gradientenbasierten Magnetfeldauswertung im prozessorgestützten Schaltungsdesign. Darüber hinaus bietet der Drehgeber Signalplateaus am Bereichsanfang und Bereichsende, diese sollen eine plötzliche Ausgangssignaländerung verhindern. Auf Wunsch kann der HSM22M durch einen ab Werk programmierbaren elektrisch wirksamen Drehwinkel im Bereich von 360°3.600° optimal an die Applikation angepasst werden. Der Drehgeber ist für Betriebsspannungen von 5, 12 und 24V DC verfügbar und wird mit Spannungs- oder Stromausgang geliefert.

Megatron Elektronik GmbH & Co. KG
