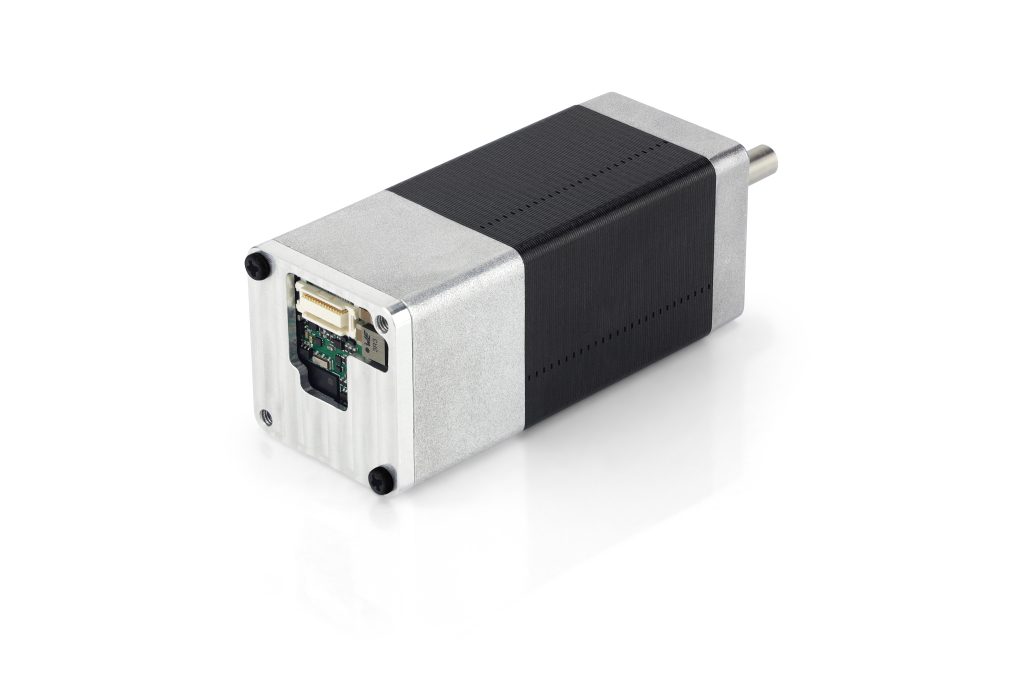

Kompaktantrieb mit 28mm Flanschmaß

Bild: Nanotec Electronic GmbH & Co. KG

Mit dem PD1-C stellt Nanotec seinen kleinsten Schrittmotor mit integriertem Controller und Encoder vor. Der Kompaktantrieb mit einer Flanschgröße von 28mm (Nema 11) hat ein maximales Haltemoment von 18Ncm und ist für einen Spitzenstrom von 3A ausgelegt. Drei Motorausführungen stehen in jeweils zwei Längen zur Auswahl: Eine Variante mit Schutzklasse IP20, eine IP65-Version sowie eine Ausführung mit offenem Gehäuse, die sich für Anwendungen mit kundenspezifischen Steckern modifizieren lässt. Der integrierte magnetische Singleturn-Absolut-Encoder unterstützt die Closed-Loop-Regelung. Parametriert wird der Schrittmotor über CANopen oder Modbus RTU. Die kostenfreie Software Plug&Drive Studio ermöglicht eine einfache und schnelle Programmierung. Durch die kompakte Bauweise eignet sich der Schrittmotor gut für Anwendungen mit Platzbeschränkungen, außerdem reduziert er Verkabelungsaufwand und Installationskosten.
