Integriertes Mess-system für Handling

Bild: Bosch Rexroth

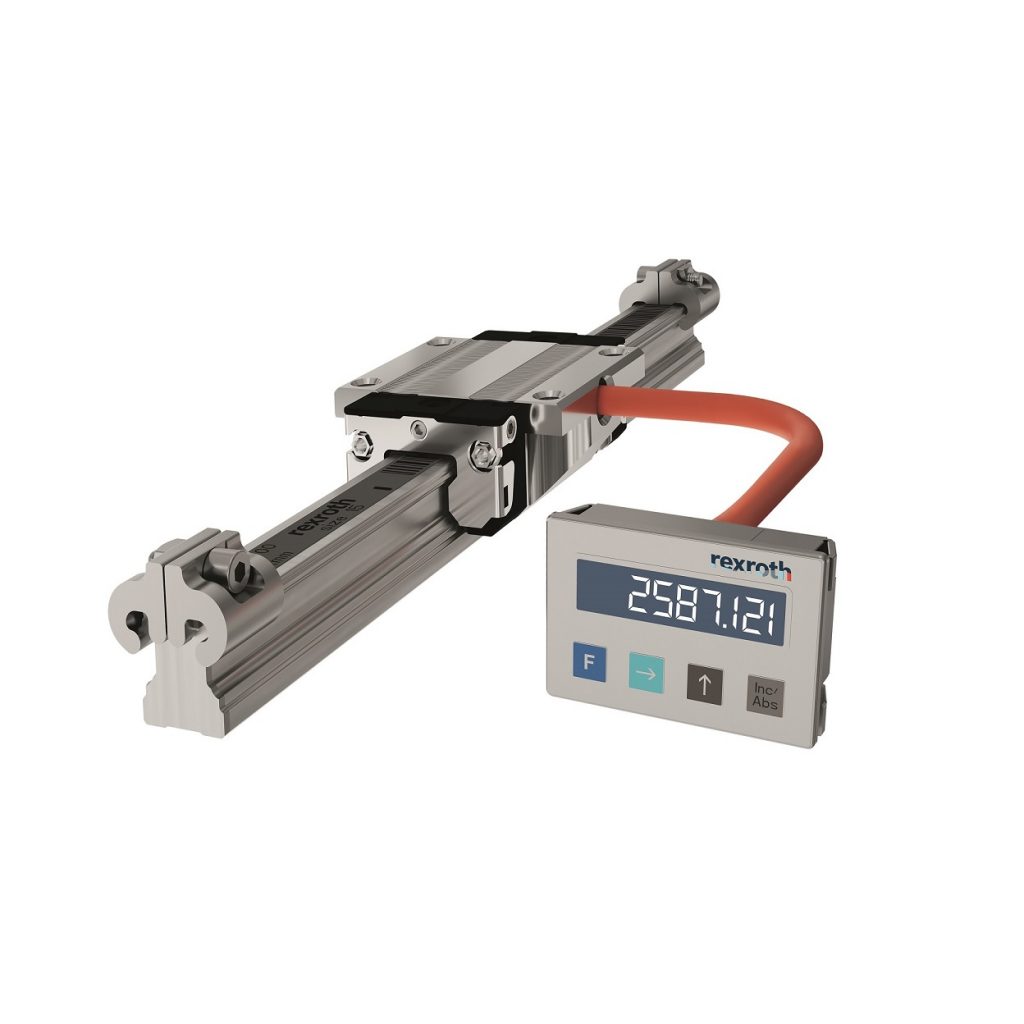

Das integrierte Wegmesssystem IMScompact von Rexroth erfasst mit einer komplett in den Kugelführungswagen integrierten Sensorik die exakte Position mit einer Wiederholgenauigkeit von ±1µm. Das System misst berührungslos mit einer absoluten Genauigkeit von ±20µm/m bei Geschwindigkeiten von bis zu 5m/s. Der Stahlkörper des Führungswagens schirmt den integrierten Encoder gegenüber magnetischen Störfeldern ab. Dadurch liefert es auch in Verbindung mit Linearmotoren zuverlässig exakte Werte. Das Messsystem verfügt über eine inkrementelle 1Vss- bzw. TTL-Schnittstelle sowie eine absolute SSI-Encoder-Schnittstelle. Die Messlänge beträgt bis zu 17,8m mit mehrteiligen Schienenteilstücken.

Bosch Rexroth
http://www.boschrexroth.de/imscompact
