Funktional sicherer Drehgeber mit 22Bit

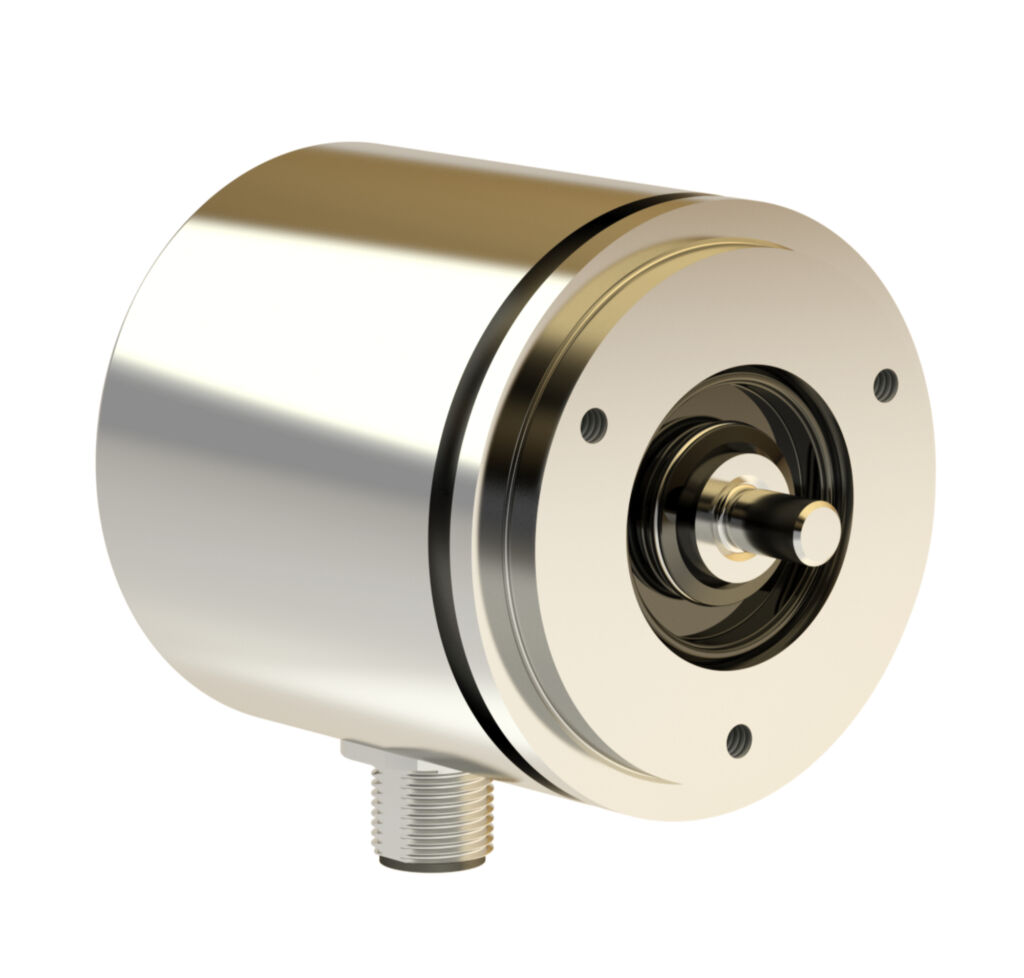

Bild: TWK-Elektronik GmbH

Das Drehgeber-Modell ABN von TWK bietet eine Auflösung von 22Bit bei einer Genauigkeit von über ±10arcsec. Präzise Messungen von Positionen und Geschwindigkeiten bis 10.000U/min sind damit möglich. Erreicht werden diese Werte durch die Abtastung einer hochpräzisen optischen Codescheibe. Ausgestattet mit der Schnittstelle CANopen bzw. CANopen Safety kann der als funktional sicher konstruierte Drehgeber auch für sicherheitsrelevante Applikationen eingesetzt werden. Die Anforderungen für SIL2 nach IEC61508 werden erfüllt. Interne Überwachungsfunktionen stellen sicher, dass im Fehlerfall ein sicherer Zustand eingenommen wird und eine Fehlermeldung an die Steuerung erfolgt. Das Multiturn-Pendant ARN ist ebenfalls in Planung, wobei bis zu 24Bit Umdrehungen sicher erfasst werden. Aufgrund des Abtastprinzips mit Codescheibe sind Ausführungen mit durchgehender Hohlwelle möglich.
