Elektromechanik ersetzt Pneumatik im Karosseriebau

Antriebspaket setzt Schwenkeinheit sicher in Bewegung

Eine Bewegung von links nach rechts oder von oben nach unten und dann wieder zurück - das ist alles, was eine Schwenkeinheit kann. Klingt simpel. Ist es aber nicht! Eine ausgeklügelte Technik ist erforderlich, um diese Bewegung so ideal und effizient wie möglich auszuführen. Der Automobilzulieferer Destaco setzt dazu auf Antriebstechnik von AMKmotion.

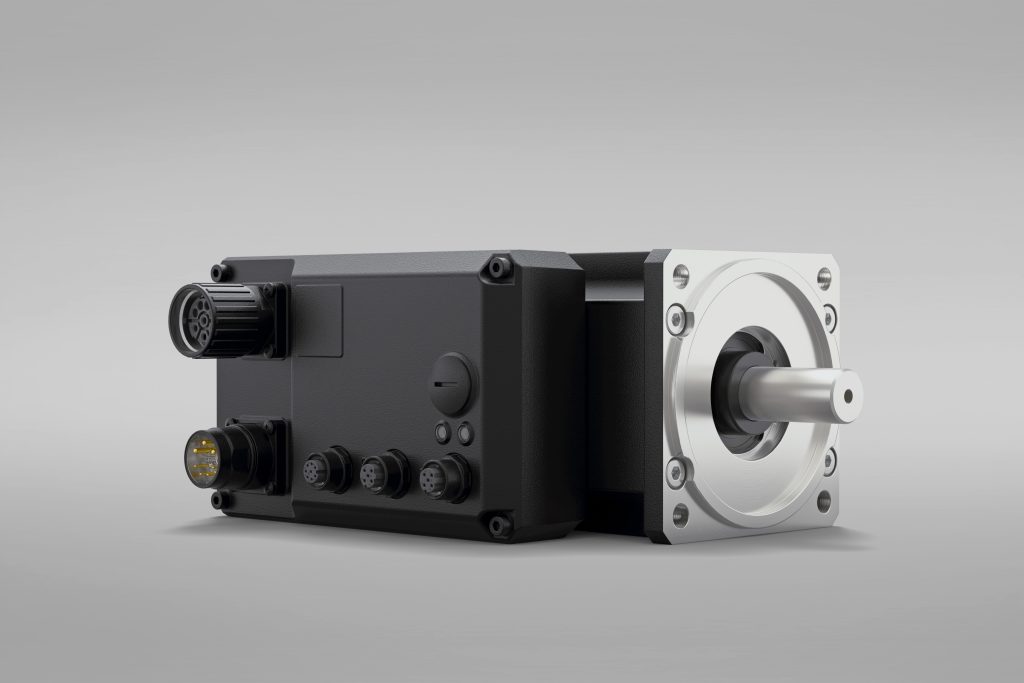

 Der Synchron-Servomotor mit integriertem Wechselrichter iDT 5 spart Zeit beim Einbau. Der Wechselrichter sitzt hier direkt verdrahtet auf dem Servomotor.
Der Synchron-Servomotor mit integriertem Wechselrichter iDT 5 spart Zeit beim Einbau. Der Wechselrichter sitzt hier direkt verdrahtet auf dem Servomotor.Bild: AMKmotion GmbH + Co KG

Im Fahrzeugbau fertigen in einer Produktionslinie Dutzende von Robotern die Karosserien in ihren Zellen ohne Zutun eines Menschen. Die Bleche werden gegriffen, gebogen, gestanzt, genietet, geschweißt und wieder abgelegt. Bei all diesen Aktionen halten und bewegen Schwenkeinheiten die Komponenten. Dabei sind die einzelnen Abläufe eng getaktet. Meist verlässt das bearbeitete Blech bereits nach 45s die Roboterzelle und macht Platz für das nächste. Die Schwenkeinheiten müssen also zuverlässig funktionieren, denn wenn der Materialtransport stoppt, steht auch die Produktionslinie still.

Elektromechanik ersetzt Pneumatik

Während früher hauptsächlich pneumatisch bewegt und geschwenkt wurde, nutzt man dafür heute vielfach elektromechanische Lösungen. Die Vorteile liegen auf der Hand: Druckluft ist teuer und immer wieder auftretende Leckagen verschlechtern die Kostenstruktur weiter. Außerdem lassen sich elektrisch betriebene Komponenten durch Programmierung standardisieren, wodurch sich der ehemals lange Installationsprozess verkürzt. „Wenn ich neuen Kunden sage, wie schnell wir die Anlagen in Betrieb nehmen können, werde ich oft nur ungläubig angeschaut“, sagt Uwe Lohage, Technischer Vertriebsmanager für Smart Technology bei Destaco, schmunzelnd. Doch viele abgeschlossene Projekte geben ihm recht. „Jüngst haben wir bei einem Automobilzulieferer ein neues System installiert und schon nach wenigen Stunden fuhren die ersten Produkte vom Band. Das war großartig“, freut sich Lohage.

Ein weiterer Vorteil des elektrischen Antriebs ist die gute Steuerbarkeit. „Bei pneumatischen Antrieben ist es oft vorgekommen, dass die Einheit durch den hohen Druck im Zylinder und die große Schwungmasse auf dem Arm zurückfederte. Dies wird derzeit durch externe Mechanische Anschläge und Dämpfungselemente kompensiert“, schildert der Vertriebsmanager. „Durch den Einsatz der Smart Technologie können wir die Bewegungsgeschwindigkeit unmittelbar vor dem Aufsetzen verringern und so einen sicheren, kontrollierten Prozessablauf gewährleisten.“ Das kann wenige Grad vorher passieren, sodass die Verfahrzeit kaum eingeschränkt wird. Diese Reduzierung entzieht der Bewegung jedoch die kinetische Energie und der Aufsetzpunkt federt nicht mehr nach. Das schont das Material und verringert den Wartungsaufwand der Schwenkeinheit deutlich.

Platzsparende Kombination

Seit 2014 setzt Destaco bei Schwenkeinheiten auf elektromechanische Lösungen. Inzwischen arbeitet der Automobilzulieferer auch mit Antriebstechnik und Steuerungen von AMKmotion. „In Kooperation mit Automobilherstellern haben wir uns nach platzsparenden Lösungen umgesehen und kamen schnell auf AMKmotion, die eine dezentrale Lösung anbieten konnten“, erinnert sich Lohage. Hier sitzt die Steuerung direkt auf dem Motor, der Anwender spart viel Platz im Schaltschrank.

In den Schwenkeinheiten verbaut Destaco die dezentrale Einspeisung mit integriertem Motion Controller iSA und den dezentralen Synchron-Servomotor mit integriertem Wechselrichter iDT5-5. Da beim iDT5 der Wechselrichter direkt auf einem Synchron-Servomotor installiert ist, entsteht eine mechatronische Funktionseinheit, die viel Platz spart. Auch der Verkabelungsaufwand reduziert sich, da die Motorkabel komplett entfallen.

Die dezentrale Einspeisung mit integriertem Motion Controller iSA ermöglicht es, Maschinen komplett schaltschranklos zu modularisieren. Die iSA beinhaltet einen Drehstromanschluss und bietet sowohl eine DC-Bus-Versorgung für Servoantriebe als auch eine integrierte 24V-Versorgung und Steuerungsintelligenz. Als leistungsstarker Motion Controller mit Linux-Realtime-Betriebssystem sorgt die iSA für dezentrale Intelligenz. Für die Querkommunikation im Master-Slave-Betrieb sowie für generelle Gateway-Funktionen kommt Ethercat zum Einsatz. Darüber hinaus gibt es optional Anschlussmöglichkeiten für CAN, Profibus, Ethernet IP und Profinet. Ausgeführt in IP65 sorgt die iSA für konstruktive Flexibilität und ist ideal für den modularen Maschinenbau. Dabei hat sie drei Funktionen: Sie kontrolliert die Bewegung, versorgt den Motor mit Leistung und dient als Gateway in die Profinet-Leitungsebene.

Fünf auf einen Streich

Im aktuellen Projekt wurde die iSA so ausgelegt, dass sie bis zu fünf Schwenkeinheiten steuern kann. Es hatte sich nämlich herausgestellt, dass es inzwischen so viele bewegte Applikationen in der Produktionslinie des Karosseriebaus gab, dass die maximal mögliche Zahl von Profinet-Knoten fast erreicht wurde. Die Bündelung hat viele dieser Knoten eingespart, und das System arbeitet nun nicht länger an der Leistungsobergrenze. Und noch etwas spricht für die Lösungen von AMKmotion: der EMV-gerechte Aufbau der Antriebstechnik. „Beim Schweißen treten starke Magnetfelder auf – damit muss die eingesetzte Technik zurechtkommen“, sagt Lohage. Die Motoren hat AMKmotion für den Einsatz im Karosseriebau modifiziert und mit einem speziellen Deckel ausgestattet. Er besteht aus einem Lochblech und kann die elektromagnetischen Felder abführen. Das schützt die Elektronik und gewährleistet den sicheren Einsatz in der rauen Umgebung beim Karosseriebau.
