Digitale Durchflussschalter mit cleverer Bypass-Funktion

Verlängerte Lebensdauer

Mit der PFMC-Serie erweitert SMC das Sortiment digitaler Durchflussschalter. Insgesamt stehen drei Ausführungen zur Verfügung, die für den Durchfluss von trockener Druckluft und Stickstoff im Bereich von 5 bis 2.000l/min ausgelegt sind. Alle Geräte zeichnen sich durch ein Messbereichsverhältnis von 100:1 und eine kompakte Bauweise aus. Um bis zu 75 Prozent konnten die Ingenieure Bauvolumen und Gewicht der Durchflussschalter reduzieren.

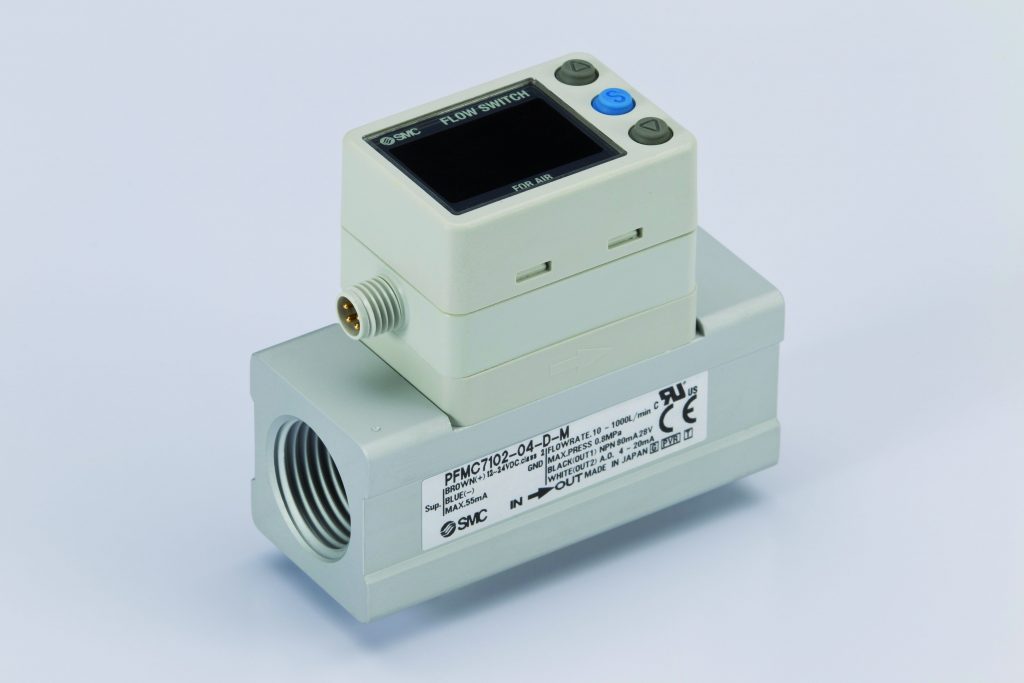

SMC Produkt
SMC Produkt

Besonders clever: eine neu entwickelte Bypass-Funktion sorgt dafür, dass der integrierte MEMS-Sensor nur noch mit einem Teil des Luftstromes in Berührung kommt. Das führt zu einer spürbar geringeren Abnutzung und damit einer verlängerten Lebensdauer. Die digitalen Durchflussschalter sind für Anwendungen geeignet, in denen trockene Druckluft oder Stickstoff verwendet wird. Das Spektrum reicht vom Anschluss an Gasflaschen bis hin zur Durchflussüberwachung bei Lackieranwendungen. Die Geräte sind für Durchflussraten von 5 bis 500l/min, 10 bis 1.000l/min sowie 20 bis 2.000l/min ausgelegt. Alle Geräte besitzen eine zweizeilige, dreifarbige Anzeige, auf der neben dem momentanen Durchflusswert auch der Sollwert oder der kumulierte Wert abgelesen werden kann. Das Display ist in 45 Prozent-Schritten drehbar, was auch in beengten Einbausituationen eine gute Ables- und Bedienbarkeit ermöglicht. Um die Flexibilität beim Einbau zu erhöhen, unterzogen die SMC-Ingenieure die Geräte in punkto Abmessungen und Gewicht einer Abmagerungskur. Fast 75 Prozent weniger Einbauvolumen und weniger Gewicht erleichtern das Handling und verschaffen mehr Spielraum, wenn nur wenig Platz zur Verfügung steht. Die Geräte erfüllen die Schutzart IP65 und sind über einen Standard-M8-Stecker anschließbar. In den digitalen Durchflussschaltern arbeitet ein MEMS-Sensor zur Ermittlung des Volumenstromes. Diese Mikrochips nutzen sich im Kontakt mit Feuchtigkeit oder enthaltener Schwebstoffe ab. Um den Sensor zu schützen, wurde daher ein konstruktiver Kniff angewendet: Der Sensor sitzt in einem Bypass. So ist er nicht mehr dem Hauptluftstrom mit seinen Schwebstoffen oder der Luftfeuchtigkeit vollständig ausgesetzt. Die Messgenauigkeit ist dadurch nicht eingeschränkt, lediglich der Kontakt mit Fremdkörpern im Medium wird deutlich reduziert. Dank dieser Lösung verlängert sich die Lebensdauer des Chips beträchtlich. Bei der Entwicklung der neuen Serie standen nach Auskunft von Michael Losert, Sales Engineering bei SMC, vier Punkte im Vordergrund: „Das Sortiment an Durchflussschaltern ergänzen, hohe Schutzart, großer Durchflussbereich und kompakte Bauweise. Dass diese Ziele im Hinblick auf die Abmessungen in diesem Umfang gelungen sind, wäre allein schon erfreulich genug. Mit der Bypass-Funktion“, freut er sich, „bieten wir jetzt noch einen zusätzlichen Nutzen für den Anwender.“

SMC Deutschland GmbH
http://www.smc-pneumatik.de
