Integriertes Absolutwert-Messsystem

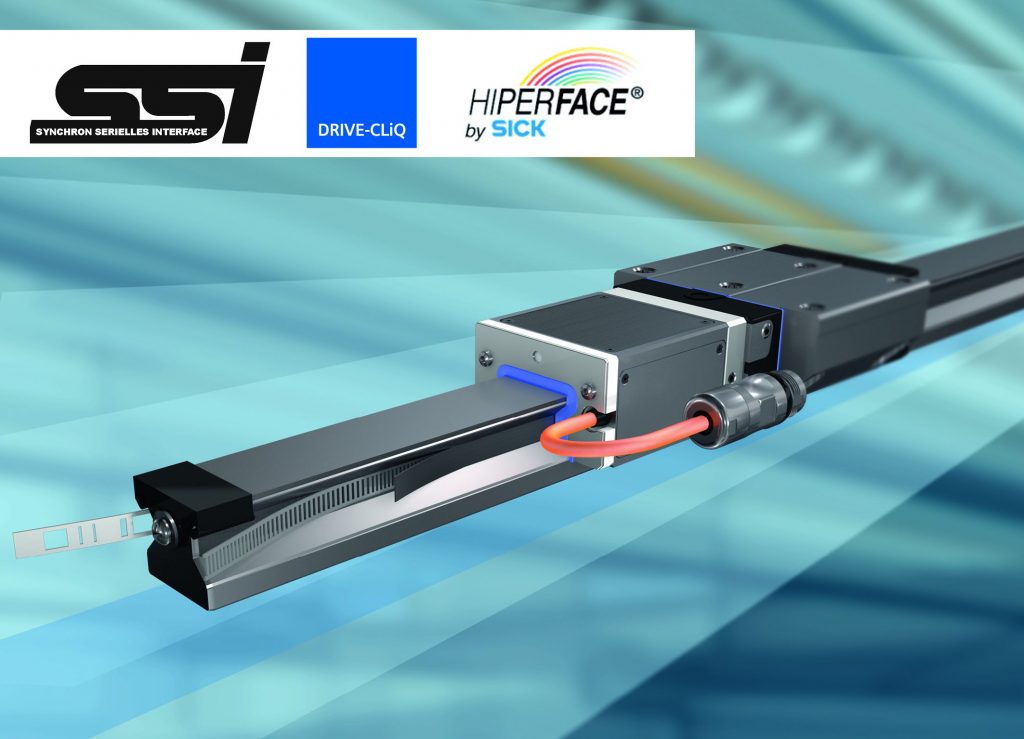

Anwender können auf einer bis zu 4.500mm langen Profilschiene mehrere Führungswagen mit IMS-A unabhängig voneinander einsetzen.
Anwender können auf einer bis zu 4.500mm langen Profilschiene mehrere Führungswagen mit IMS-A unabhängig voneinander einsetzen.

Die Inbetriebnahme des in Linearführungen integrierten Messsystems IMS-A wird mit der Schnittstelle Drive-CliQ vereinfacht. Die ethernetbasierte Schnittstelle verkürzt die elektrische Inbetriebnahme beim Einsatz mit Antrieben und Steuerungen von Siemens. Bei dem Plug&Play-Gebersystem legt der Inbetriebnehmer lediglich den jeweiligen Nullpunkt der Maschine und die Messtrecke fest. Neben der Abfrage von Diagnoseinformationen werden alle weiteren Informationen aus dem elektronischen Typenschild automatisch übertragen. Die absolute Position wird mit einer Auflösung von 25nm übertragen, die Wiederholgenauigkeit ist besser als +/-0,25µm. Die integrierte Maßverkörperung ist mit einer Genauigkeit von bis zu +/-3µm/m verfügbar.

Thema: Allgemein
|
Bosch Rexroth AG
http://www.boschrexroth.com
