MQTT-Unterstützung für IBH Link UA

Unzählige Siemens-Steuerungen verrichten überall auf der Welt jeden Tag zuverlässig ihren Dienst. Eine Modernisierung vieler Systeme bedeutet jedoch einen erheblichen Aufwand. Für solche Zwecke kommen bereits seit längerer Zeit IBHsoftec-Produkte zum Einsatz, beispielsweise IBH Link S7++ oder IBH Link S5++, die die Steuerungen in Ethernet-Netzwerke einbinden können. Wie aber kann man Prozessdaten aus solchen-Steuerungen auslesen und in die OPC-UA-Kommunikation einbinden? Die Lösung dazu ist der IBH Link UA.

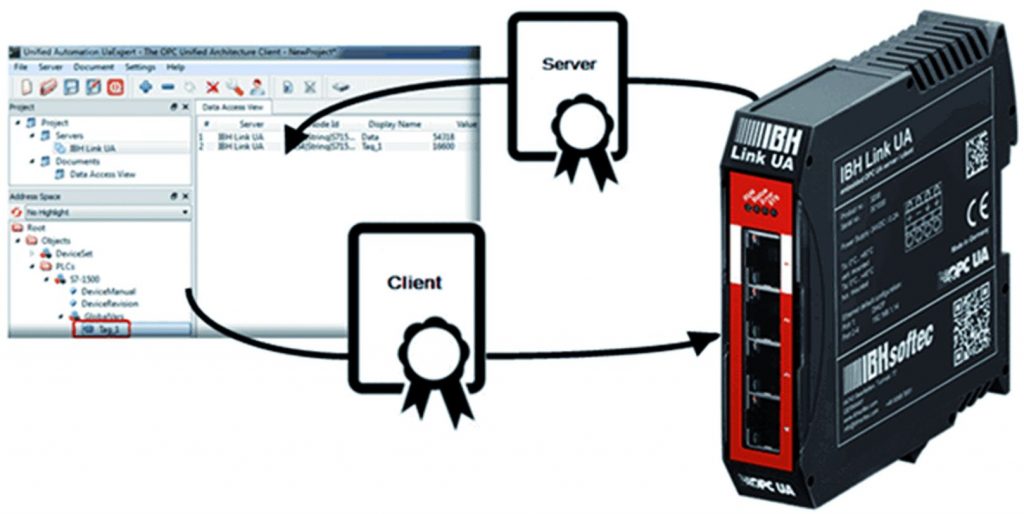

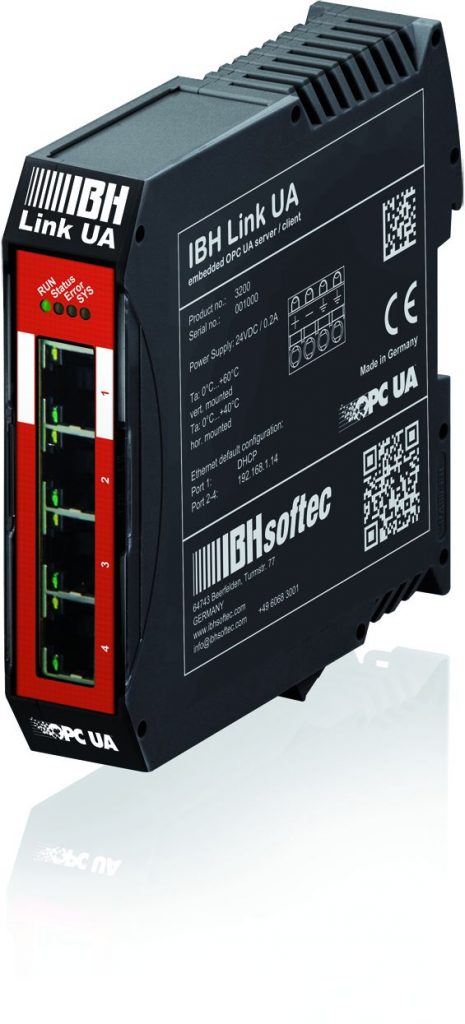

Dabei handelt es sich um ein kompaktes Gerät zur Hutschienenmontage mit vier Ethernet Ports und einer 24V-Stromversorgung. Es besitzt drei Ethernet Ports für die Maschinenebene und einen Ethernet Port für die Leitebene. Auf der Leitebene sind nur OPC-Zugriffe möglich. Eine Firewall zwischen den beiden Ebenen sorgt für die notwendige Security. Das Gerät verfügt über eine Zertifikatsverwaltung zur sicheren Kommunikation, die Konfiguration der Sicherheitsstufen und die Verwaltung der Zertifikate erfolgt über einen Webbrowser.

Konfiguration der Kommunikation

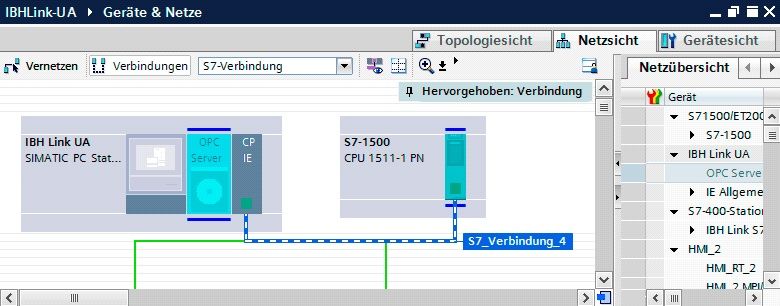

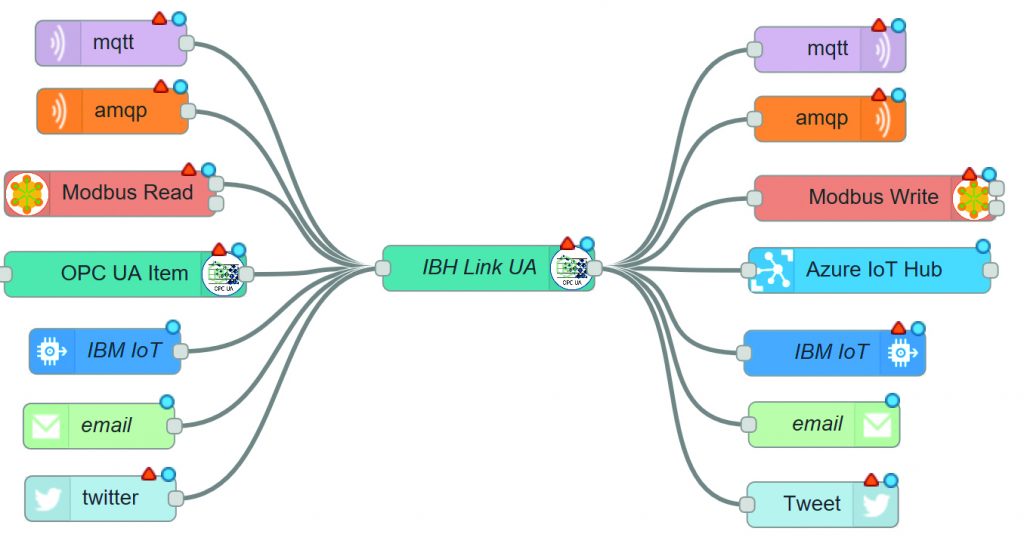

Der IBH Link UA wird mit dem frei verfügbaren IBH OPC Editor, dem original Siemens Step7 oder dem TIA Portal konfiguriert. Es muss keine spezielle Software auf dem Programmiergerät installiert werden. Somit ist der IBH Link UA nahtlos in ein SPS-Projekt integriert. Neu in der aktuellen Version ist die MQTT-Anbindung. Der IBH Link UA besitzt damit ab sofort eine Schnittstelle mit der OPC-Daten an einen MQTT Broker gesendet bzw. von einem MQTT Broker empfangen werden können. Die Konfiguration erfolgt über eine XML Datei, die über die Weboberfäche eingelesen wird. Dabei kann das Gerät mehrere Verbindungen zu verschiedenen MQTT Brokern gleichzeitig hergestellt werden.
